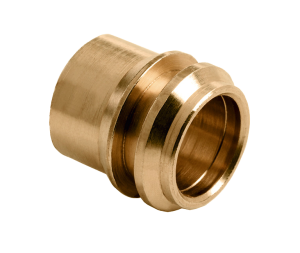

Bonfix Verloopset 12x10mm
| Merk |
Bonfix |
| Titel |
Verloopset 12x10mm |
| Artikelnummer |
A1010450 |
| Fabrikantnummer |
82711 |
| EAN code |
08717845234058 |
| Merk | BONFIX |
|---|
| Model | 1-delig |
|---|
| Vorm | Recht |
|---|
| Aansluiting 1 | Overig |
|---|
| Aansluiting 2 | Overig |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Hoofdkleur fitting | Overig |
|---|
| Met aansluitingsindicator | nee |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| FM keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Verlopend | ja |
|---|
| Max. werkdruk bij 20°C | 16 bar |
|---|
| Met thermische isolatie | nee |
|---|
| Systeemgebonden | nee |
|---|
| Materiaal aansluiting 1 | Messing |
|---|
| Materiaal aansluiting 2 | Messing |
|---|
| Kwaliteitsklasse aansluiting 1 | CuZn40Pb2 (CW617N) |
|---|
| Kwaliteitsklasse aansluiting 2 | Overig |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| VdS keur | nee |
|---|
| Met TUV goedkeuring | nee |
|---|
| DVGW-keur voor gas | nee |
|---|
| DVGW-keur voor water | nee |
|---|
| Gecertificeerd volgens NF 545 | nee |
|---|
| KIWA-keur | nee |
|---|
| KOMO-keur | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee |
|---|
| | 12x10mm | 15x10mm | 15x12mm | 22x15mm 82717 | 28x12mm | 28x15mm | 28x22mm 82719 | 35x22mm | 35x28mm |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 16 bar | 16 bar | 16 bar | 16 bar | | 16 bar | 16 bar | 16 bar | 16 bar |
|---|
| Nom. diameter aansluiting 2 | DN 8 | DN 8 | DN 10 | DN 12 | | DN 12 | DN 20 | DN 20 | DN 25 |
|---|
| Uitwendige buisdiameter aansluiting 1 | 12 mm | 15 mm | 15 mm | 22 mm | | 28 mm | 28 mm | 35 mm | 35 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 10 mm | 10 mm | 12 mm | 15 mm | | 15 mm | 22 mm | 22 mm | 28 mm |
|---|
| Met stootnok/-rand | ja | ja | ja | ja | | ja | ja | ja | ja |
|---|
| Sleutelwijdte wartel | 19 mm | 24 mm | 24 mm | 32 mm | | 39 mm | 39 mm | 46 mm | 46 mm |
|---|
| Materiaal afdichting | Messing | Messing | Messing | Messing | | Messing | Messing | Messing | Messing |
|---|
| Mediumtemperatuur (continu) | -20-120 °C | -20-120 °C | -20-120 °C | -20-120 °C | - °C | -20-120 °C | -20-120 °C | -20-120 °C | -20-120 °C |
|---|
| Nom. diameter aansluiting 1 | DN 10 | DN 12 | DN 12 | DN 20 | | DN 25 | DN 25 | DN 32 | DN 32 |
|---|
| Hoge treksterkte | ja | ja | ja | ja | | ja | ja | ja | ja |
|---|
| DVGW-keur | nee | nee | nee | nee | | nee | nee | nee | nee |
|---|
| Gastec QA | nee | nee | nee | ja | nee | nee | nee | nee | nee |
|---|
| Max. mediumtemperatuur (continu) | | | 120 °C | | | | | | |
|---|
| Min. mediumtemperatuur (continu) | | | -20 °C | | | | | | |
|---|
| Aandraaimoment | | | | | - Nm | | | | |
|---|
