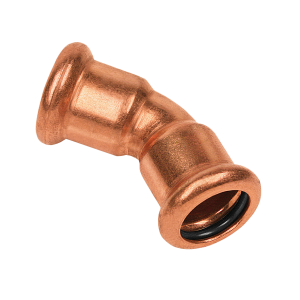

Copper-press Bocht 15mm 45gr.kiwa
| Titel |
Copper-press Bocht 15mm 45gr.kiwa |
| Artikelnummer |
A1091102 |
| Fabrikantnummer |
400605 |
| EAN code |
08717845051037 |
| Model | 1-delig |
|---|
| Vorm | Bocht |
|---|
| Aansluiting 1 | Persmof |
|---|
| Aansluiting 2 | Persmof |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Contourcode aansluiting 1 | M |
|---|
| Contourcode aansluiting 2 | M |
|---|
| Hoofdkleur fitting | Overig |
|---|
| Excentrisch | nee |
|---|
| KIWA-keur | ja |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Verlopend | nee |
|---|
| Met thermische isolatie | nee |
|---|
| Hoge treksterkte | ja |
|---|
| Contourcode | M |
|---|
| Materiaal aansluiting 1 | Koper |
|---|
| Materiaal aansluiting 2 | Koper |
|---|
| Kwaliteitsklasse aansluiting 1 | Cu-DHP (CW024A) |
|---|
| Kwaliteitsklasse aansluiting 2 | Cu-DHP (CW024A) |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| VdS keur | nee |
|---|
| DVGW-keur voor gas | nee |
|---|
| Gastec QA | nee |
|---|
| KOMO-keur | nee |
|---|
| | 12mm 90gr.kiwa | 15mm 45gr.kiwa | 15mm 90gr.kiwa | 22mm 45gr.kiwa | 22mm 90gr.kiwa | 28mm 90gr.kiwa | 35mm 90gr.kiwa |
|---|
| Merk | BONFIX | BONFIX | BONFIX | BONFIX | BONFIX | BONFIX | GEBERIT |
|---|
| Bochthoek | 90 ° | 45 ° | 90 ° | 45 ° | 90 ° | 90 ° | 90 ° |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | |
|---|
| Wanddikte aansluitleiding, aansluiting 1 | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1.2 mm | |
|---|
| Wanddikte aansluitleiding, aansluiting 2 | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1.2 mm | |
|---|
| Met aansluitingsindicator | ja | nee | ja | nee | ja | ja | |
|---|
| Max. mediumtemperatuur (continu) | 120 °C | 120 °C | 120 °C | 120 °C | 120 °C | 120 °C | |
|---|
| Afgedopt | nee | nee | nee | nee | nee | nee | ja |
|---|
| Bochtstraal | 16 mm | 19 mm | 19 mm | 28 mm | 28 mm | 35 mm | |
|---|
| Met pakkingen | nee | nee | nee | nee | nee | nee | ja |
|---|
| Nom. diameter aansluiting 2 | DN 10 | DN 12 | DN 12 | DN 20 | DN 20 | DN 25 | DN 32 |
|---|
| Min. mediumtemperatuur (continu) | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C | |
|---|
| Uitwendige buisdiameter aansluiting 1 | 12 mm | 15 mm | 15 mm | 22 mm | 22 mm | 28 mm | 35 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 12 mm | 15 mm | 15 mm | 22 mm | 22 mm | 28 mm | 35 mm |
|---|
| Wanddikte aansluiting 1 | 1.3 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | |
|---|
| Wanddikte aansluiting 2 | 1.3 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | CIIR |
|---|
| Max. werkdruk bij 20°C | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | |
|---|
| Mediumtemperatuur (continu) | -30-120 °C | -30-120 °C | -30-120 °C | -30-120 °C | -30-120 °C | -30-120 °C | |
|---|
| Nom. diameter aansluiting 1 | DN 10 | DN 12 | DN 12 | DN 20 | DN 20 | DN 25 | DN 32 |
|---|
| Systeemgebonden | nee | nee | nee | nee | nee | nee | ja |
|---|
| DVGW-keur | nee | nee | nee | nee | nee | nee | ja |
|---|
| Met TUV goedkeuring | nee | nee | nee | nee | nee | nee | ja |
|---|
| DVGW-keur voor water | nee | nee | nee | nee | nee | nee | ja |
|---|
| Gecertificeerd volgens NF 545 | nee | nee | nee | nee | nee | nee | |
|---|
| Type goedkeuring volgens BBR / EKS | nee | nee | nee | nee | nee | nee | |
|---|
| Lengte | | 55 mm | 76 mm | 64 mm | 95 mm | 114 mm | 130 mm |
|---|
| Lengte aansluiting 1 | | 20 mm | 20 mm | 21 mm | 21 mm | 23 mm | 65 mm |
|---|
| Lengte aansluiting 2 | | 20 mm | 20 mm | 21 mm | 21 mm | 23 mm | 65 mm |
|---|
| Werkende lengte aansluiting 1 | | 7.5 mm | 18 mm | 11 mm | 26.5 mm | 34 mm | 39 mm |
|---|
| Werkende lengte aansluiting 2 | | 7.5 mm | 18 mm | 11 mm | 26.5 mm | 34 mm | 39 mm |
|---|
| Gastec QA - KE 214 (H2) | | | | | | | nee |
|---|
