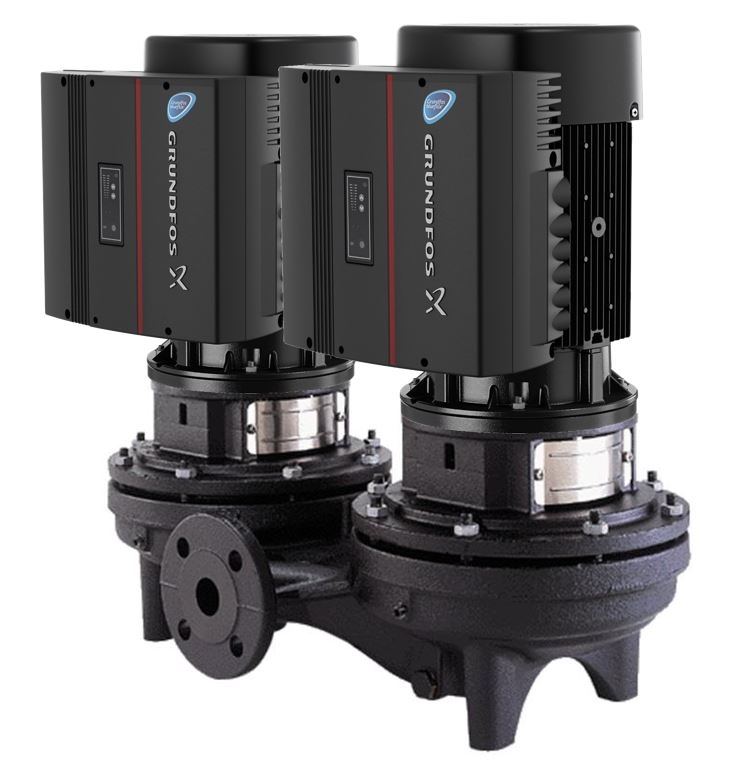

POMP TPED 100-250/4 380-415V 96110473

Maak uw keuze

Details

Titel	POMP TPED 100-250/4 380-415V 96110473
Artikelnummer	A8353304
Fabrikantnummer	2743951
EAN code	05700397025956

Fabrikant informatie

Merk	Grundfos
Aantal fasen	3
Aansluiting	Flens
Materiaalkwaliteit	Gietijzer EN-GJL-250 (GG 25)
Omgevingstemperatuur	-20-40 °C
Ondersteunt protocol voor PROFIBUS	ja
Ondersteunt protocol voor KNX	nee
Potentiaalvrij schakelcontact	ja
Elektrische aansluiting	Aansluitklemmen
Nom. spanning	380-480 V
Explosieveilig	nee
Frequentie	50 Hz
Beschermingsgraad (IP)	IP55
Communicatiebus	Overig
Bluetooth-netwerk standaard	nee
Radiostandaard WLAN 802.11	nee
Met communicatie-interface RS-232	nee
Met communicatie-interface RS-485	ja
Ondersteunt protocol voor EtherNet/IP	ja
Ondersteunt protocol voor PROFINET IO	nee
Materiaal waaier / pompwiel	Gietijzer
Aansluitstandaard inlaatzijde	EN 1092-2
Aansluitstandaard perszijde	EN 1092-2
Normmotor	ja
Motor energie-efficiëntieklasse	IE3
Communicatie	Ingebouwd en voorbereid
Standaard radio 2G / 3G / 4G	nee
5G-netwerk standaard	nee
Interface signaal 0-10 V / 2-10 V	ja
Interface signaal 0-20 mA / 4-20 mA	ja
Interface signaal PT100 / PT1000 / PTC	nee
Interface pulsbreedtemodulatie (PWM)	nee
Interface pulsteller	nee
Ondersteunt protocol voor CAN / CANOpen	nee
Ondersteunt protocol voor Modbus TCP	ja
Ondersteunt protocol voor Modbus RTU	ja
Ondersteunt protocol voor BACnet MS / TP	ja
Ondersteunt protocol voor BACnet IP	ja
Ondersteunt protocol voor LON / LONWorks	ja
Ondersteunt protocol voor LIN Bus	nee
Druktrap klasse	PN 16
Max. mediumtemperatuur (continu)	120 °C
Zelfaanzuigend	nee
Min. mediumtemperatuur (continu)	-25 °C
Type toerenregeling	Traploos
Toerenregeling motor	Ingebouwd
Druktrap klasse flens	PN 16
Aansluitspanning	3 x 400 V
Max. werkdruk	16 bar
Beschermingsgraad (IP-waarde)	55
Materiaal behuizing	Gietijzer
Materiaal pomphuis	Gietijzer
Dubbelpomp	ja
Frequentie 60 Hz	nee
Isolatieklasse volgens IEC	F
Motor met verlengde as	nee
Met ovale tegenflenzen	nee
Kwaliteitsklasse pomphuis	Gietijzer EN-GJL-250 (GG 25)
Mediumtemperatuur (continu)	-25-120 °C
Kwaliteitsklasse materiaal waaier	Gietijzer EN-GJS-400-15 (GGG 40)
Aansluiting inlaatzijde	Flens
Aansluiting perszijde	Flens
Druktrap flens aansluiting inlaatzijde	PN 16
Druktrap flens aansluiting perszijde	PN 16

	100-250/4 380-415V 96110473	100-310/2 380-415V 96110346	100-330/4 380-415V 96110474	100-360/2 380-415V 96110347	100-390/2 380-415V 96110348	150-160/4 380-415V 96110661	150-200/4 380-415V 96110662	50-710/2 380-415V 96096500	50-830/2 380-415V 96096501	50-900/2 380-415V 96096502	65-550/2 380-415V 96096659	65-660/2 380-415V 96096660	65-720/2 380-415V 96096661	80-340/4 380-415V 96110246	80-400/2 380-415V 96110128	80-520/2 380-415V 96110129	80-570/2 380-415V 96110130
Nom. stroom	21.16 A	29.2 A	29.08 A	35.8 A	41.8 A	21.16 A	29.08 A	29.2 A	35.8 A	41.8 A	29.2 A	35.8 A	41.8 A	21.16 A	29.2 A	35.8 A	41.8 A
Max. debiet	113 m³/h	127 m³/h	124 m³/h	151 m³/h	153 m³/h	206 m³/h	233 m³/h	55.2 m³/h	51.7 m³/h	50.3 m³/h	60.8 m³/h	68.2 m³/h	69.8 m³/h	80.9 m³/h	97.9 m³/h	87.5 m³/h	93.8 m³/h
Max. opvoerhoogte	25 m	31 m	33 m	36 m	39 m	16 m	20 m	71 m	83 m	90 m	55 m	66 m	72 m	34 m	40 m	52 m	57 m
Motorvermogen	11 kW	15 kW	15 kW	18.5 kW	22 kW	11 kW	15 kW	15 kW	18.5 kW	22 kW	15 kW	18.5 kW	22 kW	11 kW	15 kW	18.5 kW	22 kW
Toerental	1460 1/min	2945 1/min	1460 1/min	2940 1/min	2945 1/min	1460 1/min	1460 1/min	2945 1/min	2940 1/min	2945 1/min	2945 1/min	2940 1/min	2945 1/min	1460 1/min	2945 1/min	2940 1/min	2945 1/min
Inbouwlengte	670 mm	550 mm	670 mm	550 mm	550 mm	800 mm	800 mm	440 mm	440 mm	440 mm	475 mm	475 mm	475 mm	620 mm	440 mm	500 mm	500 mm
Nom. debiet	113 m³/h	127 m³/h	124 m³/h	151 m³/h	153 m³/h	206 m³/h	233 m³/h	55.2 m³/h	51.7 m³/h	50.3 m³/h	60.8 m³/h	68.2 m³/h	69.8 m³/h	80.9 m³/h	97.9 m³/h	87.5 m³/h	93.8 m³/h
Afgegeven motorvermogen (P2)	11 kW	15 kW	15 kW	18.5 kW	22 kW	11 kW	15 kW	15 kW	18.5 kW	22 kW	15 kW	18.5 kW	22 kW	11 kW	15 kW	18.5 kW	22 kW
Minimum Efficiëntie Index (MEI)	0.45	0.7	0.69	0.7	0.7	0.65	0.65	0.7	0.7	0.7	0.53	0.53	0.7	0.7	0.68	0.7	0.7
Volumestroom (BEP)	113 m³/h	127 m³/h	124 m³/h	151 m³/h	153 m³/h	206 m³/h	233 m³/h	55.2 m³/h	51.7 m³/h	50.3 m³/h	60.8 m³/h	68.2 m³/h	69.8 m³/h	80.9 m³/h	97.9 m³/h	87.5 m³/h	93.8 m³/h
Druk bij volumestroom (BEP)	206.87 kPa	265.69 kPa	259.81 kPa	294.12 kPa	325.5 kPa	121.57 kPa	153.92 kPa	465.7 kPa	650.01 kPa	728.45 kPa	450.99 kPa	545.11 kPa	587.27 kPa	277.46 kPa	344.13 kPa	423.54 kPa	473.54 kPa
Npsh	27 kPa	55 kPa	29 kPa	54 kPa	55 kPa	32 kPa	28 kPa	66 kPa	57 kPa	54 kPa	38 kPa	45 kPa	47 kPa	27 kPa	51 kPa	37 kPa	41 kPa
Opvoerhoogte bij nom. debiet	206.87 kPa	265.69 kPa	259.81 kPa	294.12 kPa	325.5 kPa	121.57 kPa	153.92 kPa	465.7 kPa	650.01 kPa	728.45 kPa	450.99 kPa	545.11 kPa	587.27 kPa	277.46 kPa	344.13 kPa	423.54 kPa	473.54 kPa
Hoogte pomp	1009 mm	892 mm	1009 mm	936 mm	962 mm	1063 mm	1063 mm	861 mm	905 mm	931 mm	870 mm	914 mm	940 mm	969 mm	870 mm	914 mm	940 mm
Breedte 1	579 mm	414 mm	579 mm	414 mm	414 mm	583 mm	583 mm	389 mm	389 mm	389 mm	349 mm	349 mm	349 mm	491 mm	366 mm	416 mm	416 mm
Breedte 2	561 mm	395 mm	561 mm	395 mm	395 mm	553 mm	553 mm	379 mm	379 mm	379 mm	383 mm	383 mm	383 mm	480 mm	354 mm	405 mm	405 mm
Nom. diameter	DN 100	DN 100	DN 100	DN 100	DN 100	DN 150	DN 150	DN 50	DN 50	DN 50	DN 65	DN 65	DN 65	DN 80	DN 80	DN 80	DN 80
Nom. diameter aansluiting inlaatzijde	DN 100	DN 100	DN 100	DN 100	DN 100	DN 150	DN 150	DN 50	DN 50	DN 50	DN 65	DN 65	DN 65	DN 80	DN 80	DN 80	DN 80
Nom. diameter aansluiting perszijde	DN 100	DN 100	DN 100	DN 100	DN 100	DN 150	DN 150	DN 50	DN 50	DN 50	DN 65	DN 65	DN 65	DN 80	DN 80	DN 80	DN 80
Aansluitmaat pomphuis	DN 100	DN 100	DN 100	DN 100	DN 100	Overig	Overig	DN 50	DN 50	DN 50	DN 65	DN 65	DN 65	DN 80	DN 80	DN 80	DN 80
