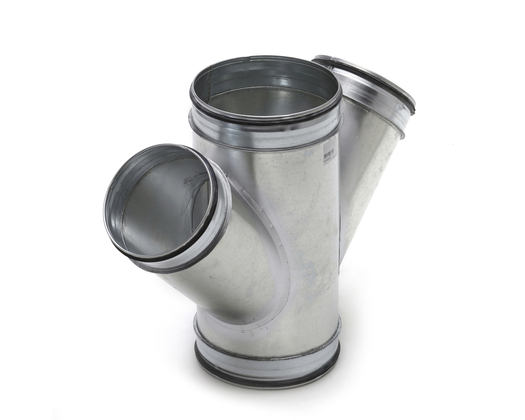

Spiralo 125 KT kruisstuk 45gr vv KEN-LOK
| Merk |
Spiralo |
| Titel |
125 KT kruisstuk 45gr vv KEN-LOK |
| Artikelnummer |
A1203494 |
| Fabrikantnummer |
0DC4748 |
| EAN code |
08715577130426 |
| | BR 45 broekstuk 45gr vv KEN- | FLBH L110 flensbus voor hulp | FLBH L150 flensbus voor hulp | FLBH L=90 flensbus voor hulp | GB 30 gep.bocht 30gr R=1xD v | GB 60 gep.bocht 60gr R=1xD v | GS4 flensbus voor buis 45gr | KT kruisstuk 45gr vv KEN-LOK | PLPL plakplaat T2 PLPL2.012 |
|---|
| Geïsoleerd | nee | | | | | | | | |
|---|
| Oppervlaktebescherming | Sendzimir verzinkt | Verzinkt | Verzinkt | Verzinkt | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt | |
|---|
| Aansluiting 1 | Insteekeind | | | | | | | Insteekeind | |
|---|
| Aansluiting 2 | Insteekeind | | | | | | | Insteekeind | |
|---|
| Materiaalkwaliteit | Overig | | | | Overig | Overig | Overig | Overig | |
|---|
| Materiaal | Staal | Staal | Staal | Staal | Sendzimir verzinkt staal | Sendzimir verzinkt staal | Sendzimir verzinkt staal | Sendzimir verzinkt staal | |
|---|
| Hoek | 45 ° | | | | | | | | |
|---|
| Uitvoering omgekeerd (negatief) T-stuk | nee | | | | | | | | |
|---|
| Excentrisch | nee | | | | | | | nee | |
|---|
| Aansluiting 3 | Insteekeind | | | | | | | Insteekeind | |
|---|
| Werkende lengte aansluiting 1 | 66 mm | | | | 34 mm | 72 mm | | 200 mm | |
|---|
| Werkende lengte aansluiting 2 | 107 mm | | | | 34 mm | 72 mm | | 76 mm | |
|---|
| Werkende lengte aansluiting 3 | 107 mm | | | | | | | 201 mm | |
|---|
| Nom. kanaaldiameter aansluiting 1 | 125 mm | | | | | | | 125 mm | |
|---|
| Nom. kanaaldiameter aansluiting 2 | 125 mm | | | | | | | 125 mm | |
|---|
| Nom. kanaaldiameter aansluiting 3 | 125 mm | | | | | | | 125 mm | |
|---|
| Met voorgemonteerde afdichting | ja | | | | ja | ja | ja | ja | |
|---|
| Uitvoeringsvorm | Y-stuk | | | | | | | | |
|---|
| Hoek (graden) | 45 ° | | | | | | 45 ° | | |
|---|
| Niet geperst | ja | | | | | | | | |
|---|
| Luchtdichtheidsklasse volgens EN 1751 | D | | | | D | D | | | |
|---|
| Insteeklengte aansluiting 1 | 48 mm | | | | | | | | |
|---|
| Insteeklengte aansluiting 2 | 48 mm | | | | | | | | |
|---|
| Insteeklengte aansluiting 3 | 48 mm | | | | | | | | |
|---|
| Hoogte | | 110 mm | 150 mm | 90 mm | | | | | 150 mm |
|---|
| Nom. kanaaldiameter | | 125 mm | 125 mm | 125 mm | 125 mm | 125 mm | 125 mm | | |
|---|
| Aansluiting | | | | | Insteekeind | Insteekeind | Insteekeind | | |
|---|
| Bochthoek | | | | | 30 ° | 60 ° | | | |
|---|
| Instortbaar in beton | | | | | nee | nee | | | |
|---|
| Bochtstraal (aantal x D) | | | | | 1 | 1 | | | |
|---|
| Insteeklengte | | | | | 35 mm | 35 mm | | | |
|---|
| Bochtuitvoering | | | | | Gladde bocht | Gladde bocht | | | |
|---|
| Werkende lengte | | | | | | | 169 mm | | |
|---|
| Zonder gaas | | | | | | | nee | | |
|---|
| Aansluiting 4 | | | | | | | | Insteekeind | |
|---|
| Werkende lengte aansluiting 4 | | | | | | | | 201 mm | |
|---|
| Nom. kanaaldiameter aansluiting 4 | | | | | | | | 125 mm | |
|---|
| Hoek aftakkingen | | | | | | | | 45 ° | |
|---|
| Breedte plakplaat | | | | | | | | | 325 mm |
|---|
| Lengte plakplaat | | | | | | | | | 325 mm |
|---|
