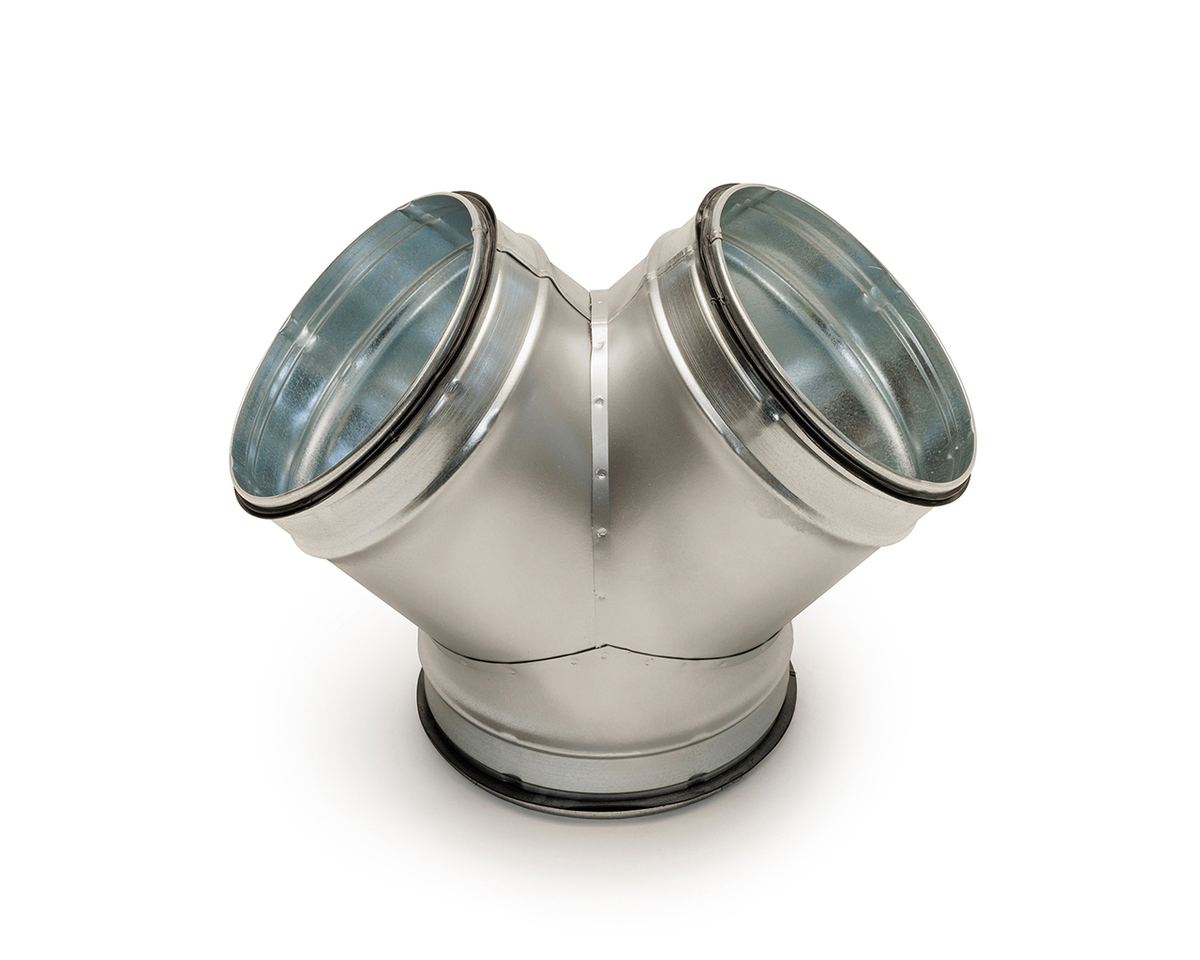

Spiralo 180 BR 45 broekstuk 45gr vv KEN-
| Merk |
Spiralo |
| Titel |
180 BR 45 broekstuk 45gr vv KEN- |
| Artikelnummer |
A1203132 |
| Fabrikantnummer |
0DC5127 |
| EAN code |
08715577139269 |
| | BR 45 broekstuk 45gr vv KEN- | FLBS 45 flensbus voor buis 4 | GS4 flensbus voor buis 45gr | KT kruisstuk 45gr vv KEN-LOK | KT kruisstuk 90gr vv KEN-LOK | PLPL plakplaat T2 PLPL2.018 | RB 30 segmentbocht 30gr R=1x |
|---|
| Geïsoleerd | nee | | | | | | |
|---|
| Oppervlaktebescherming | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt | | Sendzimir verzinkt |
|---|
| Aansluiting 1 | Insteekeind | | | Insteekeind | Insteekeind | | |
|---|
| Aansluiting 2 | Insteekeind | | | Insteekeind | Insteekeind | | |
|---|
| Materiaalkwaliteit | Overig | Overig | Overig | Overig | Overig | | Overig |
|---|
| Materiaal | Staal | Staal | Sendzimir verzinkt staal | Sendzimir verzinkt staal | Sendzimir verzinkt staal | | Sendzimir verzinkt staal |
|---|
| Hoek | 45 ° | 45 ° | | | | | |
|---|
| Uitvoering omgekeerd (negatief) T-stuk | nee | | | | | | |
|---|
| Excentrisch | nee | nee | | nee | nee | | |
|---|
| Aansluiting 3 | Insteekeind | | | Insteekeind | Insteekeind | | |
|---|
| Werkende lengte aansluiting 1 | 78 mm | | | 300 mm | 140 mm | | 50 mm |
|---|
| Werkende lengte aansluiting 2 | 135 mm | | | 120 mm | 140 mm | | 50 mm |
|---|
| Werkende lengte aansluiting 3 | 135 mm | | | 300 mm | 140 mm | | |
|---|
| Nom. kanaaldiameter aansluiting 1 | 180 mm | | | 180 mm | 180 mm | | |
|---|
| Nom. kanaaldiameter aansluiting 2 | 180 mm | | | 180 mm | 180 mm | | |
|---|
| Nom. kanaaldiameter aansluiting 3 | 180 mm | | | 180 mm | 180 mm | | |
|---|
| Met voorgemonteerde afdichting | ja | ja | ja | ja | ja | | ja |
|---|
| Uitvoeringsvorm | Y-stuk | Rond luchtkanaal | | | | | |
|---|
| Hoek (graden) | 45 ° | 45 ° | 45 ° | | | | |
|---|
| Niet geperst | ja | | | | | | |
|---|
| Luchtdichtheidsklasse volgens EN 1751 | D | D | | | | | D |
|---|
| Insteeklengte aansluiting 1 | 48 mm | | | | | | |
|---|
| Insteeklengte aansluiting 2 | 48 mm | | | | | | |
|---|
| Insteeklengte aansluiting 3 | 48 mm | | | | | | |
|---|
| Aansluiting | | Insteekeind | Insteekeind | | | | Insteekeind |
|---|
| Lengte | | 224 mm | | | | | |
|---|
| Insteeklengte | | 48 mm | | | | | 35 mm |
|---|
| Met gaas | | nee | | | | | |
|---|
| Stromingsradius | | nee | | | | | |
|---|
| Nom. kanaaldiameter aftakking | | 180 mm | | | | | |
|---|
| Werkende hoogte (bovenkant kanaal) | | 224 mm | | | | | |
|---|
| Nom. kanaaldiameter hoofdkanaal | | 180-180 mm | | | | | |
|---|
| Zadelstuk geperst | | nee | | | | | |
|---|
| Werkende lengte | | | 224 mm | | | | |
|---|
| Nom. kanaaldiameter | | | 180 mm | | | | 180 mm |
|---|
| Zonder gaas | | | nee | | | | |
|---|
| Aansluiting 4 | | | | Insteekeind | Insteekeind | | |
|---|
| Werkende lengte aansluiting 4 | | | | 300 mm | 140 mm | | |
|---|
| Nom. kanaaldiameter aansluiting 4 | | | | 180 mm | 180 mm | | |
|---|
| Hoek aftakkingen | | | | 45 ° | 90 ° | | |
|---|
| Hoogte | | | | | | 150 mm | |
|---|
| Breedte plakplaat | | | | | | 380 mm | |
|---|
| Lengte plakplaat | | | | | | 380 mm | |
|---|
| Bochthoek | | | | | | | 30 ° |
|---|
| Instortbaar in beton | | | | | | | nee |
|---|
| Bochtstraal (aantal x D) | | | | | | | 1 |
|---|
| Bochtuitvoering | | | | | | | Segmentbocht |
|---|
