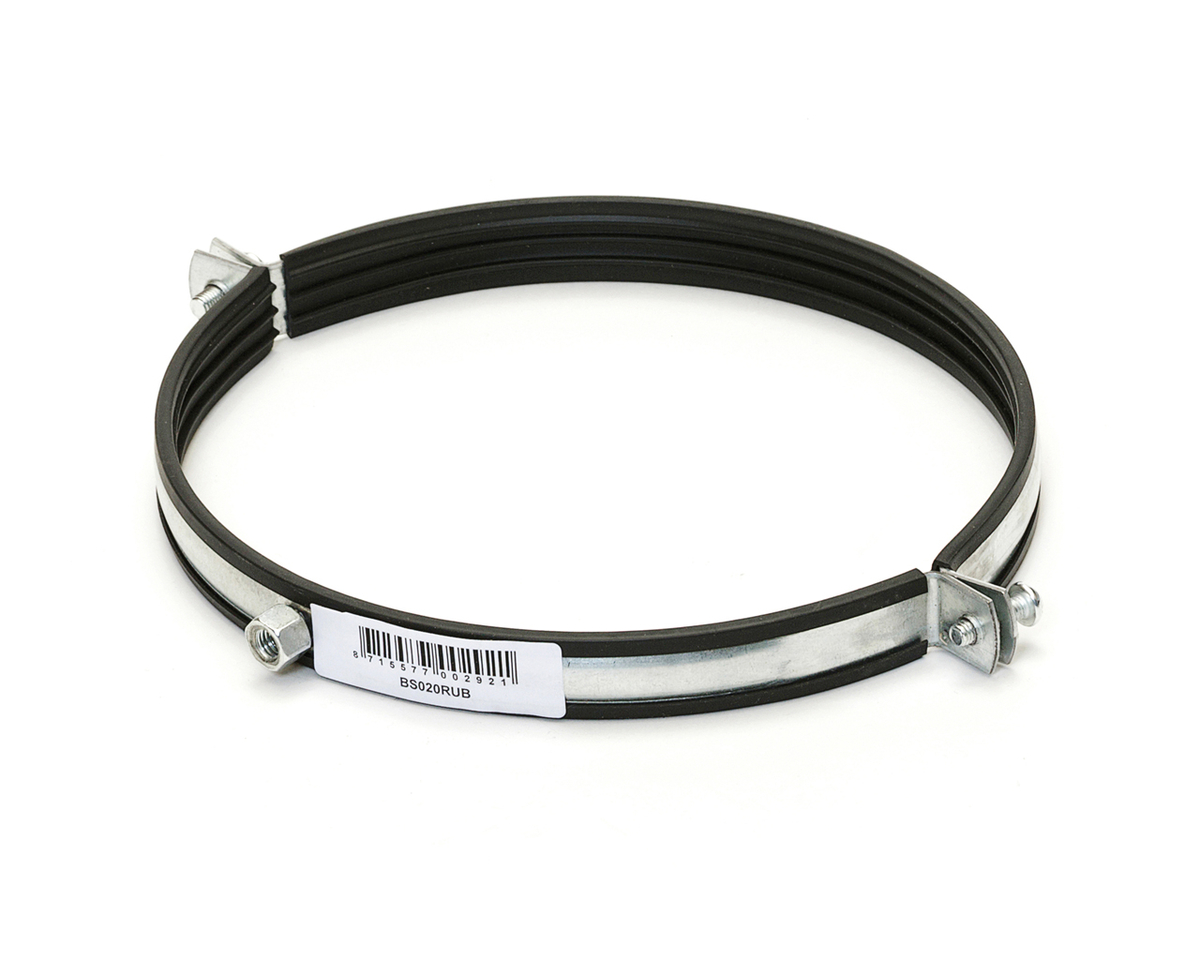

Spiralo 224 BS eenpuntsbeugel vv rubberi
| Merk |
Spiralo |
| Titel |
224 BS eenpuntsbeugel vv rubberi |
| Artikelnummer |
A1203151 |
| Fabrikantnummer |
0DC5229 |
| EAN code |
08715577002945 |
| | BR 45 broekstuk 45gr vv KEN- | BS eenpuntsbeugel vv rubberi | FLBS 45 flensbus voor buis 4 | GS4 flensbus voor buis 45gr | KT kruisstuk 45gr vv KEN-LOK | KT kruisstuk 90gr vv KEN-LOK | PLPL plakplaat T2 PLPL2.022 | RB 15 segmentbocht 15gr R=1x | RB 30 segmentbocht 30gr R=1x |
|---|
| Geïsoleerd | nee | | | | | | | | |
|---|
| Oppervlaktebescherming | Sendzimir verzinkt | Elektrolytisch verzinkt | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt | | Sendzimir verzinkt | Sendzimir verzinkt |
|---|
| Aansluiting 1 | Insteekeind | | | | Insteekeind | Insteekeind | | | |
|---|
| Aansluiting 2 | Insteekeind | | | | Insteekeind | Insteekeind | | | |
|---|
| Materiaalkwaliteit | Overig | Overig | Overig | Overig | Overig | Overig | | Overig | Overig |
|---|
| Materiaal | Staal | Staal | Staal | Sendzimir verzinkt staal | Sendzimir verzinkt staal | Sendzimir verzinkt staal | | Sendzimir verzinkt staal | Sendzimir verzinkt staal |
|---|
| Hoek | 45 ° | | 45 ° | | | | | | |
|---|
| Uitvoering omgekeerd (negatief) T-stuk | nee | | | | | | | | |
|---|
| Excentrisch | nee | | nee | | nee | nee | | | |
|---|
| Aansluiting 3 | Insteekeind | | | | Insteekeind | Insteekeind | | | |
|---|
| Werkende lengte aansluiting 1 | 86 mm | | | | 350 mm | 180 mm | | 30 mm | 58 mm |
|---|
| Werkende lengte aansluiting 2 | 157 mm | | | | 130 mm | 180 mm | | 30 mm | 58 mm |
|---|
| Werkende lengte aansluiting 3 | 157 mm | | | | 350 mm | 180 mm | | | |
|---|
| Nom. kanaaldiameter aansluiting 1 | 224 mm | | | | 224 mm | 224 mm | | | |
|---|
| Nom. kanaaldiameter aansluiting 2 | 224 mm | | | | 224 mm | 224 mm | | | |
|---|
| Nom. kanaaldiameter aansluiting 3 | 224 mm | | | | 224 mm | 224 mm | | | |
|---|
| Met voorgemonteerde afdichting | ja | | ja | ja | ja | ja | | ja | ja |
|---|
| Uitvoeringsvorm | Y-stuk | | Rond luchtkanaal | | | | | | |
|---|
| Hoek (graden) | 45 ° | | 45 ° | 45 ° | | | | | |
|---|
| Niet geperst | ja | | | | | | | | |
|---|
| Luchtdichtheidsklasse volgens EN 1751 | D | | D | | | | | D | D |
|---|
| Insteeklengte aansluiting 1 | 58 mm | | | | | | | | |
|---|
| Insteeklengte aansluiting 2 | 58 mm | | | | | | | | |
|---|
| Insteeklengte aansluiting 3 | 58 mm | | | | | | | | |
|---|
| Inlage | | Rubber | | | | | | | |
|---|
| Uitwendige buisdiameter | | 224-224 mm | | | | | | | |
|---|
| Geschikt voor gietijzeren buis | | nee | | | | | | | |
|---|
| Max. mediumtemperatuur (continu) | | -40 °C | | | | | | | |
|---|
| KIWA-keur | | nee | | | | | | | |
|---|
| Toegestaan door NCP | | nee | | | | | | | |
|---|
| Min. mediumtemperatuur (continu) | | 80 °C | | | | | | | |
|---|
| Geschikt voor stalen buis | | nee | | | | | | | |
|---|
| Geschikt voor koperen buis | | nee | | | | | | | |
|---|
| Aansluitvoorziening | | Binnendraad | | | | | | | |
|---|
| Aansluitmaat aansluitvoorziening | | M8 | | | | | | | |
|---|
| Geschikt voor roestvaststalen buis | | nee | | | | | | | |
|---|
| Geschikt voor aluminium buis | | nee | | | | | | | |
|---|
| Geschikt voor kunststof buis | | nee | | | | | | | |
|---|
| Geschikt voor spiraalbuis | | ja | | | | | | | |
|---|
| Sluitvoorziening | | Dubbel schroef | | | | | | | |
|---|
| FM keur | | nee | | | | | | | |
|---|
| VdS keur | | nee | | | | | | | |
|---|
| UL-keur | | nee | | | | | | | |
|---|
| ULC keur | | nee | | | | | | | |
|---|
| LPCB keur | | nee | | | | | | | |
|---|
| Nom. diameter | | Overig | | | | | | | |
|---|
| Oppervlaktebehandeling | | Overig | | | | | | | |
|---|
| Geschikt voor aantal buizen | | 1 | | | | | | | |
|---|
| Aansluiting | | | Insteekeind | Insteekeind | | | | Insteekeind | Insteekeind |
|---|
| Lengte | | | 278 mm | | | | | | |
|---|
| Insteeklengte | | | 58 mm | | | | | 45 mm | 45 mm |
|---|
| Met gaas | | | nee | | | | | | |
|---|
| Stromingsradius | | | nee | | | | | | |
|---|
| Nom. kanaaldiameter aftakking | | | 224 mm | | | | | | |
|---|
| Werkende hoogte (bovenkant kanaal) | | | 278 mm | | | | | | |
|---|
| Nom. kanaaldiameter hoofdkanaal | | | 224-224 mm | | | | | | |
|---|
| Zadelstuk geperst | | | nee | | | | | | |
|---|
| Werkende lengte | | | | 278 mm | | | | | |
|---|
| Nom. kanaaldiameter | | | | 224 mm | | | | 224 mm | 224 mm |
|---|
| Zonder gaas | | | | nee | | | | | |
|---|
| Aansluiting 4 | | | | | Insteekeind | Insteekeind | | | |
|---|
| Werkende lengte aansluiting 4 | | | | | 350 mm | 180 mm | | | |
|---|
| Nom. kanaaldiameter aansluiting 4 | | | | | 224 mm | 224 mm | | | |
|---|
| Hoek aftakkingen | | | | | 45 ° | 90 ° | | | |
|---|
| Hoogte | | | | | | | 150 mm | | |
|---|
| Breedte plakplaat | | | | | | | 422 mm | | |
|---|
| Lengte plakplaat | | | | | | | 422 mm | | |
|---|
| Bochthoek | | | | | | | | 15 ° | 30 ° |
|---|
| Instortbaar in beton | | | | | | | | nee | nee |
|---|
| Bochtstraal (aantal x D) | | | | | | | | 1 | 1 |
|---|
| Bochtuitvoering | | | | | | | | Segmentbocht | Segmentbocht |
|---|
