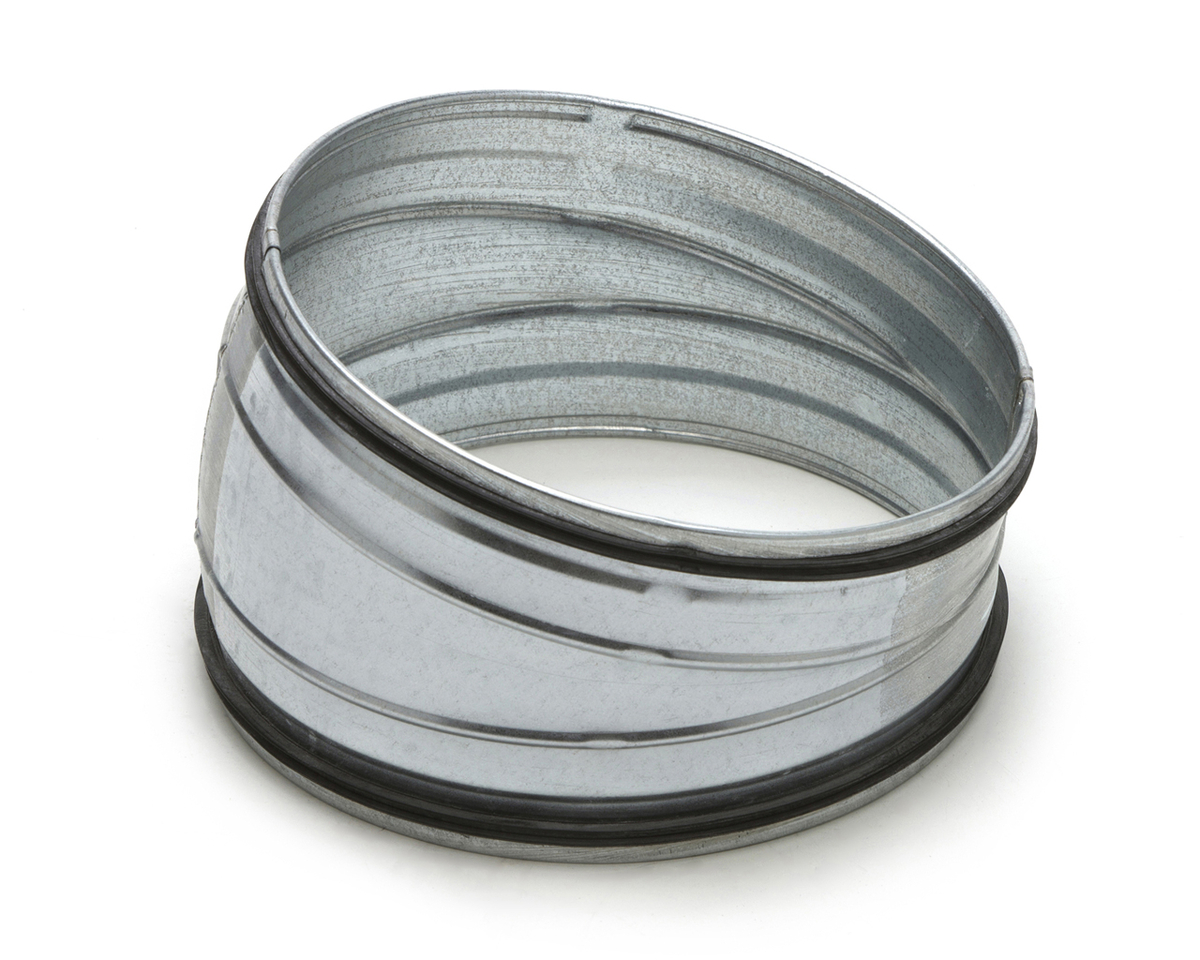

Spiralo 250 GB 15 gep.bocht 15gr R=1xD v
| Merk |
Spiralo |
| Titel |
250 GB 15 gep.bocht 15gr R=1xD v |
| Artikelnummer |
A1203363 |
| Fabrikantnummer |
0DC5719 |
| EAN code |
08715577008633 |
| Merk | Air Spiralo |
|---|
| Met voorgemonteerde afdichting | ja |
|---|
| | BR 45 broekstuk 45gr vv KEN- | CSRP L=1200 S=50 geluidd. m. | GB 15 gep.bocht 15gr R=1xD v | GB 30 gep.bocht 30gr R=1xD v | GS4 flensbus voor buis 45gr | KT kruisstuk 90gr vv KEN-LOK |
|---|
| Geïsoleerd | nee | | | | | |
|---|
| Oppervlaktebescherming | Sendzimir verzinkt | | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt |
|---|
| Aansluiting 1 | Insteekeind | Insteekeind | | | | Insteekeind |
|---|
| Aansluiting 2 | Insteekeind | Insteekeind | | | | Insteekeind |
|---|
| Materiaalkwaliteit | Overig | | Overig | Overig | Overig | Overig |
|---|
| Materiaal | Staal | | Sendzimir verzinkt staal | Sendzimir verzinkt staal | Sendzimir verzinkt staal | Sendzimir verzinkt staal |
|---|
| Hoek | 45 ° | | | | | |
|---|
| Uitvoering omgekeerd (negatief) T-stuk | nee | | | | | |
|---|
| Excentrisch | nee | | | | | nee |
|---|
| Aansluiting 3 | Insteekeind | | | | | Insteekeind |
|---|
| Werkende lengte aansluiting 1 | 95 mm | | 33 mm | 67 mm | | 174 mm |
|---|
| Werkende lengte aansluiting 2 | 170 mm | | 33 mm | 67 mm | | 174 mm |
|---|
| Werkende lengte aansluiting 3 | 170 mm | | | | | 175 mm |
|---|
| Nom. kanaaldiameter aansluiting 1 | 250 mm | | | | | 250 mm |
|---|
| Nom. kanaaldiameter aansluiting 2 | 250 mm | | | | | 250 mm |
|---|
| Nom. kanaaldiameter aansluiting 3 | 250 mm | | | | | 250 mm |
|---|
| Uitvoeringsvorm | Y-stuk | | | | | |
|---|
| Hoek (graden) | 45 ° | | | | 45 ° | |
|---|
| Niet geperst | ja | | | | | |
|---|
| Luchtdichtheidsklasse volgens EN 1751 | D | | D | D | | |
|---|
| Insteeklengte aansluiting 1 | 58 mm | | | | | |
|---|
| Insteeklengte aansluiting 2 | 58 mm | | | | | |
|---|
| Insteeklengte aansluiting 3 | 58 mm | | | | | |
|---|
| Flexibel | | nee | | | | |
|---|
| Soort isolatiemateriaal | | Steenwol (MW) | | | | |
|---|
| Isolatiedikte | | 50 mm | | | | |
|---|
| Werkende lengte | | 1200 mm | | | 303 mm | |
|---|
| Max. mediumtemperatuur (continu) | | 85 °C | | | | |
|---|
| Uitwendige diameter | | 355 mm | | | | |
|---|
| Nom. kanaaldiameter | | 250 mm | 250 mm | 250 mm | 250 mm | |
|---|
| Vrije doorlaat | | 100 % | | | | |
|---|
| Dampremmende laag | | nee | | | | |
|---|
| Materiaal binnenbuis | | Sendzimir verzinkt staal | | | | |
|---|
| Materiaal buitenbuis | | Sendzimir verzinkt staal | | | | |
|---|
| Inwendige diameter | | 250 mm | | | | |
|---|
| Met kern/kegel | | nee | | | | |
|---|
| Demping 125 Hz | | 10 dB | | | | |
|---|
| Demping 250 Hz | | 18 dB | | | | |
|---|
| Demping 500 Hz | | 33 dB | | | | |
|---|
| Demping 1000 Hz | | 47 dB | | | | |
|---|
| Demping 2000 Hz | | 32 dB | | | | |
|---|
| Demping 4000 Hz | | 22 dB | | | | |
|---|
| Met geweven afschermdoek | | ja | | | | |
|---|
| Demping 63 Hz | | 4 dB | | | | |
|---|
| Demping 8000 Hz | | 17 dB | | | | |
|---|
| Aansluiting | | | Insteekeind | Insteekeind | Insteekeind | |
|---|
| Bochthoek | | | 15 ° | 30 ° | | |
|---|
| Instortbaar in beton | | | nee | nee | | |
|---|
| Bochtstraal (aantal x D) | | | 1 | 1 | | |
|---|
| Insteeklengte | | | 45 mm | 45 mm | | |
|---|
| Bochtuitvoering | | | Gladde bocht | Gladde bocht | | |
|---|
| Zonder gaas | | | | | nee | |
|---|
| Aansluiting 4 | | | | | | Insteekeind |
|---|
| Werkende lengte aansluiting 4 | | | | | | 175 mm |
|---|
| Nom. kanaaldiameter aansluiting 4 | | | | | | 250 mm |
|---|
| Hoek aftakkingen | | | | | | 90 ° |
|---|
