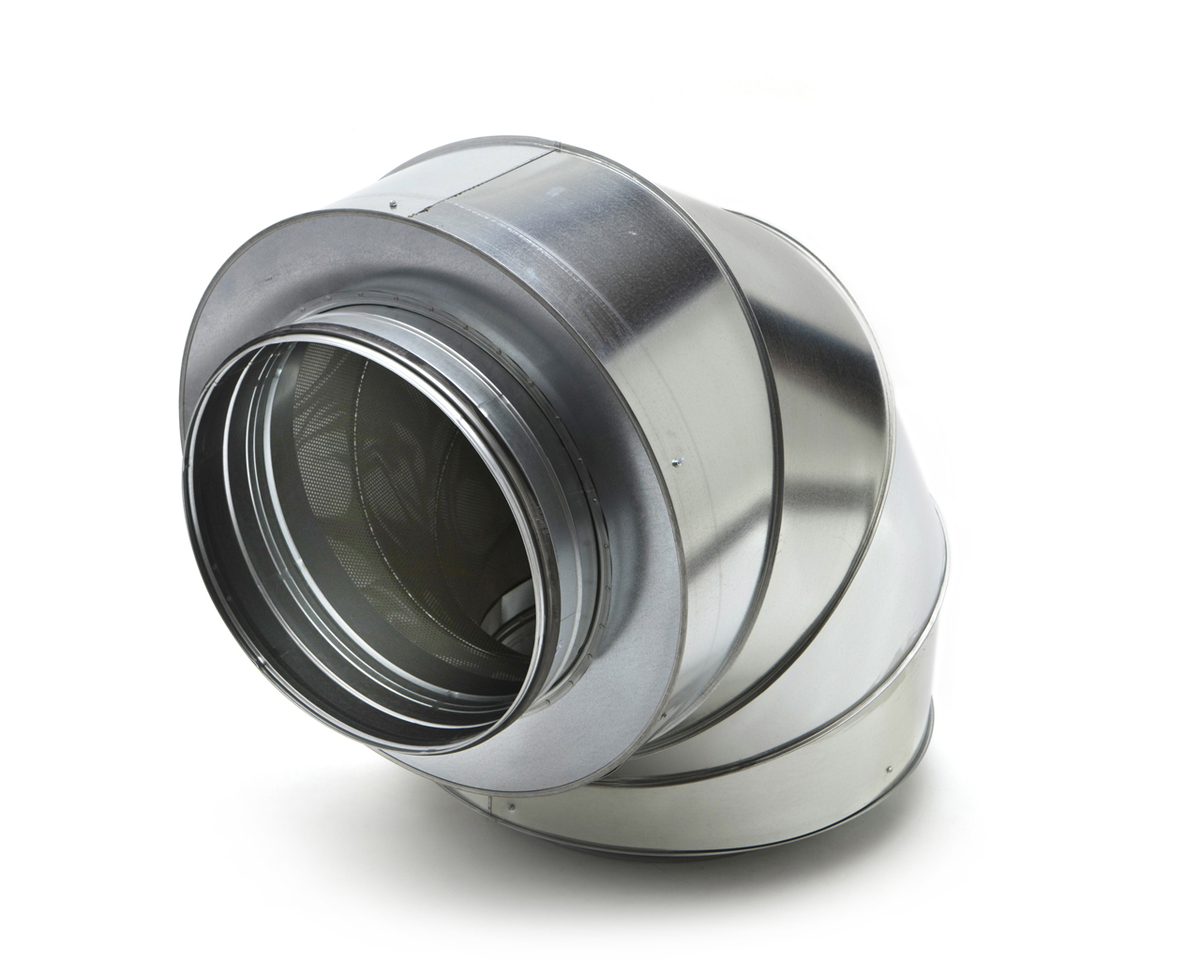

Spiralo 315 GLDB 90 bocht 90gr geluiddem
| Merk |
Spiralo |
| Titel |
315 GLDB 90 bocht 90gr geluiddem |
| Artikelnummer |
A1203389 |
| Fabrikantnummer |
0DC5901 |
| EAN code |
08715577011282 |
| | BR 45 broekstuk 45gr vv KEN- | GLDB 90 bocht 90gr geluiddem | GS4 flensbus voor buis 45gr | KT kruisstuk 45gr vv KEN-LOK | KT kruisstuk 90gr vv KEN-LOK | PLPL plakplaat T2 PLPL2.031 | RB 30 segmentbocht 30gr R=1x |
|---|
| Geïsoleerd | nee | | | | | | |
|---|
| Oppervlaktebescherming | Sendzimir verzinkt | | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt | | Sendzimir verzinkt |
|---|
| Aansluiting 1 | Insteekeind | | | Insteekeind | Insteekeind | | |
|---|
| Aansluiting 2 | Insteekeind | | | Insteekeind | Insteekeind | | |
|---|
| Materiaalkwaliteit | Overig | | Overig | Overig | Overig | | Overig |
|---|
| Materiaal | Staal | | Sendzimir verzinkt staal | Sendzimir verzinkt staal | Sendzimir verzinkt staal | | Sendzimir verzinkt staal |
|---|
| Hoek | 45 ° | | | | | | |
|---|
| Uitvoering omgekeerd (negatief) T-stuk | nee | | | | | | |
|---|
| Excentrisch | nee | | | nee | nee | | |
|---|
| Aansluiting 3 | Insteekeind | | | Insteekeind | Insteekeind | | |
|---|
| Werkende lengte aansluiting 1 | 112 mm | | | 480 mm | 207 mm | | 84 mm |
|---|
| Werkende lengte aansluiting 2 | 202 mm | | | 160 mm | 207 mm | | 84 mm |
|---|
| Werkende lengte aansluiting 3 | 202 mm | | | 480 mm | 207 mm | | |
|---|
| Nom. kanaaldiameter aansluiting 1 | 315 mm | | | 315 mm | 315 mm | | |
|---|
| Nom. kanaaldiameter aansluiting 2 | 315 mm | | | 315 mm | 315 mm | | |
|---|
| Nom. kanaaldiameter aansluiting 3 | 315 mm | | | 315 mm | 315 mm | | |
|---|
| Met voorgemonteerde afdichting | ja | ja | ja | ja | ja | | ja |
|---|
| Uitvoeringsvorm | Y-stuk | | | | | | |
|---|
| Hoek (graden) | 45 ° | | 45 ° | | | | |
|---|
| Niet geperst | ja | | | | | | |
|---|
| Luchtdichtheidsklasse volgens EN 1751 | D | | | | | | D |
|---|
| Insteeklengte aansluiting 1 | 58 mm | | | | | | |
|---|
| Insteeklengte aansluiting 2 | 58 mm | | | | | | |
|---|
| Insteeklengte aansluiting 3 | 58 mm | | | | | | |
|---|
| Soort isolatiemateriaal | | Steenwol (MW) | | | | | |
|---|
| Isolatiedikte | | 50 mm | | | | | |
|---|
| Nom. kanaaldiameter | | 315 mm | 315 mm | | | | 315 mm |
|---|
| Dampremmende laag | | nee | | | | | |
|---|
| Materiaal binnenbuis | | Sendzimir verzinkt staal | | | | | |
|---|
| Materiaal buitenbuis | | Sendzimir verzinkt staal | | | | | |
|---|
| Demping 125 Hz | | 2 dB | | | | | |
|---|
| Demping 250 Hz | | 7 dB | | | | | |
|---|
| Demping 500 Hz | | 19 dB | | | | | |
|---|
| Demping 1000 Hz | | 20 dB | | | | | |
|---|
| Demping 2000 Hz | | 17 dB | | | | | |
|---|
| Demping 4000 Hz | | 20 dB | | | | | |
|---|
| Demping 63 Hz | | 1 dB | | | | | |
|---|
| Demping 8000 Hz | | 16 dB | | | | | |
|---|
| Aansluiting | | | Insteekeind | | | | Insteekeind |
|---|
| Werkende lengte | | | 359 mm | | | | |
|---|
| Zonder gaas | | | nee | | | | |
|---|
| Aansluiting 4 | | | | Insteekeind | Insteekeind | | |
|---|
| Werkende lengte aansluiting 4 | | | | 480 mm | 207 mm | | |
|---|
| Nom. kanaaldiameter aansluiting 4 | | | | 315 mm | 315 mm | | |
|---|
| Hoek aftakkingen | | | | 45 ° | 90 ° | | |
|---|
| Hoogte | | | | | | 150 mm | |
|---|
| Breedte plakplaat | | | | | | 515 mm | |
|---|
| Lengte plakplaat | | | | | | 515 mm | |
|---|
| Bochthoek | | | | | | | 30 ° |
|---|
| Instortbaar in beton | | | | | | | nee |
|---|
| Bochtstraal (aantal x D) | | | | | | | 1 |
|---|
| Insteeklengte | | | | | | | 45 mm |
|---|
| Bochtuitvoering | | | | | | | Segmentbocht |
|---|
