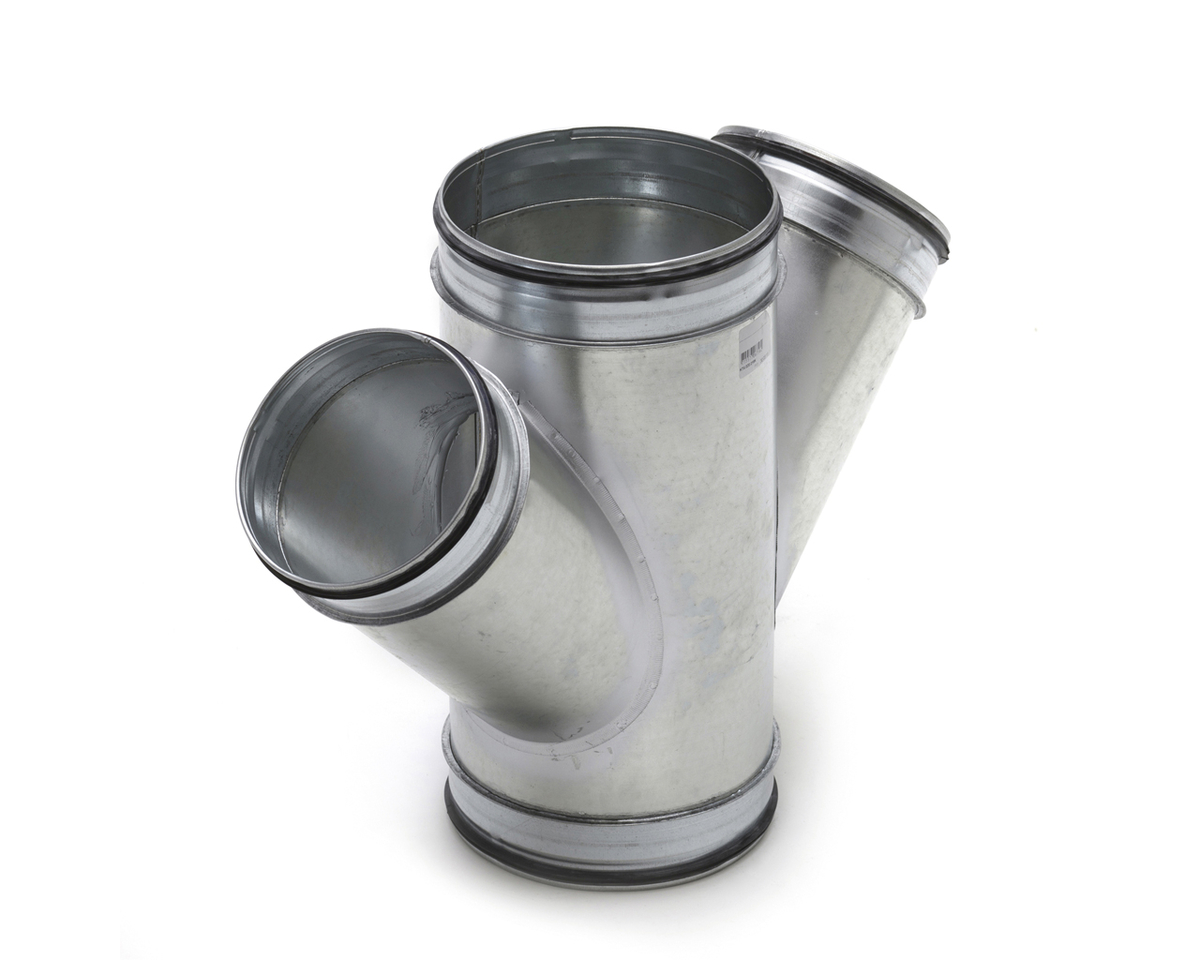

Spiralo 500 KT kruisstuk 45gr vv KEN-LOK

Maak uw keuze

Bel voor uw inkoopprijs!

Details

Merk	Spiralo
Titel	500 KT kruisstuk 45gr vv KEN-LOK
Artikelnummer	A1203607
Fabrikantnummer	0DC5192
EAN code	08715577131485

Fabrikant informatie

Merk	Air Spiralo
Met voorgemonteerde afdichting	ja

	BR 45 broekstuk 45gr vv KEN-	CSRP L=900 S=100 geluidd. m.	GLDB 90 bocht 90gr geluiddem	GS4 flensbus voor buis 45gr	KT kruisstuk 45gr vv KEN-LOK	KT kruisstuk 90gr vv KEN-LOK	RB 15 segmentbocht 15gr R=1x	RB 30 segmentbocht 30gr R=1x
Geïsoleerd	nee
Oppervlaktebescherming	Sendzimir verzinkt			Sendzimir verzinkt	Sendzimir verzinkt	Sendzimir verzinkt	Sendzimir verzinkt	Sendzimir verzinkt
Aansluiting 1	Insteekeind	Insteekeind			Insteekeind	Insteekeind
Aansluiting 2	Insteekeind	Insteekeind			Insteekeind	Insteekeind
Materiaalkwaliteit	Overig			Overig	Overig	Overig	Overig	Overig
Materiaal	Staal			Sendzimir verzinkt staal	Sendzimir verzinkt staal	Sendzimir verzinkt staal	Sendzimir verzinkt staal	Sendzimir verzinkt staal
Hoek	45 °
Uitvoering omgekeerd (negatief) T-stuk	nee
Excentrisch	nee				nee	nee
Aansluiting 3	Insteekeind				Insteekeind	Insteekeind
Werkende lengte aansluiting 1	149 mm				700 mm	340 mm	66 mm	134 mm
Werkende lengte aansluiting 2	295 mm				200 mm	340 mm	66 mm	134 mm
Werkende lengte aansluiting 3	295 mm				700 mm	340 mm
Nom. kanaaldiameter aansluiting 1	500 mm				500 mm	500 mm
Nom. kanaaldiameter aansluiting 2	500 mm				500 mm	500 mm
Nom. kanaaldiameter aansluiting 3	500 mm				500 mm	500 mm
Uitvoeringsvorm	Y-stuk
Hoek (graden)	45 °			45 °
Niet geperst	ja
Luchtdichtheidsklasse volgens EN 1751	D						D	D
Insteeklengte aansluiting 1	58 mm
Insteeklengte aansluiting 2	58 mm
Insteeklengte aansluiting 3	58 mm
Flexibel		nee
Soort isolatiemateriaal		Steenwol (MW)	Steenwol (MW)
Isolatiedikte		100 mm	100 mm
Werkende lengte		900 mm		593 mm
Max. mediumtemperatuur (continu)		85 °C
Uitwendige diameter		710 mm
Nom. kanaaldiameter		500 mm	500 mm	500 mm			500 mm	500 mm
Vrije doorlaat		100 %
Dampremmende laag		nee	nee
Materiaal binnenbuis		Sendzimir verzinkt staal	Sendzimir verzinkt staal
Materiaal buitenbuis		Sendzimir verzinkt staal	Sendzimir verzinkt staal
Inwendige diameter		500 mm
Met kern/kegel		nee
Demping 125 Hz		6 dB	4 dB
Demping 250 Hz		14 dB	9 dB
Demping 500 Hz		21 dB	13 dB
Demping 1000 Hz		19 dB	10 dB
Demping 2000 Hz		17 dB	13 dB
Demping 4000 Hz		12 dB	13 dB
Met geweven afschermdoek		ja
Demping 63 Hz		4 dB	1 dB
Demping 8000 Hz		5 dB	12 dB
Aansluiting				Insteekeind			Insteekeind	Insteekeind
Zonder gaas				nee
Aansluiting 4					Insteekeind	Insteekeind
Werkende lengte aansluiting 4					700 mm	340 mm
Nom. kanaaldiameter aansluiting 4					500 mm	500 mm
Hoek aftakkingen					45 °	90 °
Bochthoek							15 °	30 °
Instortbaar in beton							nee	nee
Bochtstraal (aantal x D)							1	1
Insteeklengte							55 mm	55 mm
Bochtuitvoering							Segmentbocht	Segmentbocht
