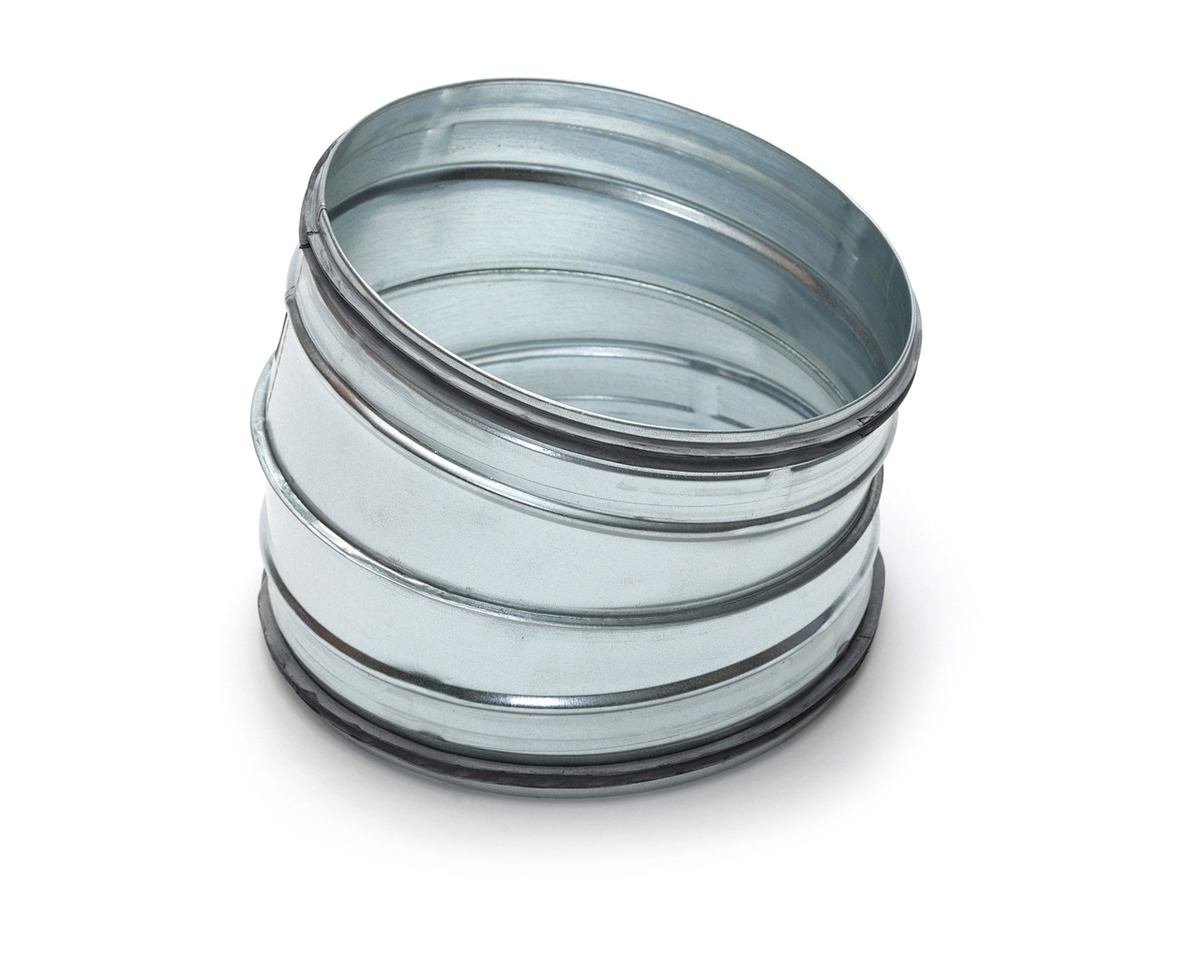

Spiralo 710 RB 15 segmentbocht 15gr R=1x

Maak uw keuze

Bel voor uw inkoopprijs!

Details

Merk	Spiralo
Titel	710 RB 15 segmentbocht 15gr R=1x
Artikelnummer	A1203948
Fabrikantnummer	0DC6182
EAN code	08715577059994

Fabrikant informatie

Merk	Air Spiralo

	BS tweepuntsbeugel vv rubber	CSRP L=1200 S=100 geluidd. m	KT kruisstuk 90gr vv KEN-LOK	PLPL plakplaat T2 PLPL2.071	RB 15 segmentbocht 15gr R=1x	RB 30 segmentbocht 30gr R=1x
Oppervlaktebescherming	Elektrolytisch verzinkt		Sendzimir verzinkt		Sendzimir verzinkt	Sendzimir verzinkt
Materiaalkwaliteit	Overig		Overig		Overig	Overig
Materiaal	Staal		Sendzimir verzinkt staal		Sendzimir verzinkt staal	Sendzimir verzinkt staal
Inlage	Rubber
Uitwendige buisdiameter	710-710 mm
Geschikt voor gietijzeren buis	nee
Max. mediumtemperatuur (continu)	-40 °C	85 °C
KIWA-keur	nee
Toegestaan door NCP	nee
Min. mediumtemperatuur (continu)	80 °C
Geschikt voor stalen buis	nee
Geschikt voor koperen buis	nee
Aansluitvoorziening	Gat
Aansluitmaat aansluitvoorziening	M10
Geschikt voor roestvaststalen buis	nee
Geschikt voor aluminium buis	nee
Geschikt voor kunststof buis	nee
Geschikt voor spiraalbuis	ja
Sluitvoorziening	Dubbel schroef
FM keur	nee
VdS keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Mediumtemperatuur (continu)	- °C
Nom. diameter	Overig
Oppervlaktebehandeling	Overig
Geschikt voor aantal buizen	1
Flexibel		nee
Aansluiting 1		Insteekeind	Insteekeind
Aansluiting 2		Insteekeind	Insteekeind
Soort isolatiemateriaal		Steenwol (MW)
Isolatiedikte		100 mm
Werkende lengte		1200 mm
Uitwendige diameter		900 mm
Nom. kanaaldiameter		710 mm			710 mm	710 mm
Vrije doorlaat		100 %
Met voorgemonteerde afdichting		ja	ja		ja	ja
Dampremmende laag		nee
Materiaal binnenbuis		Sendzimir verzinkt staal
Materiaal buitenbuis		Sendzimir verzinkt staal
Inwendige diameter		710 mm
Met kern/kegel		nee
Demping 125 Hz		2 dB
Demping 250 Hz		8 dB
Demping 500 Hz		13 dB
Demping 1000 Hz		12 dB
Demping 2000 Hz		9 dB
Demping 4000 Hz		7 dB
Met geweven afschermdoek		ja
Demping 8000 Hz		3 dB
Excentrisch			nee
Aansluiting 3			Insteekeind
Aansluiting 4			Insteekeind
Werkende lengte aansluiting 1			445 mm		95 mm	190 mm
Werkende lengte aansluiting 2			445 mm		95 mm	190 mm
Werkende lengte aansluiting 3			445 mm
Werkende lengte aansluiting 4			445 mm
Nom. kanaaldiameter aansluiting 1			710 mm
Nom. kanaaldiameter aansluiting 2			710 mm
Nom. kanaaldiameter aansluiting 3			710 mm
Nom. kanaaldiameter aansluiting 4			710 mm
Hoek aftakkingen			90 °
Hoogte				200 mm
Breedte plakplaat				910 mm
Lengte plakplaat				910 mm
Aansluiting					Insteekeind	Insteekeind
Bochthoek					15 °	30 °
Instortbaar in beton					nee	nee
Bochtstraal (aantal x D)					1	1
Insteeklengte					100 mm	100 mm
Bochtuitvoering					Segmentbocht	Segmentbocht
Luchtdichtheidsklasse volgens EN 1751					D	D

Onderdelen

Spiralo 710 RB 15 segmentbocht 15gr R=1x
