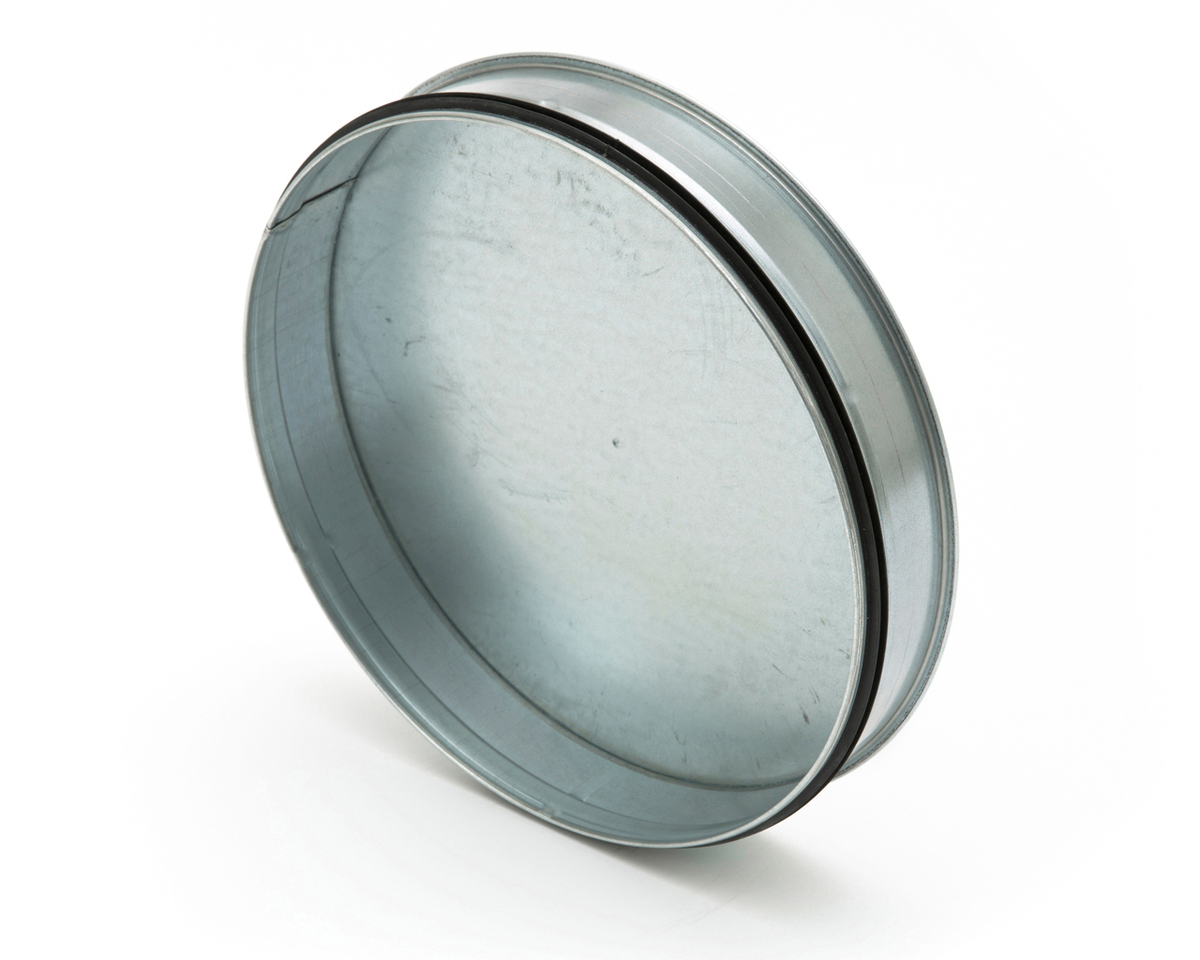

Spiralo 900 DBS deksel v.buis vv KEN-LOK
| Merk |
Spiralo |
| Titel |
900 DBS deksel v.buis vv KEN-LOK |
| Artikelnummer |
A1203219 |
| Fabrikantnummer |
0DC5734 |
| EAN code |
08715577003799 |
| | DBS deksel v.buis vv KEN-LOK | DK deflectorkap DK090 | FLB flensbus voor buis vv KE | KT kruisstuk 90gr vv KEN-LOK | PLPL plakplaat T1 PLPL1.090 | RB 30 segmentbocht 30gr R=1x | RB 45 segmentbocht 45gr R=1x | RB15 segmentbocht 15gr R=1xD |
|---|
| Aansluiting | Insteekeind | Insteekeind | Insteekeind | | | Insteekeind | Insteekeind | Insteekeind |
|---|
| Materiaalkwaliteit | Overig | | Overig | Overig | | Overig | Overig | Overig |
|---|
| Materiaal | Sendzimir verzinkt staal | | Staal | Sendzimir verzinkt staal | | Sendzimir verzinkt staal | Sendzimir verzinkt staal | Sendzimir verzinkt staal |
|---|
| Werkende lengte | 4 mm | | | | | | | |
|---|
| Insteeklengte | 96 mm | | 100 mm | | | 100 mm | 100 mm | 100 mm |
|---|
| Nom. kanaaldiameter | 900 mm | 900 mm | | | | 900 mm | 900 mm | 900 mm |
|---|
| Hulpstukdeksel | nee | | | | | | | |
|---|
| Buisdeksel | ja | | | | | | | |
|---|
| Met voorgemonteerde afdichting | ja | nee | ja | ja | | ja | ja | ja |
|---|
| Met handgreep | nee | | | | | | | |
|---|
| Oppervlaktebehandeling | Sendzimir verzinkt | | | | | | | |
|---|
| Materiaal kap | | Sendzimir verzinkt staal | | | | | | |
|---|
| Lamellenuitvoering | | nee | | | | | | |
|---|
| Loodslab rondom | | nee | | | | | | |
|---|
| Met plakplaat | | nee | | | | | | |
|---|
| Met gaas | | ja | nee | | | | | |
|---|
| Werkende hoogte | | 1925 mm | | | | | | |
|---|
| Met stormkraag | | nee | | | | | | |
|---|
| Buitendiameter kap | | 1420 mm | | | | | | |
|---|
| Verticaal uitblazend | | ja | | | | | | |
|---|
| Geschikt voor aanzuig | | nee | | | | | | |
|---|
| Oppervlaktebescherming | | | Sendzimir verzinkt | Sendzimir verzinkt | | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt |
|---|
| Lengte | | | 922 mm | | | | | |
|---|
| Hoek | | | 90 ° | | | | | |
|---|
| Excentrisch | | | nee | nee | | | | |
|---|
| Stromingsradius | | | nee | | | | | |
|---|
| Nom. kanaaldiameter aftakking | | | 900 mm | | | | | |
|---|
| Uitvoeringsvorm | | | Rond luchtkanaal | | | | | |
|---|
| Hoek (graden) | | | 90 ° | | | | | |
|---|
| Werkende hoogte (bovenkant kanaal) | | | 100 mm | | | | | |
|---|
| Nom. kanaaldiameter hoofdkanaal | | | 900-900 mm | | | | | |
|---|
| Zadelstuk geperst | | | nee | | | | | |
|---|
| Luchtdichtheidsklasse volgens EN 1751 | | | D | | | D | D | D |
|---|
| Aansluiting 1 | | | | Insteekeind | | | | |
|---|
| Aansluiting 2 | | | | Insteekeind | | | | |
|---|
| Aansluiting 3 | | | | Insteekeind | | | | |
|---|
| Aansluiting 4 | | | | Insteekeind | | | | |
|---|
| Werkende lengte aansluiting 1 | | | | 540 mm | | 241 mm | 369 mm | 118 mm |
|---|
| Werkende lengte aansluiting 2 | | | | 540 mm | | 241 mm | 369 mm | 118 mm |
|---|
| Werkende lengte aansluiting 3 | | | | 540 mm | | | | |
|---|
| Werkende lengte aansluiting 4 | | | | 540 mm | | | | |
|---|
| Nom. kanaaldiameter aansluiting 1 | | | | 900 mm | | | | |
|---|
| Nom. kanaaldiameter aansluiting 2 | | | | 900 mm | | | | |
|---|
| Nom. kanaaldiameter aansluiting 3 | | | | 900 mm | | | | |
|---|
| Nom. kanaaldiameter aansluiting 4 | | | | 900 mm | | | | |
|---|
| Hoek aftakkingen | | | | 90 ° | | | | |
|---|
| Hoogte | | | | | 200 mm | | | |
|---|
| Breedte plakplaat | | | | | 1100 mm | | | |
|---|
| Lengte plakplaat | | | | | 1100 mm | | | |
|---|
| Bochthoek | | | | | | 30 ° | 45 ° | 15 ° |
|---|
| Instortbaar in beton | | | | | | nee | nee | nee |
|---|
| Bochtstraal (aantal x D) | | | | | | 1 | 1 | 1 |
|---|
| Bochtuitvoering | | | | | | Segmentbocht | Segmentbocht | Segmentbocht |
|---|
