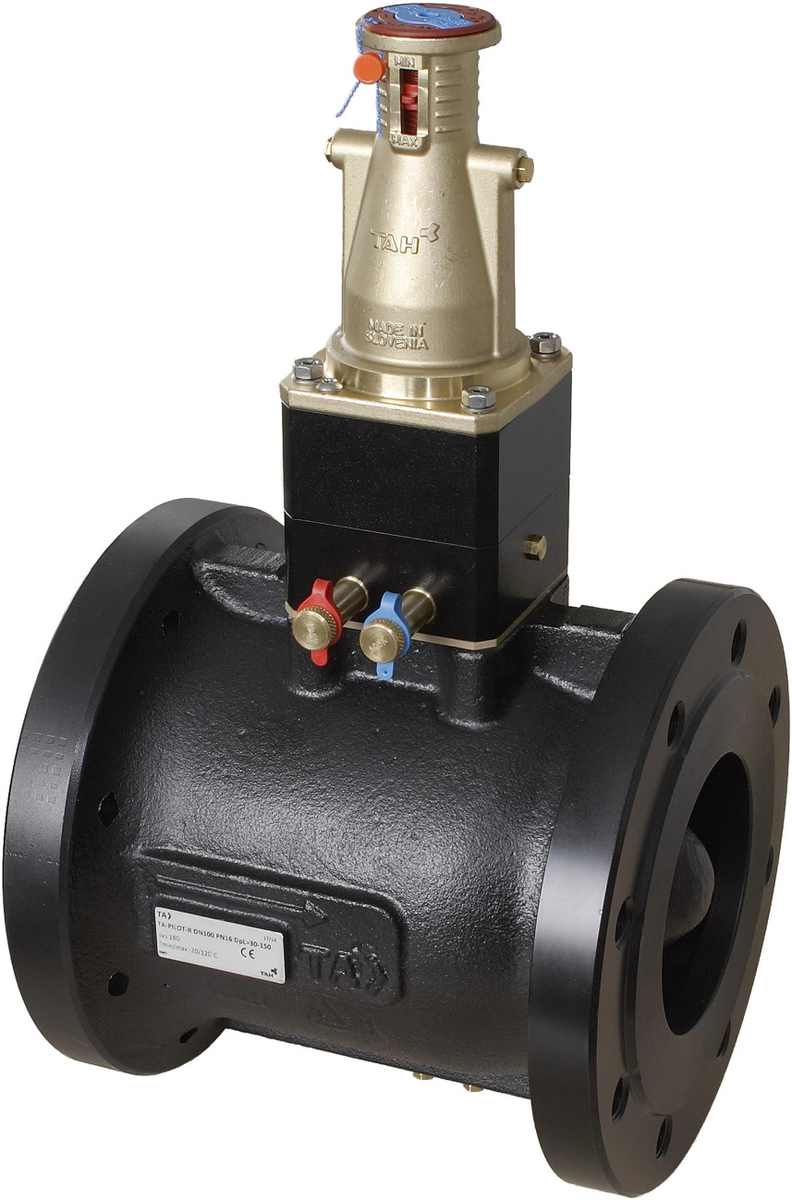

TA PILOT-R DN200 80-400kPa PN16 drukv.re

Maak uw keuze

Bel voor uw inkoopprijs!

Details

Titel	TA PILOT-R DN200 80-400kPa PN16 drukv.re
Artikelnummer	A3390534
Fabrikantnummer	9545650
EAN code	03831112530942

Fabrikant informatie

Merk	TA
Afsluitbaar	nee
Oppervlaktebescherming	Overig
Aansluiting 1	Flens
Aansluiting 2	Flens
Materiaalkwaliteit	Gietijzer EN-GJS-400-18 (GGG 40.3)
Materiaal behuizing	Gietijzer
Bediening	Sleutel
Druktrap klasse	PN 16
Max. mediumtemperatuur (continu)	120 °C
Min. mediumtemperatuur (continu)	-20 °C
Met aftapper	nee
Druktrap klasse flens	PN 16
Max. drukverschil bij 20 °C	1200 kPa
Hoek spindel	90 °
Standaanwijzing	ja
Meetaansluiting	Nippel
Met impulsleiding	ja
Membraangestuurd	ja
Instelbaar drukverschil	ja
Met isolatie	nee
Met koppeling aansluiting 1	nee
Met koppeling aansluiting 2	nee
Met volumestroombegrenzer	nee

	DN100 10-50kPa PN16 drukv.reg	DN100 30-150kPa PN16 drukv.re	DN100 80-400kPa PN16 drukv.re	DN125 10-50kPa PN16 drukv.reg	DN125 30-150kPa PN16 drukv.re	DN125 80-400kPa PN16 drukv.re	DN150 10-50kPa PN16 drukv.reg	DN150 30-150kPa PN16 drukv.re	DN150 80-400kPa PN16 drukv.re	DN200 10-50kPa PN16 drukv.reg	DN200 30-150kPa PN16 drukv.re	DN200 80-400kPa PN16 drukv.re	DN65 10-50kPa PN16 drukv.rege	DN65 30-150kPa PN16 drukv.reg	DN65 80-400kPa PN16 drukv.reg	DN80 10-50kPa PN16 drukv.rege	DN80 30-150kPa PN16 drukv.reg	DN80 80-400kPa PN16 drukv.reg
Hoogte	413 mm	413 mm	413 mm	438 mm	438 mm	438 mm	474 mm	474 mm	474 mm	531 mm	531 mm	531 mm	367 mm	367 mm	367 mm	381 mm	381 mm	381 mm
Instelbereik	10-50 kPa	30-150 kPa	80-400 kPa	10-50 kPa	30-150 kPa	80-400 kPa	10-50 kPa	30-150 kPa	80-400 kPa	10-50 kPa	30-150 kPa	80-400 kPa	10-50 kPa	30-150 kPa	80-400 kPa	10-50 kPa	30-150 kPa	80-400 kPa
Uitwendige buisdiameter alle aansluitingen	114.3 mm	114.3 mm	114.3 mm	141.3 mm	141.3 mm	141.3 mm	168.3 mm	168.3 mm	168.3 mm	219.1 mm	219.1 mm	219.1 mm	73 mm	73 mm	73 mm	88.9 mm	88.9 mm	88.9 mm
Lengte aansluiting 1	114.5 mm	114.5 mm	114.5 mm	127 mm	127 mm	127 mm	133.5 mm	133.5 mm	133.5 mm	146 mm	146 mm	146 mm	95 mm	95 mm	95 mm	101.5 mm	101.5 mm	101.5 mm
Lengte aansluiting 2	114.5 mm	114.5 mm	114.5 mm	127 mm	127 mm	127 mm	133.5 mm	133.5 mm	133.5 mm	146 mm	146 mm	146 mm	95 mm	95 mm	95 mm	101.5 mm	101.5 mm	101.5 mm
Werkende lengte aansluiting 1	114.5 mm	114.5 mm	114.5 mm	127 mm	127 mm	127 mm	133.5 mm	133.5 mm	133.5 mm	146 mm	146 mm	146 mm	95 mm	95 mm	95 mm	101.5 mm	101.5 mm	101.5 mm
Werkende lengte aansluiting 2	114.5 mm	114.5 mm	114.5 mm	127 mm	127 mm	127 mm	133.5 mm	133.5 mm	133.5 mm	146 mm	146 mm	146 mm	95 mm	95 mm	95 mm	101.5 mm	101.5 mm	101.5 mm
Nom. diameter	DN 100	DN 100	DN 100	DN 125	DN 125	DN 125	DN 150	DN 150	DN 150	DN 200	DN 200	DN 200	DN 65	DN 65	DN 65	DN 80	DN 80	DN 80

Onderdelen

TA PILOT-R DN200 80-400kPa PN16 drukv.re
