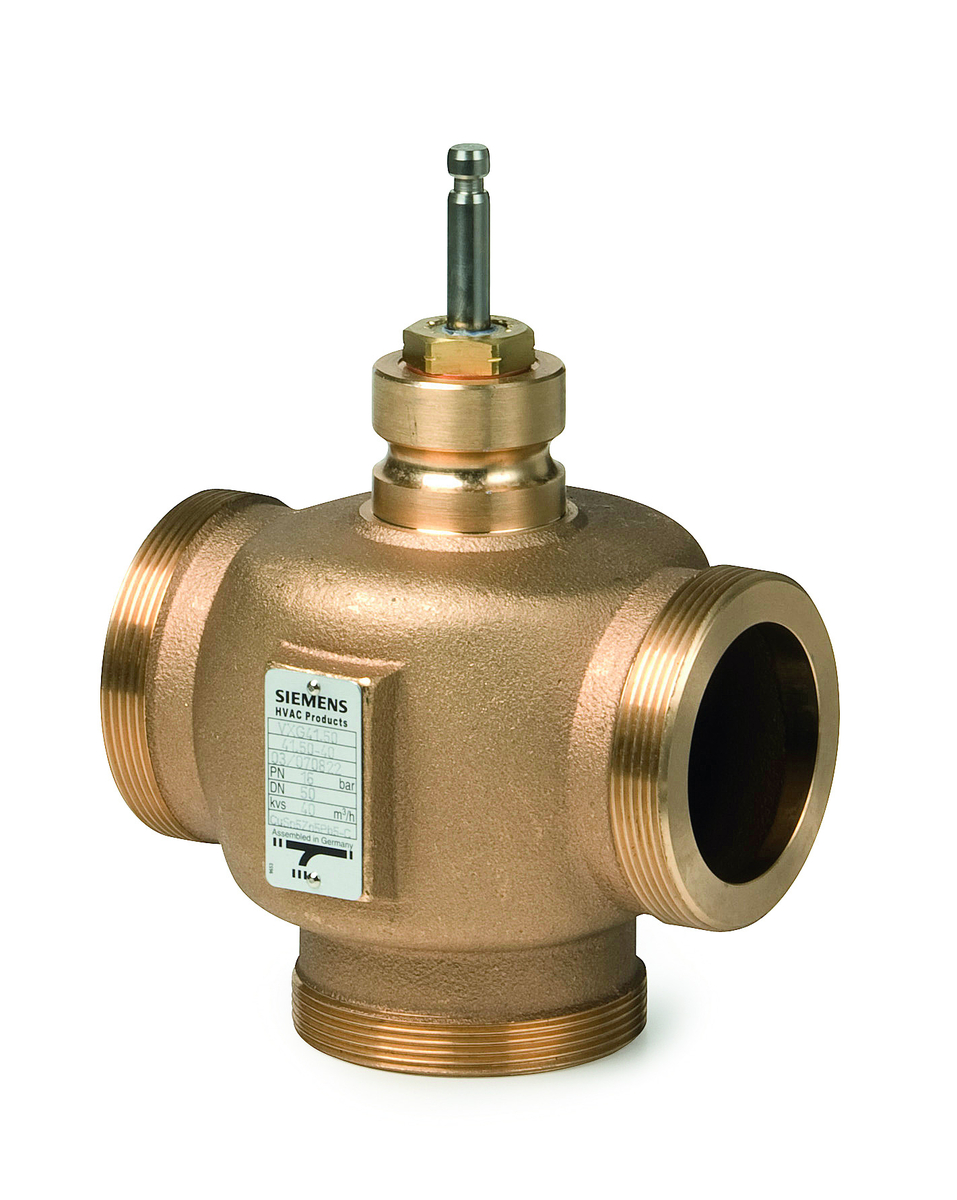

3-WEGAFSLUITER VXG41.50KP
| Titel |
3-WEGAFSLUITER VXG41.50KP |
| Artikelnummer |
A8218246 |
| Fabrikantnummer |
8218246 |
| EAN code |
07612914007049 |
| Merk | Siemens |
|---|
| Oppervlaktebescherming | Onbehandeld |
|---|
| Materiaalkwaliteit | Overig |
|---|
| Materiaal behuizing | Messing |
|---|
| Druktrap klasse | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | 150 °C |
|---|
| Min. mediumtemperatuur (continu) | -25 °C |
|---|
| Uitwendige buisdiameter alle aansluitingen | 60.3 mm |
|---|
| Met koppeling aansluiting 3 | ja |
|---|
| Druktrap klasse flens | PN 16 |
|---|
| Lengte aansluiting 1 | 75 mm |
|---|
| Lengte aansluiting 2 | 75 mm |
|---|
| Werkende lengte aansluiting 1 | 75 mm |
|---|
| Werkende lengte aansluiting 2 | 75 mm |
|---|
| Lengte aansluiting 3 | 75 mm |
|---|
| Werkende lengte aansluiting 3 | 75 mm |
|---|
| Hoogte as | 142.5 mm |
|---|
| Met T-stuk voor 4-weg aansluiting | nee |
|---|
| Slaglengte | 20 mm |
|---|
| Met koppeling aansluiting 1 | ja |
|---|
| Met koppeling aansluiting 2 | ja |
|---|
| Kvs-waarde | 40 |
|---|
| Aansluitingen | Buitendraad |
|---|
| Mediumtemperatuur (continu) | -25-150 °C |
|---|
| Nom. diameter | DN 50 |
|---|
| Max. drukverschil in geopende stand | 8 bar |
|---|
| Lekverlies van de kvs-waarde | 0.02 % |
|---|
| Regelverhouding (Svo) | 100 % |
|---|
| Grondkarakteristiek | Equiprocentueel |
|---|
| Kvs-waarde bypass | 40 |
|---|
| Lekverlies van kvs-waarde bypass | 33 % |
|---|
| Grondkarakteristiek bypass | Lineair |
|---|
| Inbouwwijze verdelend | ja |
|---|
