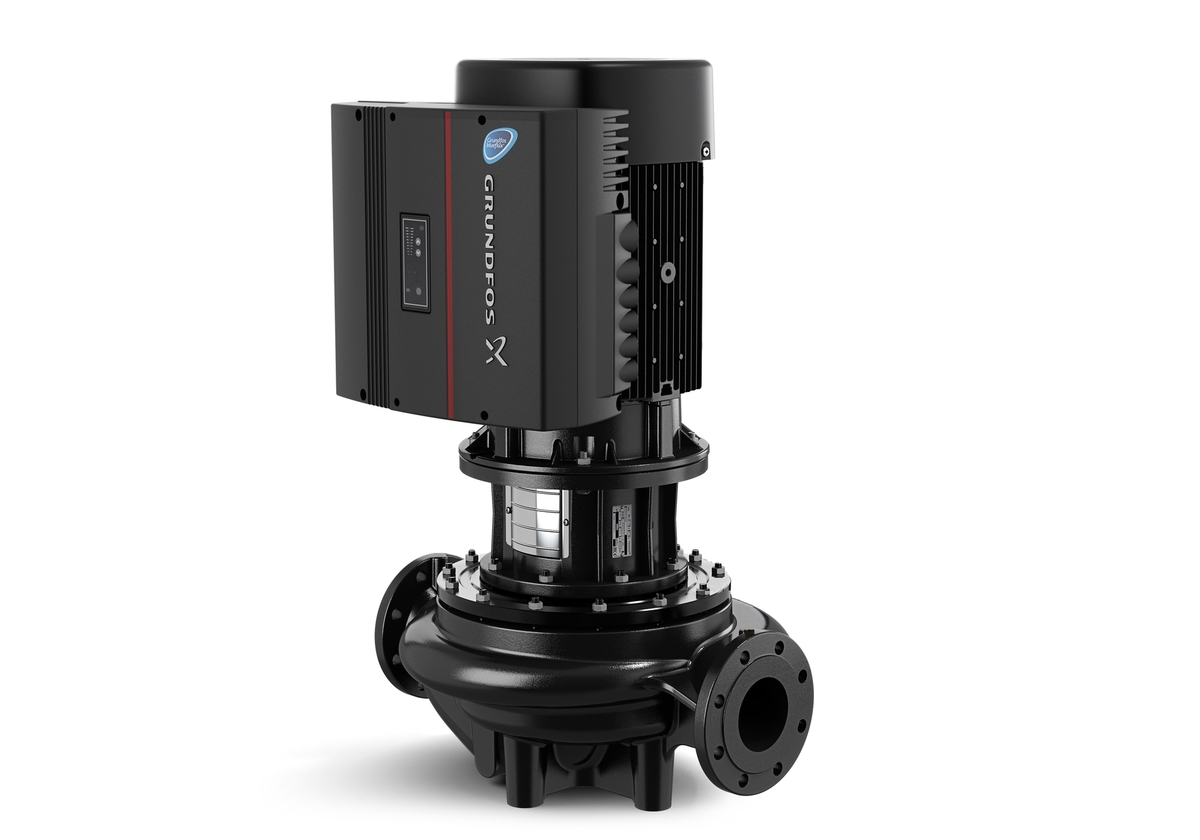

POMP TPE 65-550/2 3X380-415V 96096605

Maak uw keuze

Details

Titel	POMP TPE 65-550/2 3X380-415V 96096605
Artikelnummer	A8352952
Fabrikantnummer	9641717
EAN code	05700395799101

Fabrikant informatie

Merk	Grundfos
Aantal fasen	3
Aansluiting	Flens
Materiaalkwaliteit	Gietijzer EN-GJL-250 (GG 25)
Omgevingstemperatuur	-20-40 °C
Ondersteunt protocol voor PROFIBUS	ja
Ondersteunt protocol voor KNX	nee
Potentiaalvrij schakelcontact	ja
Elektrische aansluiting	Aansluitklemmen
Nom. spanning	380-480 V
Explosieveilig	nee
Beschermingsgraad (IP)	IP55
Communicatiebus	Overig
Bluetooth-netwerk standaard	nee
Radiostandaard WLAN 802.11	nee
Met communicatie-interface RS-232	nee
Met communicatie-interface RS-485	ja
Ondersteunt protocol voor EtherNet/IP	ja
Ondersteunt protocol voor PROFINET IO	nee
Materiaal waaier / pompwiel	Gietijzer
Aansluitstandaard inlaatzijde	EN 1092-2
Aansluitstandaard perszijde	EN 1092-2
Normmotor	ja
Motor energie-efficiëntieklasse	IE3
Communicatie	Ingebouwd
Standaard radio 2G / 3G / 4G	nee
5G-netwerk standaard	nee
Interface signaal 0-10 V / 2-10 V	ja
Interface signaal 0-20 mA / 4-20 mA	ja
Interface signaal PT100 / PT1000 / PTC	nee
Interface pulsbreedtemodulatie (PWM)	nee
Interface pulsteller	nee
Ondersteunt protocol voor CAN / CANOpen	nee
Ondersteunt protocol voor Modbus TCP	ja
Ondersteunt protocol voor Modbus RTU	ja
Ondersteunt protocol voor BACnet MS / TP	ja
Ondersteunt protocol voor BACnet IP	ja
Ondersteunt protocol voor LON / LONWorks	ja
Ondersteunt protocol voor LIN Bus	nee
Druktrap klasse	PN 16
Max. mediumtemperatuur (continu)	120 °C
Zelfaanzuigend	nee
Min. mediumtemperatuur (continu)	-25 °C
Type toerenregeling	Traploos
Toerenregeling motor	Ingebouwd
Druktrap klasse flens	PN 16
Aansluitspanning	3 x 400 V
Max. werkdruk	16 bar
Beschermingsgraad (IP-waarde)	55
Materiaal behuizing	Gietijzer
Materiaal pomphuis	Gietijzer
Dubbelpomp	nee
Isolatieklasse volgens IEC	F
Motor met verlengde as	nee
Met ovale tegenflenzen	nee
Kwaliteitsklasse pomphuis	Gietijzer EN-GJL-250 (GG 25)
Mediumtemperatuur (continu)	-25-120 °C
Kwaliteitsklasse materiaal waaier	Gietijzer EN-GJS-400-15 (GGG 40)
Aansluiting inlaatzijde	Flens
Aansluiting perszijde	Flens
Druktrap flens aansluiting inlaatzijde	PN 16
Druktrap flens aansluiting perszijde	PN 16

	100-250/4 380-415V 96110403	100-310/2 380-415V 96110297	100-330/4 380-415V 96110404	100-360/2 380-415V 96110298	100-390/2 380-415V 96110299	150-200/4 380-415V 96110627	2000 100-250/4 3X400V 96276046	2000 100-310/2 3X400V 96275686	2000 100-330/4 3X400V 96276052	2000 100-360/2 3X400V 96275692	2000 100-390/2 3X400V 96275698	2000 80-340/4 3X400V 96275968	2000 80-400/2 3X400V 96275644	50-710/2 3X380-415V 96096440	50-830/2 3X380-415V 96096441	50-900/2 3X380-415V 96096442	65-550/2 3X380-415V 96096605	65-660/2 3X380-415V 96096606	65-720/2 3X380-415V 96096607	80-340/4 380-415V 96110190	80-400/2 380-415V 96110065	80-520/2 380-415V 96110066	80-570/2 380-415V 96110067
Nom. stroom	21.16 A	29.2 A	29.08 A	35.8 A	41.8 A	29.08 A	21.16 A	29.2 A	29.08 A	35.8 A	41.8 A	21.16 A	29.2 A	29.2 A	35.8 A	41.8 A	29.2 A	35.8 A	41.8 A	21.16 A	29.2 A	35.8 A	41.8 A
Max. debiet	131 m³/h	149 m³/h	151 m³/h	160 m³/h	171 m³/h	253 m³/h	131 m³/h	149 m³/h	151 m³/h	160 m³/h	171 m³/h	91.2 m³/h	115 m³/h	53.9 m³/h	56.7 m³/h	61.1 m³/h	63.8 m³/h	71.3 m³/h	77.2 m³/h	91.2 m³/h	115 m³/h	113 m³/h	120 m³/h
Max. opvoerhoogte	25 m	31 m	33 m	36 m	39 m	20 m	25 m	31 m	33 m	36 m	39 m	34 m	40 m	71 m	83 m	90 m	55 m	66 m	72 m	34 m	40 m	52 m	57 m
Motorvermogen	11 kW	15 kW	15 kW	18.5 kW	22 kW	15 kW	11 kW	15 kW	15 kW	18.5 kW	22 kW	11 kW	15 kW	15 kW	18.5 kW	22 kW	15 kW	18.5 kW	22 kW	11 kW	15 kW	18.5 kW	22 kW
Toerental	1460 1/min	2945 1/min	1460 1/min	2940 1/min	2945 1/min	1460 1/min	1460 1/min	2945 1/min	1460 1/min	2940 1/min	2945 1/min	1460 1/min	2945 1/min	2945 1/min	2945 1/min	2945 1/min	2945 1/min	2930 1/min	2945 1/min	1460 1/min	2945 1/min	2940 1/min	2945 1/min
Inbouwlengte	670 mm	550 mm	670 mm	550 mm	550 mm	800 mm	670 mm	550 mm	670 mm	550 mm	550 mm	620 mm	440 mm	440 mm	440 mm	440 mm	475 mm	475 mm	475 mm	620 mm	440 mm	500 mm	500 mm
Frequentie	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz
Nom. debiet	131 m³/h	149 m³/h	151 m³/h	160 m³/h	171 m³/h	253 m³/h	131 m³/h	149 m³/h	151 m³/h	160 m³/h	171 m³/h	91.2 m³/h	115 m³/h	53.9 m³/h	56.7 m³/h	61.1 m³/h	63.8 m³/h	71.3 m³/h	77.2 m³/h	91.2 m³/h	115 m³/h	113 m³/h	120 m³/h
Afgegeven motorvermogen (P2)	11 kW	15 kW	15 kW	18.5 kW	22 kW	15 kW	11 kW	15 kW	15 kW	18.5 kW	22 kW	11 kW	15 kW	15 kW	18.5 kW	22 kW	15 kW	18.5 kW	22 kW	11 kW	15 kW	18.5 kW	22 kW
Minimum Efficiëntie Index (MEI)	0.45	0.7	0.69	0.7	0.7	0.65	0.45	0.7	0.69	0.7	0.7	0.7	0.68	0.7	0.7	0.7	0.53	0.53	0.7	0.7	0.68	0.7	0.7
Volumestroom (BEP)	131 m³/h	149 m³/h	151 m³/h	160 m³/h	171 m³/h	253 m³/h	131 m³/h	149 m³/h	151 m³/h	160 m³/h	171 m³/h	91.2 m³/h	115 m³/h	53.9 m³/h	56.7 m³/h	61.1 m³/h	63.8 m³/h	71.3 m³/h	77.2 m³/h	91.2 m³/h	115 m³/h	113 m³/h	120 m³/h
Druk bij volumestroom (BEP)	202.95 kPa	254.91 kPa	247.06 kPa	304.91 kPa	333.34 kPa	160.79 kPa	202.95 kPa	254.91 kPa	247.06 kPa	304.91 kPa	333.34 kPa	282.36 kPa	340.2 kPa	574.52 kPa	666.68 kPa	732.37 kPa	464.72 kPa	556.88 kPa	602.95 kPa	282.36 kPa	340.2 kPa	415.7 kPa	468.64 kPa
Npsh	33 kPa	63 kPa	51 kPa	58 kPa	59 kPa	35 kPa	33 kPa	63 kPa	51 kPa	58 kPa	59 kPa	27 kPa	44 kPa	58 kPa	65 kPa	76 kPa	28 kPa	32 kPa	36 kPa	27 kPa	44 kPa	42 kPa	47 kPa
Opvoerhoogte bij nom. debiet	202.95 kPa	254.91 kPa	247.06 kPa	304.91 kPa	333.34 kPa	160.79 kPa	202.95 kPa	254.91 kPa	247.06 kPa	304.91 kPa	333.34 kPa	282.36 kPa	340.2 kPa	574.52 kPa	666.68 kPa	732.37 kPa	464.72 kPa	556.88 kPa	602.95 kPa	282.36 kPa	340.2 kPa	415.7 kPa	468.64 kPa
Hoogte pomp	1009 mm	892 mm	1009 mm	936 mm	962 mm	1063 mm	1009 mm	892 mm	1009 mm	936 mm	962 mm	969 mm	870 mm	861 mm	905 mm	931 mm	870 mm	914 mm	940 mm	969 mm	870 mm	914 mm	940 mm
Breedte 1	290 mm	190 mm	290 mm	190 mm	190 mm	296 mm	290 mm	190 mm	290 mm	190 mm	190 mm	243 mm	180 mm	180 mm	180 mm	180 mm	178 mm	178 mm	178 mm	243 mm	180 mm	187 mm	187 mm
Breedte 2	249 mm	151 mm	249 mm	151 mm	151 mm	237 mm	249 mm	151 mm	249 mm	151 mm	151 mm	226 mm	164 mm	164 mm	164 mm	164 mm	164 mm	164 mm	164 mm	226 mm	164 mm	162 mm	162 mm
Frequentie 60 Hz	nee	nee	nee	nee	nee	nee	ja	ja	ja	ja	ja	ja	ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Nom. diameter	DN 100	DN 100	DN 100	DN 100	DN 100	DN 150	DN 100	DN 100	DN 100	DN 100	DN 100	DN 80	DN 80	DN 50	DN 50	DN 50	DN 65	DN 65	DN 65	DN 80	DN 80	DN 80	DN 80
Nom. diameter aansluiting inlaatzijde	DN 100	DN 100	DN 100	DN 100	DN 100	DN 150	DN 100	DN 100	DN 100	DN 100	DN 100	DN 80	DN 80	DN 50	DN 50	DN 50	DN 65	DN 65	DN 65	DN 80	DN 80	DN 80	DN 80
Nom. diameter aansluiting perszijde	DN 100	DN 100	DN 100	DN 100	DN 100	DN 150	DN 100	DN 100	DN 100	DN 100	DN 100	DN 80	DN 80	DN 50	DN 50	DN 50	DN 65	DN 65	DN 65	DN 80	DN 80	DN 80	DN 80
Aansluitmaat pomphuis	DN 100	DN 100	DN 100	DN 100	DN 100	Overig	DN 100	DN 100	DN 100	DN 100	DN 100	DN 80	DN 80	DN 50	DN 50	DN 50	DN 65	DN 65	DN 65	DN 80	DN 80	DN 80	DN 80
