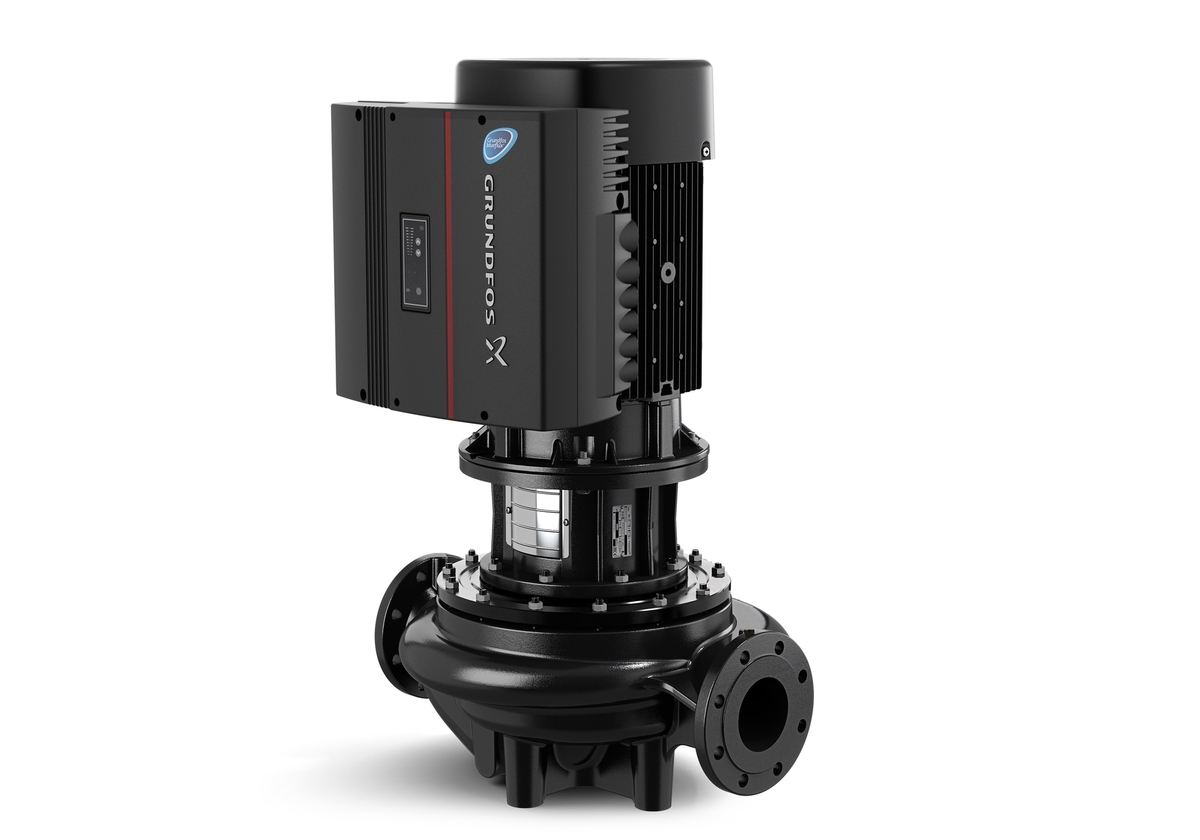

POMP TPE 100-310/2 380-415V 96110297

Maak uw keuze

Details

Titel	POMP TPE 100-310/2 380-415V 96110297
Artikelnummer	A8352583
Fabrikantnummer	1070371
EAN code	05700397024195

Fabrikant informatie

Merk	Grundfos
Aantal fasen	3
Aansluiting	Flens
Materiaalkwaliteit	Gietijzer EN-GJL-250 (GG 25)
Omgevingstemperatuur	-20-40 °C
Ondersteunt protocol voor PROFIBUS	ja
Ondersteunt protocol voor KNX	nee
Potentiaalvrij schakelcontact	ja
Elektrische aansluiting	Aansluitklemmen
Nom. spanning	380-480 V
Explosieveilig	nee
Beschermingsgraad (IP)	IP55
Communicatiebus	Overig
Bluetooth-netwerk standaard	nee
Radiostandaard WLAN 802.11	nee
Met communicatie-interface RS-232	nee
Met communicatie-interface RS-485	ja
Ondersteunt protocol voor EtherNet/IP	ja
Ondersteunt protocol voor PROFINET IO	nee
Materiaal waaier / pompwiel	Gietijzer
Aansluitstandaard inlaatzijde	EN 1092-2
Aansluitstandaard uitlaatzijde	EN 1092-2
Normmotor	ja
Motor energie-efficiëntieklasse	IE3
Communicatie	Ingebouwd
Standaard radio 2G / 3G / 4G	nee
5G-netwerk standaard	nee
Interface signaal 0-10 V / 2-10 V	ja
Interface signaal 0-20 mA / 4-20 mA	ja
Interface signaal PT100 / PT1000 / PTC	nee
Interface pulsbreedtemodulatie (PWM)	nee
Interface pulsteller	nee
Ondersteunt protocol voor CAN / CANOpen	nee
Ondersteunt protocol voor Modbus TCP	ja
Ondersteunt protocol voor Modbus RTU	ja
Ondersteunt protocol voor BACnet MS / TP	ja
Ondersteunt protocol voor BACnet IP	ja
Ondersteunt protocol voor LON / LONWorks	ja
Ondersteunt protocol voor LIN Bus	nee
Druktrap klasse	PN 16
Max. mediumtemperatuur (continu)	120 °C
Zelfaanzuigend	nee
Min. mediumtemperatuur (continu)	-25 °C
Type toerenregeling	Traploos
Toerenregeling motor	Ingebouwd
Druktrap klasse flens	PN 16
Aansluitspanning	3 x 400 V
Max. werkdruk	16 bar
Beschermingsgraad (IP-waarde)	55
Materiaal behuizing	Gietijzer
Materiaal pomphuis	Gietijzer
Dubbelpomp	nee
Isolatieklasse volgens IEC	F
Motor met verlengde as	nee
Met ovale tegenflenzen	nee
Kwaliteitsklasse pomphuis	Gietijzer EN-GJL-250 (GG 25)
Mediumtemperatuur (continu)	-25-120 °C
Kwaliteitsklasse materiaal waaier	Gietijzer EN-GJS-400-15 (GGG 40)
Aansluiting inlaatzijde	Flens
Aansluiting uitlaatzijde	Flens
Druktrap flens aansluiting inlaatzijde	PN 16
Druktrap flens aansluiting uitlaatzijde	PN 16

	100-310/2 380-415V 96110297	100-360/2 380-415V 96110298	2000 100-250/4 3X400V 96276046	2000 100-310/2 3X400V 96275686	80-340/4 380-415V 96110190	80-400/2 380-415V 96110065
Nom. stroom	29.2 A	35.8 A	21.16 A	29.2 A	21.16 A	29.2 A
Max. debiet	149 m³/h	160 m³/h	131 m³/h	149 m³/h	91.2 m³/h	115 m³/h
Max. opvoerhoogte	31 m	36 m	25 m	31 m	34 m	40 m
Motorvermogen	15 kW	18.5 kW	11 kW	15 kW	11 kW	15 kW
Toerental	2945 1/min	2940 1/min	1460 1/min	2945 1/min	1460 1/min	2945 1/min
Inbouwlengte	550 mm	550 mm	670 mm	550 mm	620 mm	440 mm
Frequentie	50 Hz	50 Hz	50/60 Hz	50/60 Hz	50 Hz	50 Hz
Nom. debiet	149 m³/h	160 m³/h	131 m³/h	149 m³/h	91.2 m³/h	115 m³/h
Afgegeven motorvermogen (P2)	15 kW	18.5 kW	11 kW	15 kW	11 kW	15 kW
Minimum Efficiëntie Index (MEI)	0.7	0.7	0.45	0.7	0.7	0.68
Volumestroom (BEP)	149 m³/h	160 m³/h	131 m³/h	149 m³/h	91.2 m³/h	115 m³/h
Druk bij volumestroom (BEP)	254.91 kPa	304.91 kPa	202.95 kPa	254.91 kPa	282.36 kPa	340.2 kPa
Npsh	63 kPa	58 kPa	33 kPa	63 kPa	27 kPa	44 kPa
Opvoerhoogte bij nom. debiet	254.91 kPa	304.91 kPa	202.95 kPa	254.91 kPa	282.36 kPa	340.2 kPa
Hoogte pomp	892 mm	936 mm	1009 mm	892 mm	969 mm	870 mm
Breedte 1	190 mm	190 mm	290 mm	190 mm	243 mm	180 mm
Breedte 2	151 mm	151 mm	249 mm	151 mm	226 mm	164 mm
Frequentie 60 Hz	nee	nee	ja	ja	nee	nee
Nom. diameter	DN 100	DN 100	DN 100	DN 100	DN 80	DN 80
Nom. diameter aansluiting inlaatzijde	DN 100	DN 100	DN 100	DN 100	DN 80	DN 80
Nom. diameter aansluiting uitlaatzijde	DN 100	DN 100	DN 100	DN 100	DN 80	DN 80
Aansluitmaat pomphuis	DN 100	DN 100	DN 100	DN 100	DN 80	DN 80
