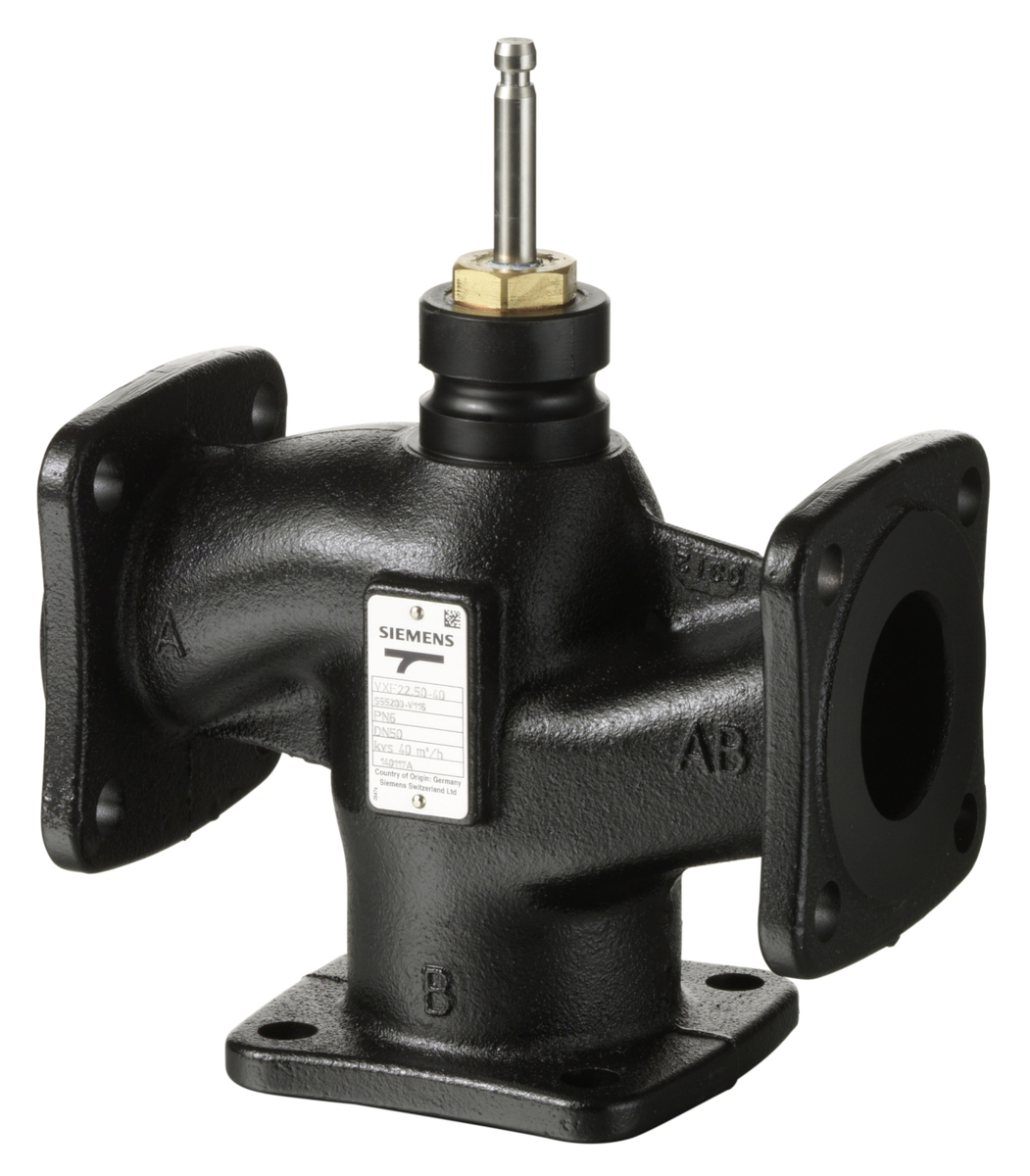

Siemens 3-wegafsl. VXF22.25-10
| Titel |
Siemens 3-wegafsl. VXF22.25-10 |
| Artikelnummer |
A8218656 |
| Fabrikantnummer |
8218656 |
| EAN code |
07612914086730 |
| Merk | Siemens |
|---|
| Oppervlaktebescherming | Overig |
|---|
| Materiaalkwaliteit | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Materiaal behuizing | Gietijzer |
|---|
| Druktrap klasse | PN 6 |
|---|
| Max. mediumtemperatuur (continu) | 130 °C |
|---|
| Min. mediumtemperatuur (continu) | -10 °C |
|---|
| Uitwendige buisdiameter alle aansluitingen | 33.7 mm |
|---|
| Met koppeling aansluiting 3 | nee |
|---|
| Druktrap klasse flens | PN 6 |
|---|
| Lengte aansluiting 1 | 75 mm |
|---|
| Lengte aansluiting 2 | 75 mm |
|---|
| Werkende lengte aansluiting 1 | 75 mm |
|---|
| Werkende lengte aansluiting 2 | 75 mm |
|---|
| Lengte aansluiting 3 | 75 mm |
|---|
| Werkende lengte aansluiting 3 | 75 mm |
|---|
| Hoogte as | 133.5 mm |
|---|
| Met T-stuk voor 4-weg aansluiting | nee |
|---|
| Slaglengte | 20 mm |
|---|
| Met koppeling aansluiting 1 | nee |
|---|
| Met koppeling aansluiting 2 | nee |
|---|
| Kvs-waarde | 10 |
|---|
| Aansluitingen | Flens |
|---|
| Mediumtemperatuur (continu) | -10-130 °C |
|---|
| Nom. diameter | DN 25 |
|---|
| Max. drukverschil in geopende stand | 3 bar |
|---|
| Lekverlies van de kvs-waarde | 0.02 % |
|---|
| Regelverhouding (Svo) | 50 % |
|---|
| Kvs-waarde bypass | 10 |
|---|
| Lekverlies van kvs-waarde bypass | 2 % |
|---|
| Inbouwwijze verdelend | ja |
|---|
