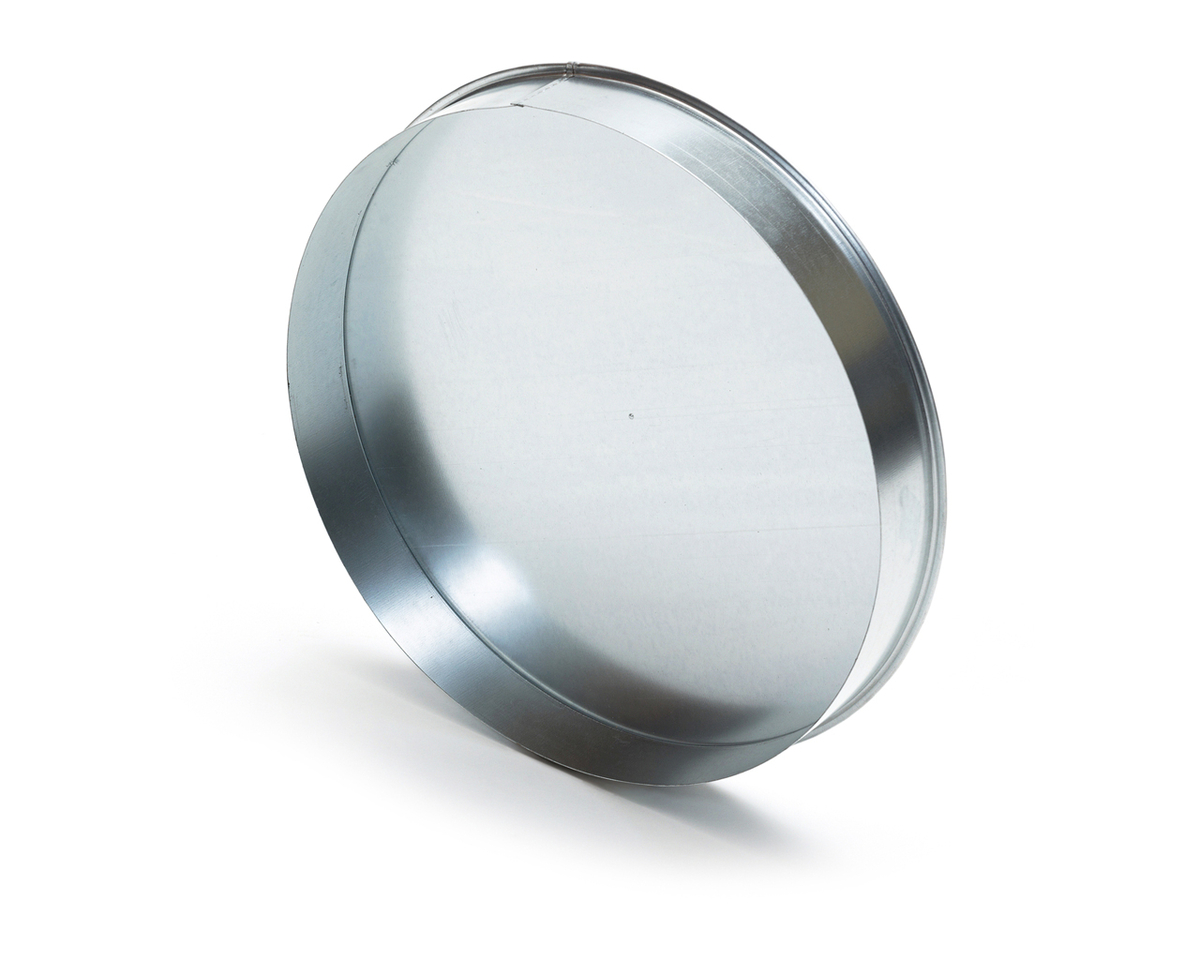

Spiralo 1000 DHS deksel voor hulpstuk DH
| Merk |
Spiralo |
| Titel |
1000 DHS deksel voor hulpstuk DH |
| Artikelnummer |
A1203242 |
| Fabrikantnummer |
0DC5823 |
| EAN code |
08715577004079 |
| | DBS deksel v.buis vv KEN-LO | DHS deksel voor hulpstuk DH | DK deflectorkap DK100 | FL flens FL100 | FLB flensbus voor buis vv K | KT kruisstuk 90gr vv KEN-LO | PLPL plakplaat T1 PLPL1.100 | RB15 segmentbocht 15gr R=1x | RB30 segmentbocht 30gr R=1x | RB45 segmentbocht 45gr R=1x |
|---|
| Aansluiting | Insteekeind | Kanaaleind | Insteekeind | | Insteekeind | | | Insteekeind | Insteekeind | Insteekeind |
|---|
| Materiaalkwaliteit | Overig | Overig | | Overig | Overig | Overig | | Overig | Overig | Overig |
|---|
| Materiaal | Sendzimir verzinkt staal | Sendzimir verzinkt staal | | Sendzimir verzinkt staal | Staal | Sendzimir verzinkt staal | | Sendzimir verzinkt staal | Sendzimir verzinkt staal | Sendzimir verzinkt staal |
|---|
| Werkende lengte | 4 mm | 110 mm | | | | | | | | |
|---|
| Insteeklengte | 96 mm | | | | 100 mm | | | 100 mm | 100 mm | 100 mm |
|---|
| Nom. kanaaldiameter | 1000 mm | 1000 mm | 1000 mm | 1000 mm | | | | 1000 mm | 1000 mm | 1000 mm |
|---|
| Hulpstukdeksel | nee | ja | | | | | | | | |
|---|
| Buisdeksel | ja | nee | | | | | | | | |
|---|
| Met voorgemonteerde afdichting | ja | nee | nee | | ja | ja | | ja | ja | ja |
|---|
| Met handgreep | nee | nee | | | | | | | | |
|---|
| Oppervlaktebehandeling | Sendzimir verzinkt | Sendzimir verzinkt | | | | | | | | |
|---|
| Materiaal kap | | | Sendzimir verzinkt staal | | | | | | | |
|---|
| Lamellenuitvoering | | | nee | | | | | | | |
|---|
| Loodslab rondom | | | nee | | | | | | | |
|---|
| Met plakplaat | | | nee | | | | | | | |
|---|
| Met gaas | | | ja | | nee | | | | | |
|---|
| Werkende hoogte | | | 2125 mm | | | | | | | |
|---|
| Met stormkraag | | | nee | | | | | | | |
|---|
| Buitendiameter kap | | | 1600 mm | | | | | | | |
|---|
| Verticaal uitblazend | | | ja | | | | | | | |
|---|
| Geschikt voor aanzuig | | | nee | | | | | | | |
|---|
| Buitendiameter | | | | 1082 mm | | | | | | |
|---|
| Oppervlaktebescherming | | | | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt | | Sendzimir verzinkt | Sendzimir verzinkt | Sendzimir verzinkt |
|---|
| Boutmaat (metrisch) | | | | 9.5 | | | | | | |
|---|
| Flensdikte | | | | 4 mm | | | | | | |
|---|
| Sleufgat | | | | nee | | | | | | |
|---|
| Dikte flens | | | | 4 mm | | | | | | |
|---|
| Steekcirkel | | | | 1041 mm | | | | | | |
|---|
| Aantal boutgaten | | | | 24 | | | | | | |
|---|
| Norm | | | | DIN 24154-R2 | | | | | | |
|---|
| Lengte | | | | | 1022 mm | | | | | |
|---|
| Hoek | | | | | 90 ° | | | | | |
|---|
| Excentrisch | | | | | nee | nee | | | | |
|---|
| Stromingsradius | | | | | nee | | | | | |
|---|
| Nom. kanaaldiameter aftakking | | | | | 1000 mm | | | | | |
|---|
| Uitvoeringsvorm | | | | | Rond luchtkanaal | | | | | |
|---|
| Hoek (graden) | | | | | 90 ° | | | | | |
|---|
| Werkende hoogte (bovenkant kanaal) | | | | | 100 mm | | | | | |
|---|
| Nom. kanaaldiameter hoofdkanaal | | | | | 1000-1000 mm | | | | | |
|---|
| Zadelstuk geperst | | | | | nee | | | | | |
|---|
| Luchtdichtheidsklasse volgens EN 1751 | | | | | D | | | D | D | D |
|---|
| Aansluiting 1 | | | | | | Insteekeind | | | | |
|---|
| Aansluiting 2 | | | | | | Insteekeind | | | | |
|---|
| Aansluiting 3 | | | | | | Insteekeind | | | | |
|---|
| Aansluiting 4 | | | | | | Insteekeind | | | | |
|---|
| Werkende lengte aansluiting 1 | | | | | | 590 mm | | 132 mm | 268 mm | 412 mm |
|---|
| Werkende lengte aansluiting 2 | | | | | | 590 mm | | 132 mm | 268 mm | 412 mm |
|---|
| Werkende lengte aansluiting 3 | | | | | | 590 mm | | | | |
|---|
| Werkende lengte aansluiting 4 | | | | | | 590 mm | | | | |
|---|
| Nom. kanaaldiameter aansluiting 1 | | | | | | 1000 mm | | | | |
|---|
| Nom. kanaaldiameter aansluiting 2 | | | | | | 1000 mm | | | | |
|---|
| Nom. kanaaldiameter aansluiting 3 | | | | | | 1000 mm | | | | |
|---|
| Nom. kanaaldiameter aansluiting 4 | | | | | | 1000 mm | | | | |
|---|
| Hoek aftakkingen | | | | | | 90 ° | | | | |
|---|
| Hoogte | | | | | | | 200 mm | | | |
|---|
| Breedte plakplaat | | | | | | | 1200 mm | | | |
|---|
| Lengte plakplaat | | | | | | | 1200 mm | | | |
|---|
| Bochthoek | | | | | | | | 15 ° | 30 ° | 45 ° |
|---|
| Instortbaar in beton | | | | | | | | nee | nee | nee |
|---|
| Bochtstraal (aantal x D) | | | | | | | | 1 | 1 | 1 |
|---|
| Bochtuitvoering | | | | | | | | Segmentbocht | Segmentbocht | Segmentbocht |
|---|
