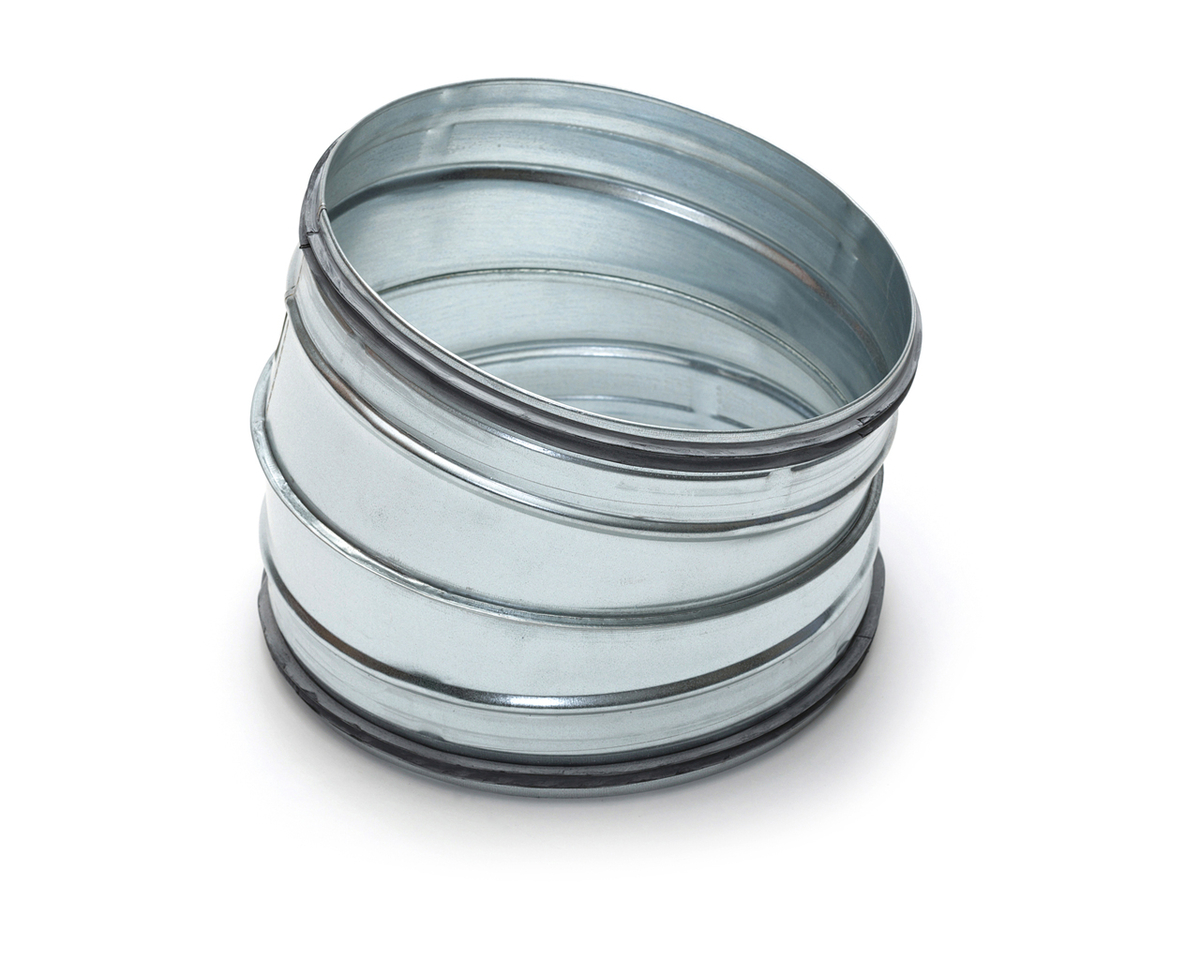

Spiralo 1000 RB15 segmentbocht 15gr R=1x

Maak uw keuze

Bel voor uw inkoopprijs!

Details

Merk	Spiralo
Titel	1000 RB15 segmentbocht 15gr R=1x
Artikelnummer	A1203951
Fabrikantnummer	0DC6185
EAN code	08715577120991

Fabrikant informatie

Merk	Air Spiralo

	DBS deksel v.buis vv KEN-LO	DHS deksel voor hulpstuk DH	DK deflectorkap DK100	FL flens FL100	FLB flensbus voor buis vv K	KT kruisstuk 90gr vv KEN-LO	PLPL plakplaat T1 PLPL1.100	RB15 segmentbocht 15gr R=1x	RB30 segmentbocht 30gr R=1x	RB45 segmentbocht 45gr R=1x
Aansluiting	Insteekeind	Kanaaleind	Insteekeind		Insteekeind			Insteekeind	Insteekeind	Insteekeind
Materiaalkwaliteit	Overig	Overig		Overig	Overig	Overig		Overig	Overig	Overig
Materiaal	Sendzimir verzinkt staal	Sendzimir verzinkt staal		Sendzimir verzinkt staal	Staal	Sendzimir verzinkt staal		Sendzimir verzinkt staal	Sendzimir verzinkt staal	Sendzimir verzinkt staal
Werkende lengte	4 mm	110 mm
Insteeklengte	96 mm				100 mm			100 mm	100 mm	100 mm
Nom. kanaaldiameter	1000 mm	1000 mm	1000 mm	1000 mm				1000 mm	1000 mm	1000 mm
Hulpstukdeksel	nee	ja
Buisdeksel	ja	nee
Met voorgemonteerde afdichting	ja	nee	nee		ja	ja		ja	ja	ja
Met handgreep	nee	nee
Oppervlaktebehandeling	Sendzimir verzinkt	Sendzimir verzinkt
Materiaal kap			Sendzimir verzinkt staal
Lamellenuitvoering			nee
Loodslab rondom			nee
Met plakplaat			nee
Met gaas			ja		nee
Werkende hoogte			2125 mm
Met stormkraag			nee
Buitendiameter kap			1600 mm
Verticaal uitblazend			ja
Geschikt voor aanzuig			nee
Buitendiameter				1082 mm
Oppervlaktebescherming				Sendzimir verzinkt	Sendzimir verzinkt	Sendzimir verzinkt		Sendzimir verzinkt	Sendzimir verzinkt	Sendzimir verzinkt
Boutmaat (metrisch)				9.5
Flensdikte				4 mm
Sleufgat				nee
Dikte flens				4 mm
Steekcirkel				1041 mm
Aantal boutgaten				12
Norm				DIN 24154-R2
Lengte					1022 mm
Hoek					90 °
Excentrisch					nee	nee
Stromingsradius					nee
Nom. kanaaldiameter aftakking					1000 mm
Uitvoeringsvorm					Rond luchtkanaal
Hoek (graden)					90 °
Werkende hoogte (bovenkant kanaal)					100 mm
Nom. kanaaldiameter hoofdkanaal					1000-1000 mm
Zadelstuk geperst					nee
Luchtdichtheidsklasse volgens EN 1751					D			D	D	D
Aansluiting 1						Insteekeind
Aansluiting 2						Insteekeind
Aansluiting 3						Insteekeind
Aansluiting 4						Insteekeind
Werkende lengte aansluiting 1						590 mm		132 mm	268 mm	412 mm
Werkende lengte aansluiting 2						590 mm		132 mm	268 mm	412 mm
Werkende lengte aansluiting 3						590 mm
Werkende lengte aansluiting 4						590 mm
Nom. kanaaldiameter aansluiting 1						1000 mm
Nom. kanaaldiameter aansluiting 2						1000 mm
Nom. kanaaldiameter aansluiting 3						1000 mm
Nom. kanaaldiameter aansluiting 4						1000 mm
Hoek aftakkingen						90 °
Hoogte							200 mm
Breedte plakplaat							1200 mm
Lengte plakplaat							1200 mm
Bochthoek								15 °	30 °	45 °
Instortbaar in beton								nee	nee	nee
Bochtstraal (aantal x D)								1	1	1
Bochtuitvoering								Segmentbocht	Segmentbocht	Segmentbocht

Onderdelen

Spiralo 1000 RB15 segmentbocht 15gr R=1x
