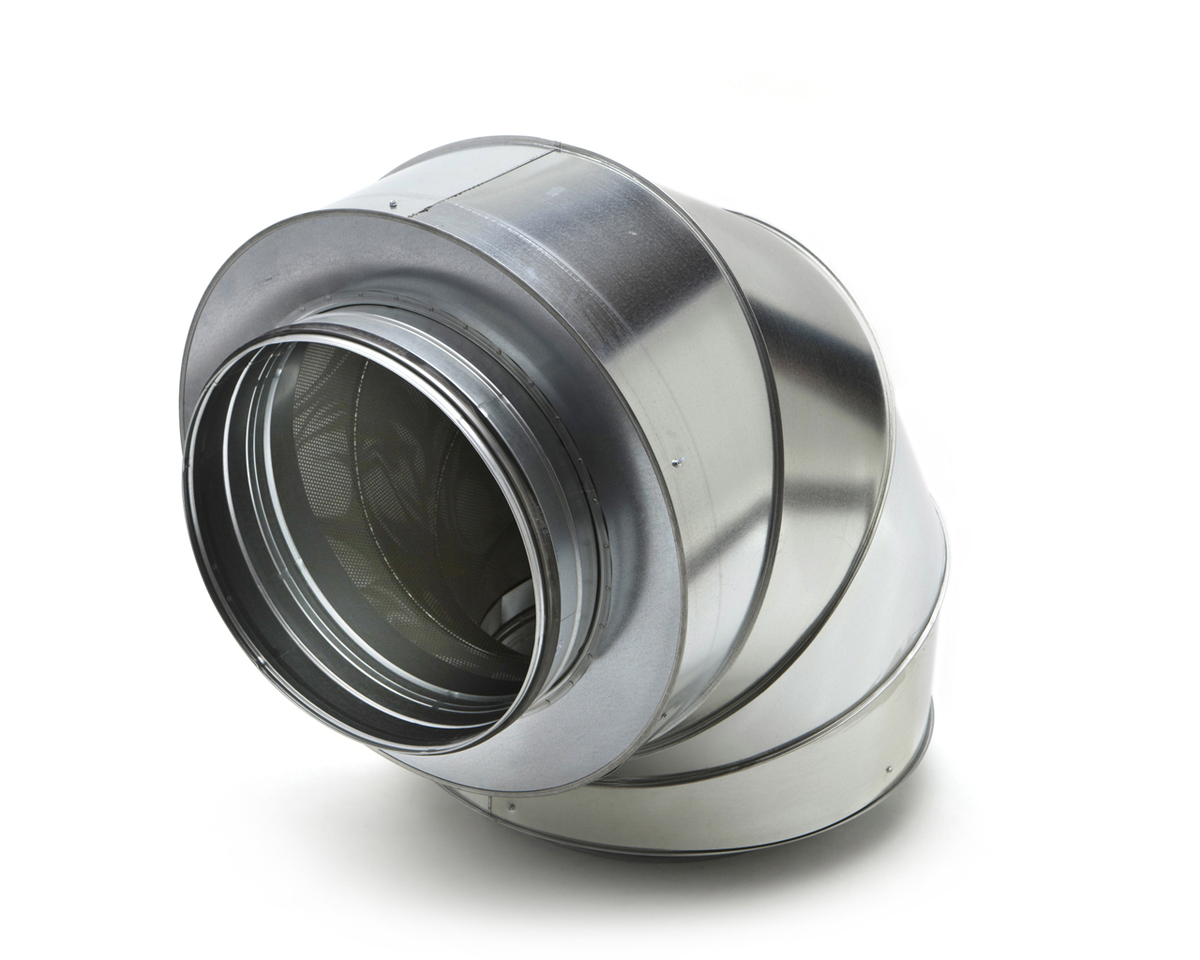

Spiralo 630 GLDB 90 bocht 90gr geluiddem
| Merk |
Spiralo |
| Titel |
630 GLDB 90 bocht 90gr geluiddem |
| Artikelnummer |
A1203394 |
| Fabrikantnummer |
0DC5974 |
| EAN code |
08715577011350 |
| | BR 45 broekstuk 45gr vv KEN- | BS tweepuntsbeugel vv rubber | GLDB 90 bocht 90gr geluiddem | KT kruisstuk 45gr vv KEN-LOK | KT kruisstuk 90gr vv KEN-LOK | PLPL plakplaat T2 PLPL2.063 | RB 15 segmentbocht 15gr R=1x | RB 30 segmentbocht 30gr R=1x |
|---|
| Geïsoleerd | nee | | | | | | | |
|---|
| Oppervlaktebescherming | Sendzimir verzinkt | Elektrolytisch verzinkt | | Sendzimir verzinkt | Sendzimir verzinkt | | Sendzimir verzinkt | Sendzimir verzinkt |
|---|
| Aansluiting 1 | Insteekeind | | | Insteekeind | Insteekeind | | | |
|---|
| Aansluiting 2 | Insteekeind | | | Insteekeind | Insteekeind | | | |
|---|
| Materiaalkwaliteit | Overig | Overig | | Overig | Overig | | Overig | Overig |
|---|
| Materiaal | Staal | Staal | | Sendzimir verzinkt staal | Sendzimir verzinkt staal | | Sendzimir verzinkt staal | Sendzimir verzinkt staal |
|---|
| Hoek | 45 ° | | | | | | | |
|---|
| Uitvoering omgekeerd (negatief) T-stuk | ja | | | | | | | |
|---|
| Excentrisch | nee | | | nee | nee | | | |
|---|
| Aansluiting 3 | Insteekeind | | | Insteekeind | Insteekeind | | | |
|---|
| Werkende lengte aansluiting 1 | 175 mm | | | 885 mm | 405 mm | | 84 mm | 169 mm |
|---|
| Werkende lengte aansluiting 2 | 360 mm | | | 255 mm | 405 mm | | 84 mm | 169 mm |
|---|
| Werkende lengte aansluiting 3 | 360 mm | | | 885 mm | 405 mm | | | |
|---|
| Nom. kanaaldiameter aansluiting 1 | 630 mm | | | 630 mm | 630 mm | | | |
|---|
| Nom. kanaaldiameter aansluiting 2 | 630 mm | | | 630 mm | 630 mm | | | |
|---|
| Nom. kanaaldiameter aansluiting 3 | 630 mm | | | 630 mm | 630 mm | | | |
|---|
| Met voorgemonteerde afdichting | ja | | ja | ja | ja | | ja | ja |
|---|
| Uitvoeringsvorm | Y-stuk | | | | | | | |
|---|
| Hoek (graden) | 45 ° | | | | | | | |
|---|
| Niet geperst | ja | | | | | | | |
|---|
| Luchtdichtheidsklasse volgens EN 1751 | D | | | | | | D | D |
|---|
| Insteeklengte aansluiting 1 | 54 mm | | | | | | | |
|---|
| Insteeklengte aansluiting 2 | 54 mm | | | | | | | |
|---|
| Insteeklengte aansluiting 3 | 54 mm | | | | | | | |
|---|
| Inlage | | Rubber | | | | | | |
|---|
| Uitwendige buisdiameter | | 630-630 mm | | | | | | |
|---|
| Geschikt voor gietijzeren buis | | nee | | | | | | |
|---|
| Max. mediumtemperatuur (continu) | | -40 °C | | | | | | |
|---|
| KIWA-keur | | nee | | | | | | |
|---|
| Toegestaan door NCP | | nee | | | | | | |
|---|
| Min. mediumtemperatuur (continu) | | 80 °C | | | | | | |
|---|
| Geschikt voor stalen buis | | nee | | | | | | |
|---|
| Geschikt voor koperen buis | | nee | | | | | | |
|---|
| Aansluitvoorziening | | Gat | | | | | | |
|---|
| Aansluitmaat aansluitvoorziening | | M10 | | | | | | |
|---|
| Geschikt voor roestvaststalen buis | | nee | | | | | | |
|---|
| Geschikt voor aluminium buis | | nee | | | | | | |
|---|
| Geschikt voor kunststof buis | | nee | | | | | | |
|---|
| Geschikt voor spiraalbuis | | ja | | | | | | |
|---|
| Sluitvoorziening | | Dubbel schroef | | | | | | |
|---|
| FM keur | | nee | | | | | | |
|---|
| VdS keur | | nee | | | | | | |
|---|
| UL-keur | | nee | | | | | | |
|---|
| ULC keur | | nee | | | | | | |
|---|
| LPCB keur | | nee | | | | | | |
|---|
| Mediumtemperatuur (continu) | | - °C | | | | | | |
|---|
| Nom. diameter | | Overig | | | | | | |
|---|
| Oppervlaktebehandeling | | Overig | | | | | | |
|---|
| Geschikt voor aantal buizen | | 1 | | | | | | |
|---|
| Soort isolatiemateriaal | | | Steenwol (MW) | | | | | |
|---|
| Isolatiedikte | | | 100 mm | | | | | |
|---|
| Nom. kanaaldiameter | | | 630 mm | | | | 630 mm | 630 mm |
|---|
| Dampremmende laag | | | nee | | | | | |
|---|
| Materiaal binnenbuis | | | Sendzimir verzinkt staal | | | | | |
|---|
| Materiaal buitenbuis | | | Sendzimir verzinkt staal | | | | | |
|---|
| Demping 125 Hz | | | 6 dB | | | | | |
|---|
| Demping 250 Hz | | | 13 dB | | | | | |
|---|
| Demping 500 Hz | | | 12 dB | | | | | |
|---|
| Demping 1000 Hz | | | 11 dB | | | | | |
|---|
| Demping 2000 Hz | | | 12 dB | | | | | |
|---|
| Demping 4000 Hz | | | 13 dB | | | | | |
|---|
| Demping 63 Hz | | | 2 dB | | | | | |
|---|
| Demping 8000 Hz | | | 12 dB | | | | | |
|---|
| Aansluiting 4 | | | | Insteekeind | Insteekeind | | | |
|---|
| Werkende lengte aansluiting 4 | | | | 885 mm | 405 mm | | | |
|---|
| Nom. kanaaldiameter aansluiting 4 | | | | 630 mm | 630 mm | | | |
|---|
| Hoek aftakkingen | | | | 45 ° | 90 ° | | | |
|---|
| Hoogte | | | | | | 200 mm | | |
|---|
| Breedte plakplaat | | | | | | 830 mm | | |
|---|
| Lengte plakplaat | | | | | | 830 mm | | |
|---|
| Aansluiting | | | | | | | Insteekeind | Insteekeind |
|---|
| Bochthoek | | | | | | | 15 ° | 30 ° |
|---|
| Instortbaar in beton | | | | | | | nee | nee |
|---|
| Bochtstraal (aantal x D) | | | | | | | 1 | 1 |
|---|
| Insteeklengte | | | | | | | 55 mm | 55 mm |
|---|
| Bochtuitvoering | | | | | | | Segmentbocht | Segmentbocht |
|---|
