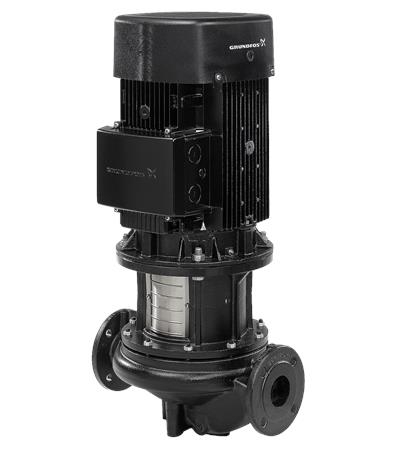

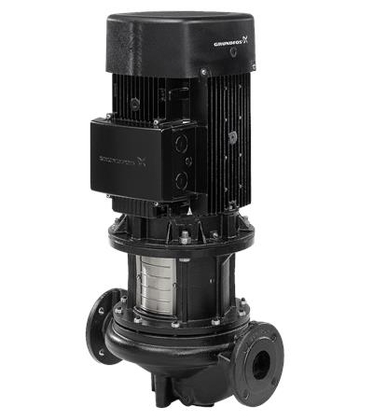

TP 100-70/4 220-240D/380-415Y 96109053
| Titel |
TP 100-70/4 220-240D/380-415Y 96109053 |
| Artikelnummer |
A8331388 |
| Fabrikantnummer |
8331388 |
| EAN code |
05700396980195 |
| Merk | Grundfos |
|---|
| Nom. stroom | 3.15 A |
|---|
| Aantal fasen | 3 |
|---|
| Aansluiting | Flens |
|---|
| Max. debiet | 100 m³/h |
|---|
| Max. opvoerhoogte | 7 m |
|---|
| Materiaalkwaliteit | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Motorvermogen | 1.5 kW |
|---|
| Flensvorm | Rond |
|---|
| Toerental | 1445 1/min |
|---|
| Omgevingstemperatuur | -20-55 °C |
|---|
| Ondersteunt protocol voor PROFIBUS | nee |
|---|
| Ondersteunt protocol voor KNX | nee |
|---|
| Potentiaalvrij schakelcontact | nee |
|---|
| Elektrische aansluiting | Aansluitklemmen |
|---|
| Nom. spanning | 220-240 V |
|---|
| Inbouwlengte | 550 mm |
|---|
| Explosieveilig | nee |
|---|
| Frequentie | 50 Hz |
|---|
| Beschermingsgraad (IP) | IP55 |
|---|
| Bluetooth-netwerk standaard | nee |
|---|
| Radiostandaard WLAN 802.11 | nee |
|---|
| Met communicatie-interface RS-232 | nee |
|---|
| Met communicatie-interface RS-485 | nee |
|---|
| Nom. debiet | 79.1 m³/h |
|---|
| Ondersteunt protocol voor EtherNet/IP | nee |
|---|
| Ondersteunt protocol voor PROFINET IO | nee |
|---|
| Materiaal waaier / pompwiel | Gietijzer |
|---|
| Afgegeven motorvermogen (P2) | 1.5 kW |
|---|
| Minimum Efficiëntie Index (MEI) | 0.7 |
|---|
| Volumestroom (BEP) | 79.1 m³/h |
|---|
| Druk bij volumestroom (BEP) | 47.06 kPa |
|---|
| Aansluitstandaard inlaatzijde | EN 1092-2 |
|---|
| Aansluitstandaard perszijde | EN 1092-2 |
|---|
| Normmotor | ja |
|---|
| Motor energie-efficiëntieklasse | IE3 |
|---|
| Communicatie | Geen |
|---|
| Standaard radio 2G / 3G / 4G | nee |
|---|
| 5G-netwerk standaard | nee |
|---|
| Interface signaal 0-10 V / 2-10 V | nee |
|---|
| Interface signaal 0-20 mA / 4-20 mA | nee |
|---|
| Interface signaal PT100 / PT1000 / PTC | nee |
|---|
| Interface pulsbreedtemodulatie (PWM) | nee |
|---|
| Interface pulsteller | nee |
|---|
| Ondersteunt protocol voor CAN / CANOpen | nee |
|---|
| Ondersteunt protocol voor Modbus TCP | nee |
|---|
| Ondersteunt protocol voor Modbus RTU | nee |
|---|
| Ondersteunt protocol voor BACnet MS / TP | nee |
|---|
| Ondersteunt protocol voor BACnet IP | nee |
|---|
| Ondersteunt protocol voor LON / LONWorks | nee |
|---|
| Ondersteunt protocol voor LIN Bus | nee |
|---|
| Druktrap klasse | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | 120 °C |
|---|
| Zelfaanzuigend | nee |
|---|
| Npsh | 17 kPa |
|---|
| Min. mediumtemperatuur (continu) | -25 °C |
|---|
| Toerenregeling motor | Geen |
|---|
| Druktrap klasse flens | PN 16 |
|---|
| Aansluitspanning | 3 x 400 V |
|---|
| Max. werkdruk | 16 bar |
|---|
| Beschermingsgraad (IP-waarde) | 55 |
|---|
| Materiaal behuizing | Gietijzer |
|---|
| Opvoerhoogte bij nom. debiet | 46.57 kPa |
|---|
| Materiaal pomphuis | Gietijzer |
|---|
| Hoogte pomp | 634 mm |
|---|
| Breedte 1 | 190 mm |
|---|
| Breedte 2 | 151 mm |
|---|
| Dubbelpomp | nee |
|---|
| Frequentie 60 Hz | nee |
|---|
| Isolatieklasse volgens IEC | F |
|---|
| Motor met verlengde as | nee |
|---|
| Met ovale tegenflenzen | nee |
|---|
| Kwaliteitsklasse pomphuis | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Mediumtemperatuur (continu) | -25-120 °C |
|---|
| Nom. diameter | DN 100 |
|---|
| Kwaliteitsklasse materiaal waaier | Gietijzer EN-GJL-200 (GG 20) |
|---|
| Aansluiting inlaatzijde | Flens |
|---|
| Nom. diameter aansluiting inlaatzijde | DN 100 |
|---|
| Nom. diameter aansluiting perszijde | DN 100 |
|---|
| Aansluitmaat pomphuis | DN 100 |
|---|
| Aansluiting perszijde | Flens |
|---|
| Druktrap flens aansluiting inlaatzijde | PN 16 |
|---|
| Druktrap flens aansluiting perszijde | PN 16 |
|---|
