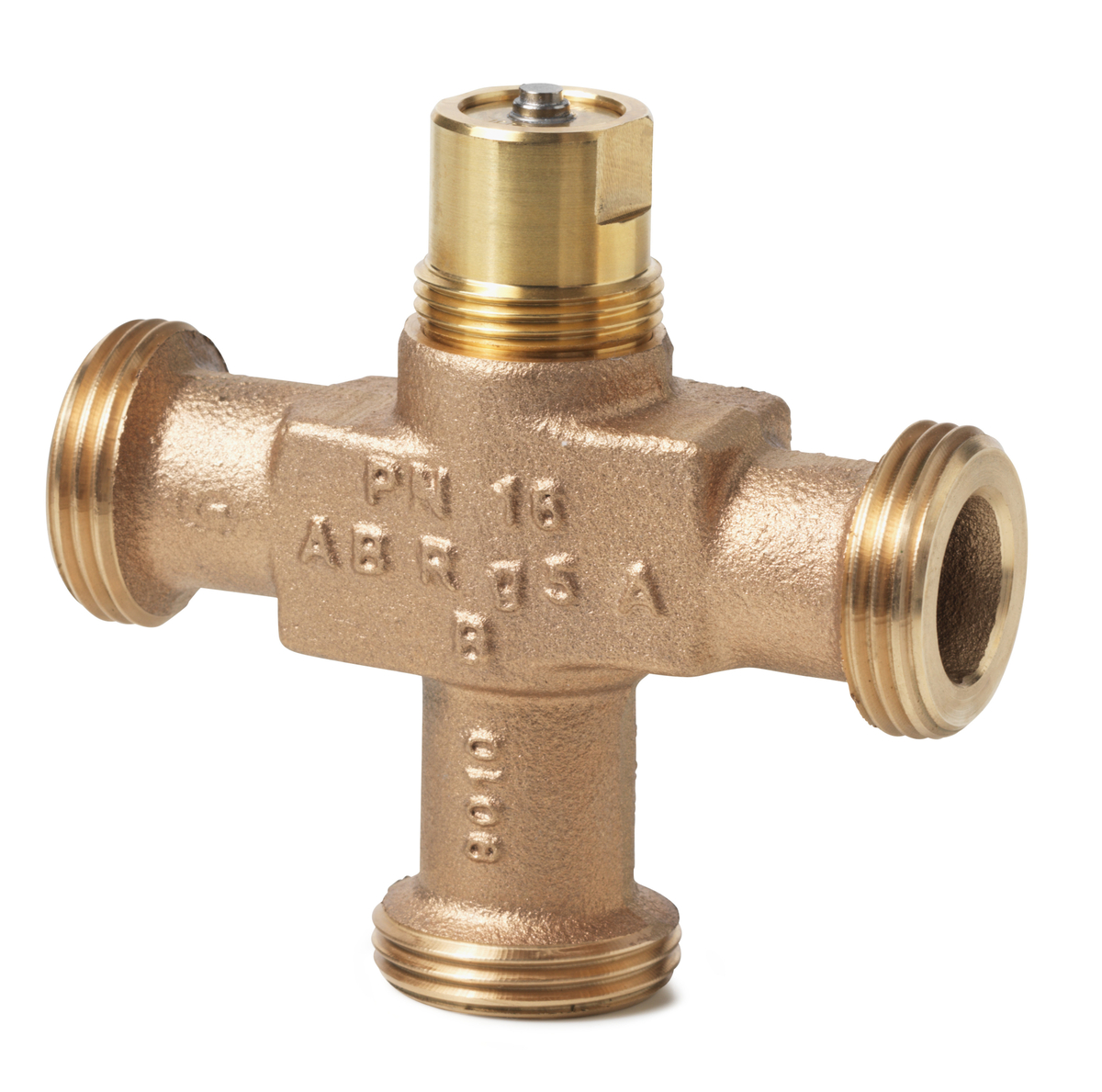

3-WEGAFSL.MET DRAADAANSLUITING DRAADAANSLUITING
| Titel |
3-WEGAFSL.MET DRAADAANSLUITING DRAADAANSLUITING |
| Artikelnummer |
A8218214 |
| Fabrikantnummer |
8218214 |
| EAN code |
07612914011459 |
| Merk | Siemens |
|---|
| Oppervlaktebescherming | Onbehandeld |
|---|
| Materiaalkwaliteit | Overig |
|---|
| Druktrap klasse | PN 16 |
|---|
| Uitwendige buisdiameter alle aansluitingen | 21.3 mm |
|---|
| Met koppeling aansluiting 3 | ja |
|---|
| Druktrap klasse flens | PN 16 |
|---|
| Lengte aansluiting 1 | 50 mm |
|---|
| Lengte aansluiting 2 | 50 mm |
|---|
| Werkende lengte aansluiting 1 | 50 mm |
|---|
| Werkende lengte aansluiting 2 | 50 mm |
|---|
| Met T-stuk voor 4-weg aansluiting | nee |
|---|
| Met koppeling aansluiting 1 | ja |
|---|
| Met koppeling aansluiting 2 | ja |
|---|
| Aansluitingen | Buitendraad |
|---|
| Nom. diameter | DN 15 |
|---|
| Lekverlies van de kvs-waarde | 0.02 % |
|---|
| Regelverhouding (Svo) | 50 % |
|---|
| Grondkarakteristiek bypass | Lineair |
|---|

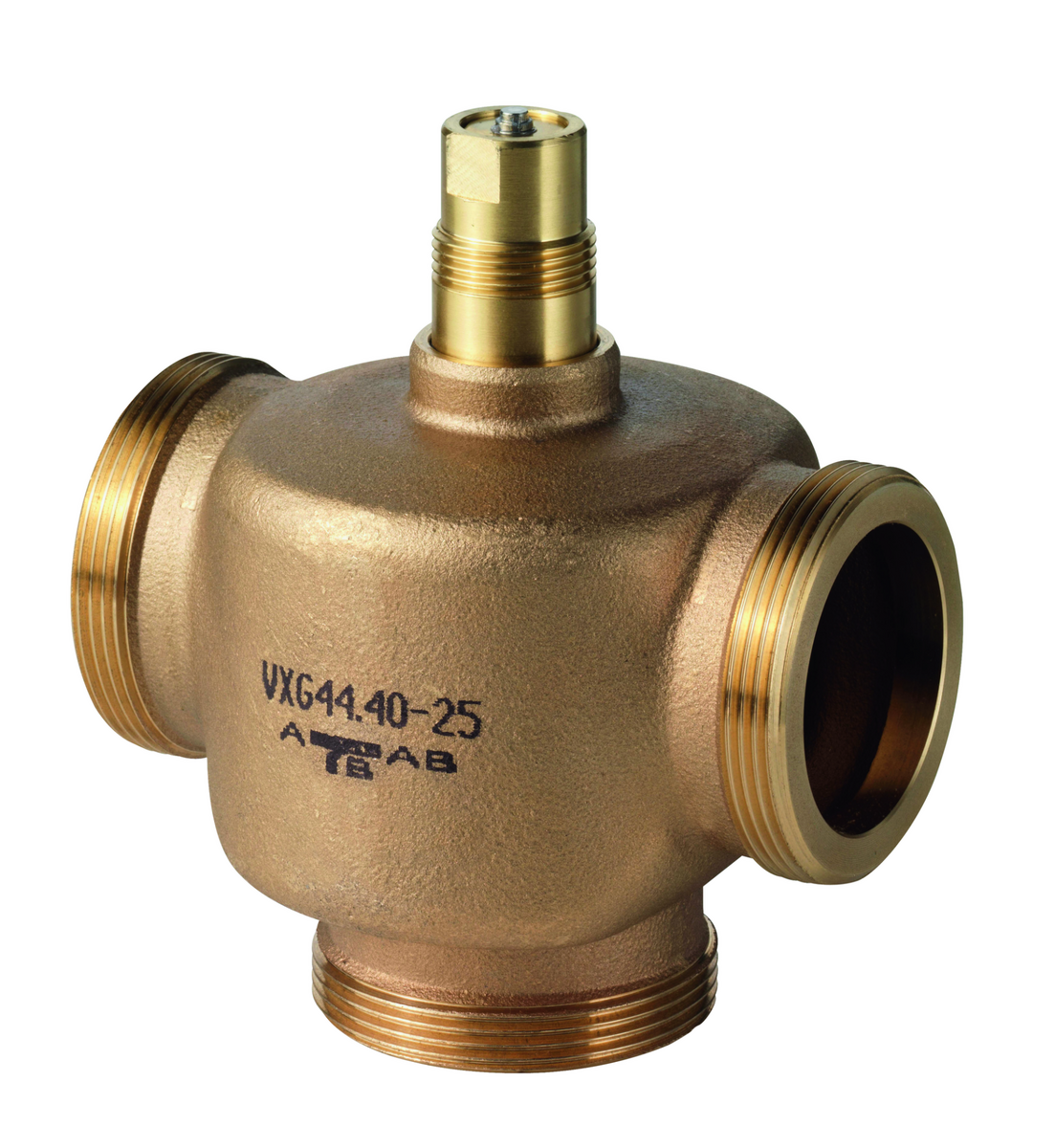

| | DRAADAANSLUITING | VXG41.15 | VXG44.15- |
|---|
| Materiaal behuizing | Brons | Messing | Brons |
|---|
| Max. mediumtemperatuur (continu) | 120 °C | 150 °C | 120 °C |
|---|
| Min. mediumtemperatuur (continu) | 1 °C | -25 °C | 1 °C |
|---|
| Lengte aansluiting 3 | 58 mm | 50 mm | 58 mm |
|---|
| Werkende lengte aansluiting 3 | 58 mm | 50 mm | 58 mm |
|---|
| Hoogte as | 45 mm | 122.5 mm | 45 mm |
|---|
| Slaglengte | 5.5 mm | 20 mm | 5.5 mm |
|---|
| Kvs-waarde | 0.25 | 4 | 0.4 |
|---|
| Mediumtemperatuur (continu) | 1-120 °C | -25-150 °C | 1-120 °C |
|---|
| Max. drukverschil in geopende stand | 4 bar | 8 bar | 4 bar |
|---|
| Grondkarakteristiek | Lineair | Equiprocentueel | Lineair |
|---|
| Kvs-waarde bypass | 0.25 | 4 | 0.4 |
|---|
| Lekverlies van kvs-waarde bypass | 0.02 % | 33 % | 0.02 % |
|---|
| Inbouwwijze verdelend | nee | ja | nee |
|---|
