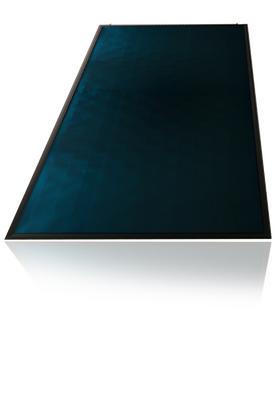

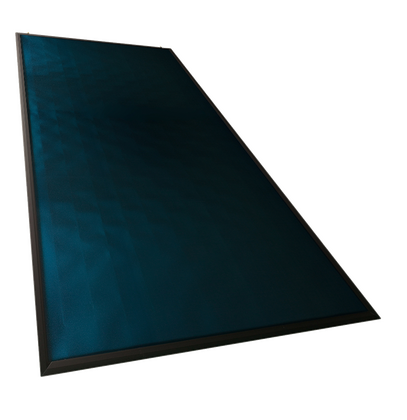

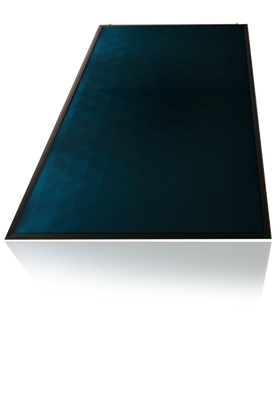

Atag collectorset 7,5M2 platd. horizonta

Maak uw keuze
Merk Atag
Titel collectorset 7,5M2 platd. horizonta
Artikelnummer A0650434
Fabrikantnummer 0251384
EAN code 08719743861237
MerkATAG
Energie-efficiëntieklasseA
Collectorefficiëntie67 %
Primaire coëfficiënt (a1)3.67 W/(m².K)
Secundaire coëfficiënt (a2)0.02 W/(m².K²)
Instralingshoekmodifier (IAM)0.96
Optische efficiëntie0.856 %
Uitwendige buisdiameter alle aansluitingen15 mm
Plaatsing collector aan gevelnee
Plaatsing collector in hellend daknee
Hoogte collector94 mm
Nom. diameter alle aansluitingen3/8" (10)
AansluitingenBuitendraad cilindrisch BSPP-G (ISO 228-1)
Max. toelaatbare bedrijfsdruk6 bar
CollectorprincipeVlakke plaat
Glycolbestendigja
Geschikt voor gesloten systeemja
Geschikt voor zwembadwaterverwarmingnee
Thermisch lintnee
Draadmaat alle aansluitingen3/8" (10)
 10,0M2 opdak H/V COS1110,0M2 platd horizonta10,0M2 platd verticaal2,5M2 opdak H/V COS1032,5M2 platd. horizonta2,5M2 platd. verticaal5,0M2 opdak H/V COS1085,0M2 platd. horizonta5,0M2 platd. verticaal7,5M2 opdak H/V COS1137,5M2 platd. horizonta7,5M2 platd. verticaal
Totale oppervlakte10 m²10 m²10 m²2.5 m²2.5 m²2.5 m²5 m²5 m²5 m²7.5 m²7.5 m²7.5 m²
Collectoroppervlakte9.12 m²9.12 m²9.12 m²2.28 m²2.28 m²2.28 m²4.56 m²4.56 m²4.56 m²6.84 m²6.84 m²6.84 m²
Plaatsing collector op hellend dakjaneeneejaneeneejaneeneejaneenee
Plaatsing collector op platdakneejajaneejajaneejajaneejaja
Opstelling collector portraitjaneejajaneejajaneejajaneeja
Opstelling collector landscapejajaneejajaneejajaneejajanee
Lengte collector2119 mm1183 mm2119 mm2119 mm1183 mm2119 mm2119 mm1183 mm2119 mm2119 mm1183 mm2119 mm
Breedte collector4732 mm8852 mm4732 mm1183 mm2138 mm1183 mm2366 mm4426 mm2366 mm3549 mm6564 mm3549 mm
