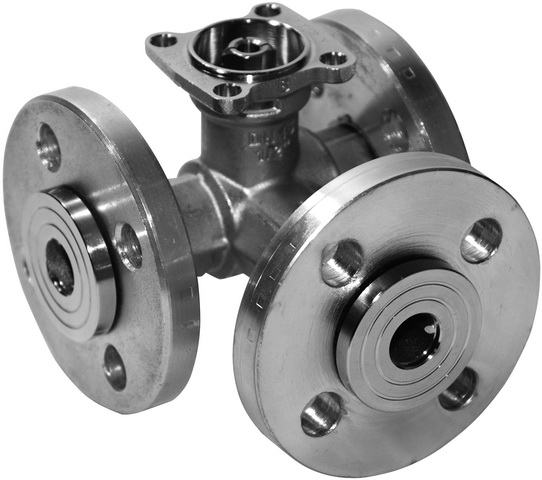

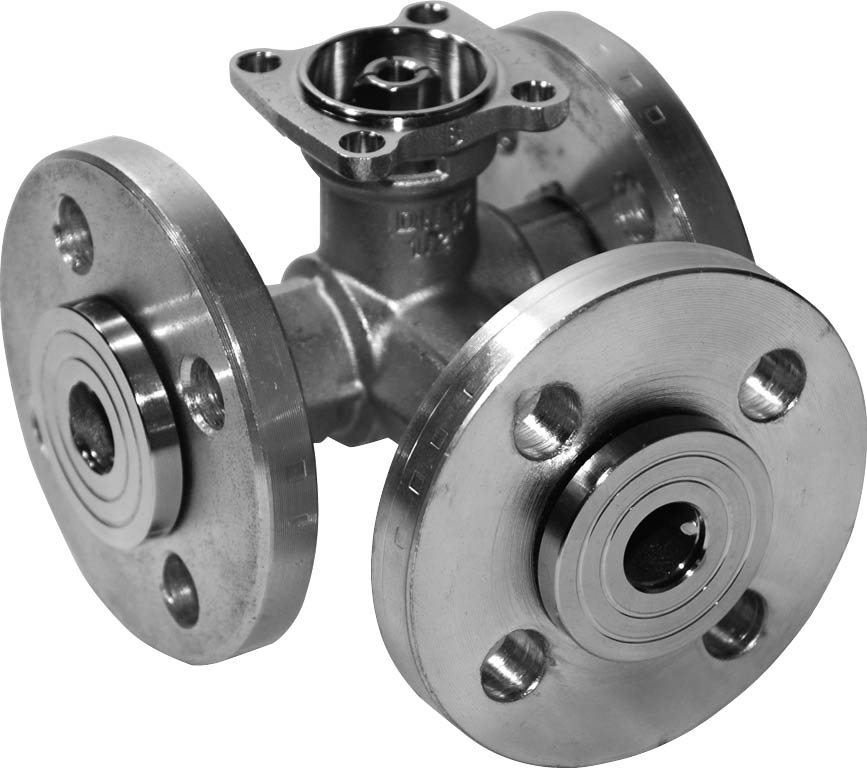

Betec kogelkraan 3W DN50 Kvs 25 RG R7050
| Titel |
Betec kogelkraan 3W DN50 Kvs 25 RG R7050 |
| Artikelnummer |
A8616833 |
| Fabrikantnummer |
8616833 |
| EAN code |
07630498108808 |
| Merk | Belimo |
|---|
| Oppervlaktebescherming | Vernikkeld |
|---|
| Materiaalkwaliteit | Messing ontzinkingsarm |
|---|
| Materiaal behuizing | Messing |
|---|
| Max. mediumtemperatuur (continu) | 100 °C |
|---|
| Met koppeling aansluiting 1 | ja |
|---|
| Met koppeling aansluiting 2 | ja |
|---|
| Mediumtemperatuur (continu) | - °C |
|---|
| Grondkarakteristiek | Equiprocentueel |
|---|
| | 3W DN50 Kvs 25 RG R7050 | R409 | R417 |
|---|
| Druktrap klasse | PN 6 | PN 16 | PN 16 |
|---|
| Min. mediumtemperatuur (continu) | -10 °C | 6 °C | 6 °C |
|---|
| Uitwendige buisdiameter alle aansluitingen | 60.3 mm | | |
|---|
| Met koppeling aansluiting 3 | ja | | |
|---|
| Druktrap klasse flens | PN 6 | | |
|---|
| Lengte aansluiting 1 | 82.5 mm | 37 mm | 42.75 mm |
|---|
| Lengte aansluiting 2 | 82.5 mm | 37 mm | 42.75 mm |
|---|
| Lengte aansluiting 3 | 121 mm | | |
|---|
| Met T-stuk voor 4-weg aansluiting | nee | | |
|---|
| Kvs-waarde | 25 | 0.63 | 4 |
|---|
| Aansluitingen | Flens | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) |
|---|
| Nom. diameter | DN 50 | DN 10 | DN 20 |
|---|
| Max. drukverschil in geopende stand | 100 bar | 200 bar | 200 bar |
|---|
| Regelverhouding (Svo) | 100 % | 50 % | 100 % |
|---|
| Kvs-waarde bypass | 17.5 | | |
|---|
| Lekverlies van kvs-waarde bypass | 2 % | | |
|---|
| Grondkarakteristiek bypass | Lineair | | |
|---|
| Inbouwwijze verdelend | nee | | |
|---|
| Aansluiting 1 | | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) |
|---|
| Aansluiting 2 | | Buitendraad metrisch | Buitendraad metrisch |
|---|
| Met debietmeetnippel | | nee | nee |
|---|
| Automatische debietregeling | | nee | nee |
|---|
| Nom. diameter aansluiting 2 | | DN 15 | DN 20 |
|---|
| Uitwendige buisdiameter aansluiting 1 | | 21.3 mm | 26.9 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | | 21.3 mm | 26.9 mm |
|---|
| Kv-waarde | | - | - |
|---|
| Nom. diameter aansluiting 1 | | DN 15 | DN 20 |
|---|
