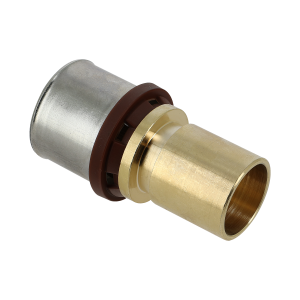

Bonfix Alu-pers insteekverloop 32x28 2004325
| Merk |
Bonfix |
| Titel |
Alu-pers insteekverloop 32x28 2004325 |
| Artikelnummer |
A1075301 |
| Fabrikantnummer |
2004325 |
| EAN code |
08717845204327 |
| Merk | BONFIX |
|---|
| Model | 1-delig |
|---|
| Vorm | Recht |
|---|
| Aansluiting 1 | Persmof |
|---|
| Aansluiting 2 | Insteek (push-fitting) |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Contourcode aansluiting 1 | TH/U/H |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 10 bar |
|---|
| Hoofdkleur fitting | Messing |
|---|
| Met aansluitingsindicator | ja |
|---|
| Zeta-waarde | 0.5 |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| KIWA-keur | ja |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Werkende lengte aansluiting 1 | 2.5 mm |
|---|
| Werkende lengte aansluiting 2 | 4 mm |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Verlopend | ja |
|---|
| Max. werkdruk bij 20°C | 10 bar |
|---|
| Mediumtemperatuur (continu) | -20-90 °C |
|---|
| Met thermische isolatie | nee |
|---|
| Hoge treksterkte | ja |
|---|
| Systeemgebonden | ja |
|---|
| Materiaal aansluiting 1 | Messing |
|---|
| Materiaal aansluiting 2 | Messing |
|---|
| Kwaliteitsklasse aansluiting 1 | CuZn40Pb2 (CW617N) |
|---|
| Kwaliteitsklasse aansluiting 2 | CuZn40Pb2 (CW617N) |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| VdS keur | nee |
|---|
| Met TUV goedkeuring | nee |
|---|
| DVGW-keur voor gas | nee |
|---|
| DVGW-keur voor water | nee |
|---|
| Gecertificeerd volgens NF 545 | nee |
|---|
| Gastec QA | nee |
|---|
| KOMO-keur | ja |
|---|
| Type goedkeuring volgens BBR / EKS | nee |
|---|
| | 20x2 x 22 | 26x22 | 32x28 2004325 |
|---|
| Lengte | 64.7 mm | 65.2 mm | 71.7 mm |
|---|
| Wanddikte aansluitleiding, aansluiting 1 | 2 mm | 3 mm | 3.5 mm |
|---|
| Max. mediumtemperatuur (continu) | 120 °C | 120 °C | |
|---|
| Nom. diameter aansluiting 2 | DN 20 | DN 20 | DN 25 |
|---|
| Min. mediumtemperatuur (continu) | -20 °C | -20 °C | |
|---|
| Uitwendige buisdiameter aansluiting 1 | 20 mm | 26 mm | 32 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 22 mm | 22 mm | 28 mm |
|---|
| Lengte aansluiting 1 | 29.7 mm | 30.2 mm | 34.7 mm |
|---|
| Lengte aansluiting 2 | 35 mm | 35 mm | 37 mm |
|---|
| Wanddikte aansluiting 1 | 3.35 mm | 3.85 mm | 3.75 mm |
|---|
| Wanddikte aansluiting 2 | 0.5 mm | 2.5 mm | 2.5 mm |
|---|
| Nom. diameter aansluiting 1 | DN 15 | DN 20 | DN 25 |
|---|
| Contourcode | Meerdere | Meerdere | |
|---|
| DVGW-keur | nee | nee | |
|---|
