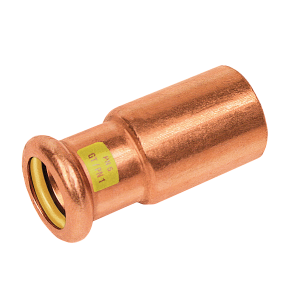

Bonfix -Press RK GAS Insteek verloopkoppeling 28 x 15mm

Maak uw keuze

Details

Merk	Bonfix
Titel	-Press RK GAS Insteek verloopkoppeling 28 x 15mm
Artikelnummer	A1091582
Fabrikantnummer	500320
EAN code	08717845055363

Fabrikant informatie

Merk	BONFIX
Oppervlaktebescherming aansluiting 1	Onbehandeld
Oppervlaktebehandeling aansluiting 1	Onbehandeld
Max. bedrijfsdruk bij max. medium temperatuur	16 bar
Hoofdkleur fitting	Overig
Met aansluitingsindicator	nee
Max. mediumtemperatuur (continu)	70 °C
Afgedopt	nee
Met pakkingen	nee
Gastec QA	ja
Min. mediumtemperatuur (continu)	-20 °C
Met aftapper	nee
Met ontluchter	nee
FM keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Materiaal afdichting	Gehydroneerd nitril rubber (HNBR)
Max. werkdruk bij 20°C	16 bar
Systeemgebonden	nee
Contourcode	M
Materiaal aansluiting 1	Koper
Kwaliteitsklasse aansluiting 1	Cu-DHP (CW024A)
DIN-CERTCO certificaat	nee
VdS keur	nee
Met TUV goedkeuring	nee
DVGW-keur voor gas	nee
DVGW-keur voor water	nee
KIWA-keur	nee
KOMO-keur	nee
Type goedkeuring volgens BBR / EKS	nee

	Bocht 45° 28 x 28 mm	Bocht 45° 35 x 35 mm	Eindkap 15 mm	Eindkap 22 mm	Eindkap 28 mm	Eindkap 35 mm	Insteek verloopkoppeling 28 x 15mm	Insteek verloopkoppeling 28 x 22 mm	Knie 1/2"buitendraad x 15 mm	Overschuifkoppeling 15 x 15 mm	Overschuifkoppeling 22 x 22 mm	Overschuifkoppeling 28 x 28 mm	Overschuifkoppeling 35 x 35 mm	Schroefbus 1 1/4" binnendraad x 35 mm	Schroefbus 1" binnendraad x 22 mm	Schroefbus 1" binnendraad x 28 mm	Schroefbus 1/2" binnendraad x 22 mm	T-stuk 15 x 1/2 binnendraad x 15 mm	T-stuk 28 x 28 x 28 mm	T-stuk 35 x 35 x 35 mm	T-stuk verlopend 22 x 15 x 15 mm	T-stuk verlopend 22 x 15 x 22 mm	T-stuk verlopend 22 x 22 x 15 mm	T-stuk verlopend 35 x 22 x 35 mm
Model	1-delig	1-delig					1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk
Vorm	Bocht	Bocht					Recht	Recht	Knie	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Recht
Aansluiting 1	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Insteek (push-fitting)	Insteek (push-fitting)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Aansluiting 2	Persmof	Persmof					Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Bochthoek	45 °	45 °							90 °
Oppervlaktebescherming aansluiting 2	Onbehandeld	Onbehandeld					Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebehandeling aansluiting 2	Onbehandeld	Onbehandeld					Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Contourcode aansluiting 1	M	M								M	M	M	M					M	M	M	M	M	M	M
Contourcode aansluiting 2	M	M					M	M	M	M	M	M	M	M	M	M	M		M	M	M	M	M	M
Nom. diameter aansluiting 2	DN 25	DN 32					DN 12	DN 20	DN 12	DN 12	DN 20	DN 25	DN 32	DN 32	DN 20	DN 25	DN 20	1/2" (15)	DN 25	DN 32	DN 12	DN 12	DN 20	DN 20
Excentrisch	nee	nee					nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Uitwendige buisdiameter aansluiting 1	28 mm	35 mm	15 mm	22 mm	28 mm	35 mm	28 mm	28 mm	20.955 mm	15 mm	22 mm	28 mm	35 mm	41.91 mm	33.249 mm	33.249 mm	20.955 mm	15 mm	28 mm	35 mm	22 mm	22 mm	22 mm	35 mm
Uitwendige buisdiameter aansluiting 2	28 mm	35 mm					15 mm	22 mm	15 mm	15 mm	22 mm	28 mm	35 mm	35 mm	22 mm	28 mm	22 mm	18.631 mm	28 mm	35 mm	15 mm	15 mm	22 mm	22 mm
Lengte aansluiting 1	13.5 mm	16 mm		24 mm	27 mm	32 mm		24 mm		18 mm	24 mm	27 mm	32 mm					18 mm	26 mm	32 mm
Lengte aansluiting 2	13.5 mm	16 mm								18 mm	24 mm	27 mm	32 mm						26 mm	32 mm
Met stootnok/-rand	ja	ja					ja	ja	ja	nee	nee	nee	nee	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
Verlopend	nee	nee					ja	ja	ja	nee	nee	nee	nee	ja	ja	ja	ja	ja	nee	nee	ja	ja	ja	ja
Mediumtemperatuur (continu)	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-120 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C	-20-70 °C
Nom. diameter aansluiting 1	DN 25	DN 32	DN 12	DN 20	DN 25	DN 32	DN 25	DN 25	1/2" (15)	DN 12	DN 20	DN 25	DN 32	1 1/4" (32)	1" (25)	1" (25)	1/2" (15)	DN 12	DN 25	DN 32	DN 20	DN 20	DN 20	DN 32
Met thermische isolatie	nee	nee					nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Hoge treksterkte	ja	ja					ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
Materiaal aansluiting 2	Koper	Koper					Koper	Koper	Koper	Koper	Koper	Koper	Koper	Koper	Koper	Koper	Koper	Koper	Koper	Koper	Koper	Koper	Koper	Koper
Kwaliteitsklasse aansluiting 2	Cu-DHP (CW024A)	Cu-DHP (CW024A)					Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)
DVGW-keur	nee	nee					nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Gecertificeerd volgens NF 545	nee	nee					nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Voldoet aan NF 545			nee	nee	nee	nee
Lengte							57 mm	58 mm		47 mm	64 mm	72 mm	88 mm	58 mm	48 mm	48 mm	39 mm
Sleutelwijdte														47 mm	38 mm	38 mm	26 mm
Hoek																		90 °	90 °	90 °	90 °	90 °	90 °	90 °
Stromende uitvoering (met binnenradius)																		nee	nee	nee	nee	nee	nee	nee
Materiaal aansluiting 3																		Koper	Koper	Koper	Koper	Koper	Koper	Koper
Kwaliteitsklasse aansluiting 3																		Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)	Cu-DHP (CW024A)
Oppervlaktebescherming aansluiting 3																		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebehandeling aansluiting 3																		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Contourcode aansluiting 3																		M	M	M	M	M	M	M
Nom. diameter aansluiting 3																		DN 12	DN 25	DN 32	DN 12	DN 20	DN 12	DN 32
Aansluiting 3																		Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Uitwendige buisdiameter aansluiting 3																		15 mm	28 mm	35 mm	15 mm	22 mm	15 mm	35 mm
Lengte aansluiting 3																		18 mm	26 mm	32 mm
Meerdelig																		nee	nee	nee	nee	nee	nee	nee
