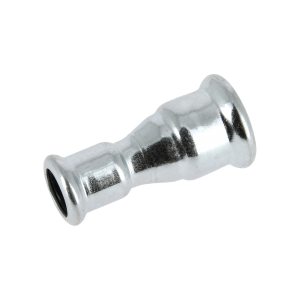

Bonfix Copper-press Staalverzinkt Rechte verloopsok 28 x 22 mm
| Merk |
Bonfix |
| Titel |
Copper-press Staalverzinkt Rechte verloopsok 28 x 22 mm |
| Artikelnummer |
A1095110 |
| Fabrikantnummer |
302730 |
| EAN code |
08717845027308 |
| Merk | BONFIX |
|---|
| Model | 1-delig |
|---|
| Aansluiting 2 | Persmof |
|---|
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Contourcode aansluiting 2 | M |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 16 bar |
|---|
| Hoofdkleur fitting | Overig |
|---|
| Met aansluitingsindicator | nee |
|---|
| Max. mediumtemperatuur (continu) | 120 °C |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| Min. mediumtemperatuur (continu) | -30 °C |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Verlopend | ja |
|---|
| Max. werkdruk bij 20°C | 16 bar |
|---|
| Mediumtemperatuur (continu) | -30-120 °C |
|---|
| Met thermische isolatie | nee |
|---|
| Hoge treksterkte | ja |
|---|
| Systeemgebonden | nee |
|---|
| Contourcode | M |
|---|
| Materiaal aansluiting 1 | Staal |
|---|
| Materiaal aansluiting 2 | Staal |
|---|
| Kwaliteitsklasse aansluiting 1 | Overig |
|---|
| Kwaliteitsklasse aansluiting 2 | Overig |
|---|
| DVGW-keur | nee |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| Met TUV goedkeuring | nee |
|---|
| DVGW-keur voor gas | nee |
|---|
| DVGW-keur voor water | nee |
|---|
| Gecertificeerd volgens NF 545 | nee |
|---|
| KIWA-keur | nee |
|---|
| Gastec QA | nee |
|---|
| KOMO-keur | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee |
|---|
| | Knie 1/2 buitendraad x 15 mm. | Knie 3/8 buitendraad x 15 mm. | Rechte verloopsok 22 x 15 mm | Rechte verloopsok 28 x 22 mm |
|---|
| Vorm | Knie | Knie | Recht | Recht |
|---|
| Aansluiting 1 | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Persmof | Persmof |
|---|
| Lengte | 66 mm | 59 mm | 47.85 mm | 56.4 mm |
|---|
| Bochthoek | 90 ° | 90 ° | | |
|---|
| Nom. diameter aansluiting 2 | DN 12 | DN 12 | DN 12 | DN 20 |
|---|
| Uitwendige buisdiameter aansluiting 1 | 20.955 mm | 16.662 mm | 22 mm | 28 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 15 mm | 15 mm | 15 mm | 22 mm |
|---|
| Lengte aansluiting 1 | 39 mm | 33 mm | 24 mm | 27 mm |
|---|
| Lengte aansluiting 2 | 27 mm | 26 mm | 23.85 mm | 29.4 mm |
|---|
| Werkende lengte aansluiting 1 | 26 mm | 23 mm | | |
|---|
| Werkende lengte aansluiting 2 | 9 mm | 8 mm | 5.85 mm | 5.4 mm |
|---|
| Nom. diameter aansluiting 1 | 1/2" (15) | 3/8" (10) | DN 20 | DN 25 |
|---|
| Contourcode aansluiting 1 | | | M | M |
|---|
