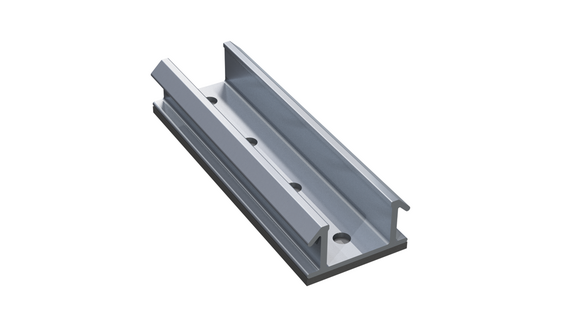

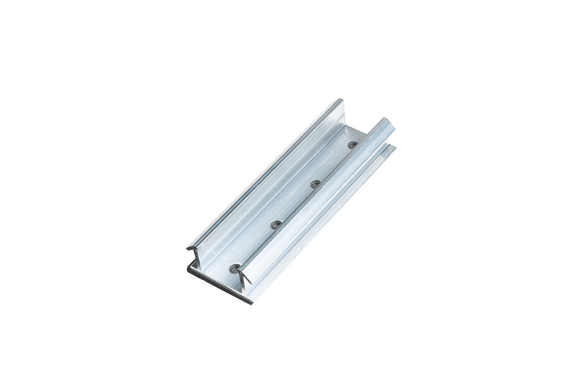

ClickFit EVO montageprofiel landscape st
Titel |
ClickFit EVO montageprofiel landscape st |
Artikelnummer |
A7720319 |
Fabrikantnummer |
7720319 |
EAN code |
08719925881800 |
Merk | ESDEC |
---|
Oppervlaktebescherming | Overig |
---|
| adapterprofiel staaldak gol | alu.montagerail 1060mm | alu.montagerail 3500mm | dakhaak universeel | eindkap grijs | eindkap zwart | eindklemsteun staaldak (doo | eindklemsteun zwart | kabelclip | koppelstuk | moduleklem grijs universeel | moduleklem zwart universeel | montagehulp | montageprofiel landscape st | montageprofiel portrait sta | schroefbit Torx 30 hol | uitvulrubber tbv dakhaak |
---|
Breedte | 120 mm | 40 mm | 40 mm | | 51.5 mm | 51.5 mm | 51.5 mm | 51.5 mm | 57 mm | 26 mm | 36 mm | 36 mm | 30 mm | 23 mm | 23 mm | 6.35 mm | 32 mm |
---|
Uitvoering | Overig | | | | Eindkap | Eindkap | Eindkap | Eindkap | Overig | | Eindkap | Klemstuk | Overig | | | Overig | Overig |
---|
Hoogte | 50 mm | 37 mm | 37 mm | | 68 mm | 68 mm | 37 mm | 37 mm | 50 mm | 34 mm | 60 mm | 60 mm | 31.6 mm | 38 mm | 55 mm | 6.35 mm | 20 mm |
---|
Diepte | 17.6 mm | | | | 87 mm | 87 mm | 41.6 mm | 41.6 mm | 65 mm | | 45 mm | 45 mm | 37 mm | | | 25 mm | 135 mm |
---|
Materiaal | Overig | Aluminium | Aluminium | Staal | Overig | Overig | Overig | Overig | Overig | Staal | Staal | Staal | Overig | Aluminium | Aluminium | Roestvaststaal (RVS) | Overig |
---|
Met bevestigingsmateriaal | nee | | | ja | nee | nee | nee | nee | nee | | nee | nee | nee | | | nee | nee |
---|
Gewicht | | 0.566 kg/m | 0.566 kg/m | | | | | | | 0.27 kg/m | | | | 0.537 kg/m | 0.626 kg/m | | |
---|
Kabelkanaal geïntegreerd | | nee | nee | | | | | | | nee | | | | ja | ja | | |
---|
Lengte | | 1.06 m | 3.5 m | | | | | | | 0.2 m | | | | 120 m | 0.39 m | | |
---|
Gewicht per meter | | 0.566 kg | 0.566 kg | | | | | | | | | | | 0.537 kg | 0.626 kg | | |
---|
Weerstandsmoment Wy | | 2669 mm³ | 2669 mm³ | | | | | | | | | | | 2669 mm³ | 2669 mm³ | | |
---|
Weerstandsmoment Wx | | 2546 mm³ | 2546 mm³ | | | | | | | | | | | 2546 mm³ | 2546 mm³ | | |
---|
Kabelkanaal optioneel | | ja | ja | | | | | | | ja | | | | nee | nee | | |
---|
Met montageplaat | | | | ja | | | | | | | | | | | | | |
---|
Verstelbaar | | | | ja | | | | | | | | | | | | | |
---|
Dakbedekking | | | | Pan | | | | | | | | | | | | | |
---|
Hellingshoek | | | | 10-60 ° | | | | | | | | | | | | | |
---|
Verankeringswijze | | | | Schroeven | | | | | | | | | | | | | |
---|
Geschikt voor dakbedekking | | | | Pan | | | | | | | | | | | | | |
---|
Oriëntatie | | | | Verticaal | | | | | | | | | | | | | |
---|
Breedte haak | | | | 36 mm | | | | | | | | | | | | | |
---|
Materiaaldikte haak | | | | 2.5 mm | | | | | | | | | | | | | |
---|
Geschikt voor gevelbevestiging | | | | nee | | | | | | | | | | | | | |
---|
Geschikt voor bevestiging op schuin dak | | | | ja | | | | | | | | | | | | | |
---|
Geschikt voor bevestiging op plat dak | | | | nee | | | | | | | | | | | | | |
---|
Geschikt voor bevestiging in open terrein | | | | nee | | | | | | | | | | | | | |
---|
Geschikt voor indak bevestiging | | | | nee | | | | | | | | | | | | | |
---|
Dakperforatie noodzakelijk | | | | nee | | | | | | | | | | | | | |
---|
Geschikt voor bevestiging als gevelelement | | | | nee | | | | | | | | | | | | | |
---|
Geschikt voor bevestiging als afdak/zonnescherm | | | | nee | | | | | | | | | | | | | |
---|
Breedte montageplaat | | | | 36 mm | | | | | | | | | | | | | |
---|
Lengte montageplaat | | | | 184.15 mm | | | | | | | | | | | | | |
---|
Hoogte montageplaat | | | | 168.35 mm | | | | | | | | | | | | | |
---|
Voor framehoogte | | | | | 29-50 mm | 29-50 mm | 29-50 mm | 29-50 mm | 29-50 mm | | 29-50 mm | 29-50 mm | 29-50 mm | | | | 29-50 mm |
---|
