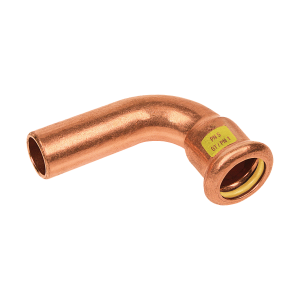

Copper-press Bocht 35mm 90gr.mof/spie ga
| Titel |
Copper-press Bocht 35mm 90gr.mof/spie ga |
| Artikelnummer |
A1091626 |
| Fabrikantnummer |
500525 |
| EAN code |
08717845055622 |
| Merk | BONFIX |
|---|
| Model | 1-delig |
|---|
| Vorm | Bocht |
|---|
| Aansluiting 2 | Persmof |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Contourcode aansluiting 2 | M |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 16 bar |
|---|
| Hoofdkleur fitting | Overig |
|---|
| Met aansluitingsindicator | nee |
|---|
| Max. mediumtemperatuur (continu) | 70 °C |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| Gastec QA | ja |
|---|
| Min. mediumtemperatuur (continu) | -20 °C |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Materiaal afdichting | Gehydroneerd nitril rubber (HNBR) |
|---|
| Max. werkdruk bij 20°C | 16 bar |
|---|
| Met thermische isolatie | nee |
|---|
| Hoge treksterkte | ja |
|---|
| Systeemgebonden | nee |
|---|
| Contourcode | M |
|---|
| Materiaal aansluiting 1 | Koper |
|---|
| Materiaal aansluiting 2 | Koper |
|---|
| Kwaliteitsklasse aansluiting 1 | Cu-DHP (CW024A) |
|---|
| Kwaliteitsklasse aansluiting 2 | Cu-DHP (CW024A) |
|---|
| DVGW-keur | nee |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| VdS keur | nee |
|---|
| Met TUV goedkeuring | nee |
|---|
| DVGW-keur voor gas | nee |
|---|
| DVGW-keur voor water | nee |
|---|
| Gecertificeerd volgens NF 545 | nee |
|---|
| KIWA-keur | nee |
|---|
| KOMO-keur | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee |
|---|
| | 15mm 45gr.gas | 15mm 45gr.mof/spie ga | 15mm 90gr.gas | 15mm 90gr.mof/spie ga | 22mm 45gr.gas | 22mm 45gr.mof/spie ga | 22mm 90gr.gas | 22mm 90gr.mof/spie ga | 28mm 45gr.mof/spie ga | 28mm 90gr.gas | 28mm 90gr.mof/spie ga | 35mm 45gr.mof/spie ga | 35mm 90gr.gas | 35mm 90gr.mof/spie ga |
|---|
| Aansluiting 1 | Persmof | Insteek (push-fitting) | Persmof | Insteek (push-fitting) | Persmof | Insteek (push-fitting) | Persmof | Insteek (push-fitting) | Insteek (push-fitting) | Persmof | Insteek (push-fitting) | Insteek (push-fitting) | Persmof | Insteek (push-fitting) |
|---|
| Bochthoek | 45 ° | 45 ° | 90 ° | 90 ° | 45 ° | 45 ° | 90 ° | 90 ° | 45 ° | 90 ° | 90 ° | 45 ° | 90 ° | 90 ° |
|---|
| Contourcode aansluiting 1 | M | | M | | M | | M | | | M | | | M | |
|---|
| Nom. diameter aansluiting 2 | DN 12 | DN 12 | DN 12 | DN 12 | DN 20 | DN 20 | DN 20 | DN 20 | DN 25 | DN 25 | DN 25 | DN 32 | DN 32 | DN 32 |
|---|
| Uitwendige buisdiameter aansluiting 1 | 15 mm | 15 mm | 15 mm | 15 mm | 22 mm | 22 mm | 22 mm | 22 mm | 28 mm | 28 mm | 28 mm | 35 mm | 35 mm | 35 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 15 mm | 15 mm | 15 mm | 15 mm | 22 mm | 22 mm | 22 mm | 22 mm | 28 mm | 28 mm | 28 mm | 35 mm | 35 mm | 35 mm |
|---|
| Verlopend | nee | ja | nee | ja | nee | ja | nee | ja | ja | nee | ja | ja | nee | ja |
|---|
| Mediumtemperatuur (continu) | -20-70 °C | -20-70 °C | -20-70 °C | -20-120 °C | -20-70 °C | -20-70 °C | -20-70 °C | -20-120 °C | -20-70 °C | -20-70 °C | -20-120 °C | -20-70 °C | -20-70 °C | -20-120 °C |
|---|
| Nom. diameter aansluiting 1 | DN 12 | DN 12 | DN 12 | DN 12 | DN 20 | DN 20 | DN 20 | DN 20 | DN 25 | DN 25 | DN 25 | DN 32 | DN 32 | DN 32 |
|---|
| Lengte aansluiting 1 | | | | | 12 mm | | 23 mm | | | 27 mm | | | 32 mm | |
|---|
| Lengte aansluiting 2 | | | | | 12 mm | 24 mm | 23 mm | 23 mm | 27 mm | 27 mm | 27 mm | 32 mm | 32 mm | 32 mm |
|---|
