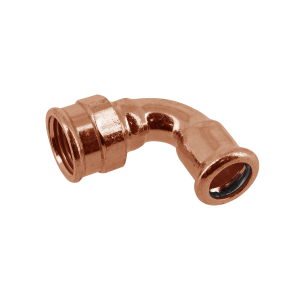

Copper-press Knie 1/2" binnendraad x 12 mm

Maak uw keuze

Details

Titel	Copper-press Knie 1/2" binnendraad x 12 mm
Artikelnummer	A1091237
Fabrikantnummer	401602
EAN code	08717845052003

Fabrikant informatie

Merk	BONFIX
Model	1-delig
Vorm	Knie
Aansluiting 2	Persmof
Bochthoek	90 °
Oppervlaktebescherming aansluiting 1	Onbehandeld
Oppervlaktebehandeling aansluiting 1	Onbehandeld
Oppervlaktebescherming aansluiting 2	Onbehandeld
Oppervlaktebehandeling aansluiting 2	Onbehandeld
Contourcode aansluiting 2	M
Max. bedrijfsdruk bij max. medium temperatuur	16 bar
Hoofdkleur fitting	Overig
Max. mediumtemperatuur (continu)	120 °C
Afgedopt	nee
Met pakkingen	nee
Excentrisch	nee
KIWA-keur	ja
Met aftapper	nee
Met ontluchter	nee
Met stootnok/-rand	ja
FM keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Materiaal afdichting	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Verlopend	ja
Max. werkdruk bij 20°C	16 bar
Mediumtemperatuur (continu)	-30-120 °C
Met thermische isolatie	nee
Hoge treksterkte	ja
Systeemgebonden	nee
Contourcode	M
Materiaal aansluiting 1	Koper
Materiaal aansluiting 2	Koper
Kwaliteitsklasse aansluiting 1	Cu-DHP (CW024A)
Kwaliteitsklasse aansluiting 2	Cu-DHP (CW024A)
DVGW-keur	nee
DIN-CERTCO certificaat	nee
VdS keur	nee
Met TUV goedkeuring	nee
DVGW-keur voor gas	nee
DVGW-keur voor water	nee
Gecertificeerd volgens NF 545	nee
Gastec QA	nee
KOMO-keur	nee
Type goedkeuring volgens BBR / EKS	nee

	1 1/4" binnendraad x 35 mm	1 1/4" buitendraad x 35 mm	1/2" binnendraad x 12 mm	1/2" binnendraad x 15 mm	1/2" binnendraad x 22 mm	1/2" buitendraad x 12 mm	1/2" buitendraad x 15 mm	3/4" binnendraad x 22 mm	3/4" buitendraad x 22 mm	3/8" binnendraad x 12 mm	3/8" binnendraad x 15 mm	3/8" buitendraad x 15 mm
Sleutelwijdte	49 mm	40 mm				19 mm		32 mm	26 mm
Aansluiting 1	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)
Lengte	99 mm	116 mm	52 mm	56 mm	64 mm	64 mm	66 mm	69 mm	84 mm	45 mm	52 mm	62 mm
Met aansluitingsindicator	ja	nee	ja	ja	ja	nee	nee	ja	nee	ja	ja	nee
Nom. diameter aansluiting 2	DN 32	DN 32	DN 10	DN 12	DN 20	DN 10	DN 12	DN 20	DN 20	DN 10	DN 12	DN 12
Min. mediumtemperatuur (continu)	-20 °C	-30 °C	-20 °C	-20 °C	-20 °C	-30 °C	-30 °C	-20 °C	-30 °C	-20 °C	-20 °C	-30 °C
Uitwendige buisdiameter aansluiting 1	41.91 mm	41.91 mm	20.955 mm	20.955 mm	20.955 mm	20.955 mm	20.955 mm	26.441 mm	26.441 mm	16.662 mm	16.662 mm	16.662 mm
Uitwendige buisdiameter aansluiting 2	35 mm	35 mm	12 mm	15 mm	22 mm	12 mm	15 mm	22 mm	22 mm	12 mm	15 mm	15 mm
Lengte aansluiting 1	42 mm	64 mm	22 mm	23 mm	37 mm	38 mm	39 mm	29 mm	48 mm	18 mm	19 mm	35 mm
Lengte aansluiting 2	57 mm	52 mm	30 mm	33 mm	27 mm	26 mm	27 mm	40 mm	36 mm	27 mm	33 mm	27 mm
Werkende lengte aansluiting 1	23 mm	45 mm	9 mm	10 mm	13 mm	25 mm	26 mm	14 mm	33 mm	8 mm	9 mm	25 mm
Werkende lengte aansluiting 2	25 mm	20 mm	14 mm	15 mm	14 mm	10 mm	9 mm	16 mm	12 mm	11 mm	15 mm	9 mm
Nom. diameter aansluiting 1	1 1/4" (32)	1 1/4" (32)	1/2" (15)	1/2" (15)	1/2" (15)	1/2" (15)	1/2" (15)	3/4" (20)	3/4" (20)	3/8" (10)	3/8" (10)	3/8" (10)
