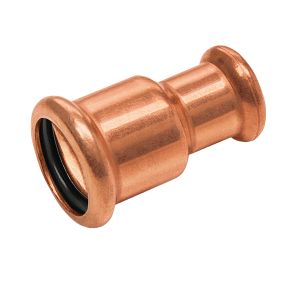

Copper-press Verloopkoppeling 35 x 22 mm
| Titel |
Copper-press Verloopkoppeling 35 x 22 mm |
| Artikelnummer |
A1091056 |
| Fabrikantnummer |
403572 |
| EAN code |
08717845054335 |
| Merk | BONFIX |
|---|
| Model | 1-delig |
|---|
| Vorm | Recht |
|---|
| Aansluiting 1 | Persmof |
|---|
| Aansluiting 2 | Persmof |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Contourcode aansluiting 1 | M |
|---|
| Contourcode aansluiting 2 | M |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 16 bar |
|---|
| Hoofdkleur fitting | Overig |
|---|
| Met aansluitingsindicator | ja |
|---|
| Max. mediumtemperatuur (continu) | 120 °C |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| KIWA-keur | ja |
|---|
| Min. mediumtemperatuur (continu) | -30 °C |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Verlopend | ja |
|---|
| Max. werkdruk bij 20°C | 16 bar |
|---|
| Mediumtemperatuur (continu) | -30-120 °C |
|---|
| Met thermische isolatie | nee |
|---|
| Hoge treksterkte | ja |
|---|
| Systeemgebonden | nee |
|---|
| Contourcode | M |
|---|
| Materiaal aansluiting 1 | Koper |
|---|
| Materiaal aansluiting 2 | Koper |
|---|
| Kwaliteitsklasse aansluiting 1 | Cu-DHP (CW024A) |
|---|
| Kwaliteitsklasse aansluiting 2 | Cu-DHP (CW024A) |
|---|
| DVGW-keur | nee |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| VdS keur | nee |
|---|
| Met TUV goedkeuring | nee |
|---|
| DVGW-keur voor gas | nee |
|---|
| DVGW-keur voor water | nee |
|---|
| Gecertificeerd volgens NF 545 | nee |
|---|
| Gastec QA | nee |
|---|
| KOMO-keur | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee |
|---|
| | 22 x 15 mm | 28 x 22 mm | 35 x 22 mm |
|---|
| Lengte | 47.85 mm | 56.4 mm | 65.2 mm |
|---|
| Wanddikte aansluitleiding, aansluiting 1 | 1 mm | 1.2 mm | |
|---|
| Wanddikte aansluitleiding, aansluiting 2 | 1 mm | 1 mm | |
|---|
| Nom. diameter aansluiting 2 | DN 12 | DN 20 | DN 20 |
|---|
| Uitwendige buisdiameter aansluiting 1 | 22 mm | 28 mm | 35 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 15 mm | 22 mm | 22 mm |
|---|
| Lengte aansluiting 1 | 24 mm | 27 mm | 32 mm |
|---|
| Lengte aansluiting 2 | 23.85 mm | 29.4 mm | 33.2 mm |
|---|
| Werkende lengte aansluiting 2 | 5.85 mm | 5.4 mm | 9.2 mm |
|---|
| Wanddikte aansluiting 1 | 1.5 mm | 1.5 mm | |
|---|
| Wanddikte aansluiting 2 | 1.5 mm | 1.5 mm | |
|---|
| Nom. diameter aansluiting 1 | DN 20 | DN 25 | DN 32 |
|---|
