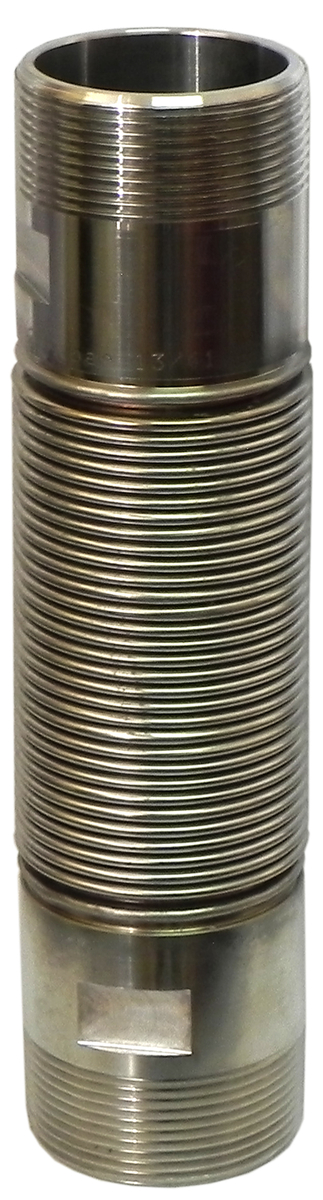

gAvilar compensator RVS G1" L=165mm Pmax

Maak uw keuze

Titel	gAvilar compensator RVS G1" L=165mm Pmax
Artikelnummer	A3391927
Fabrikantnummer	0BN3369
EAN code	08718558872100

Merk	Madas s.r.l.
Met koppelingen	nee
Materiaal balg	Roestvaststaal (RVS)
Met inwendige geleidingsbuis	nee
Uitvoeringsvorm	Axiaal
Max. werkdruk bij 20°C	3 bar
Kwaliteitsklasse balg	RVS 304 (1.4301)
Type goedkeuring volgens BBR / EKS	nee

	DN100 L=175mm Pm	DN50 L=155mm Pma	DN65 L=155mm Pma	DN80 L=165mm Pma	G1" L=165mm Pmax	G1/2" L=145mm Pm	G2" L=230mm Pmax	G3/4" L=150mm Pm	G5/4" L=165mm Pm	G6/4" L=210mm Pm
Aansluiting	Flens	Flens	Flens	Flens	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)
Materiaal aansluiting	Staal	Staal	Staal	Staal	Roestvaststaal (RVS)	Roestvaststaal (RVS)	Roestvaststaal (RVS)	Roestvaststaal (RVS)	Roestvaststaal (RVS)	Roestvaststaal (RVS)
Druktrap klasse flens	PN 16	PN 16	PN 16	PN 16
Bewegingsopname lateraal +/-	17 mm	12 mm	13 mm	15 mm	8 mm	8 mm	12 mm	8 mm	12 mm	12 mm
Bewegingsopname angulair +/-	18 °	20 °	19 °	19 °	30 °	30 °	30 °	30 °	30 °	30 °
Bewegingsopname axiaal +/-	35 mm	15 mm	20 mm	25 mm	10 mm	10 mm	15 mm	10 mm	12 mm	15 mm
Nom. diameter	DN 100	DN 50	DN 65	DN 80	1" (25)	1/2" (15)	2" (50)	3/4" (20)	1 1/4" (32)	1 1/2" (40)
Losse flens	ja	ja	ja	ja	nee	nee	nee	nee	nee	nee
Neutrale lengte	175 mm	155 mm	155 mm	165 mm	165 mm	145 mm	230 mm	150 mm	165 mm	210 mm
Kwaliteitsklasse aansluiting	St 37.2 (1.0037)	St 37.2 (1.0037)	St 37.2 (1.0037)	St 37.2 (1.0037)	RVS 304 (1.4301)	RVS 304 (1.4301)	RVS 304 (1.4301)	RVS 304 (1.4301)	RVS 304 (1.4301)	RVS 304 (1.4301)
