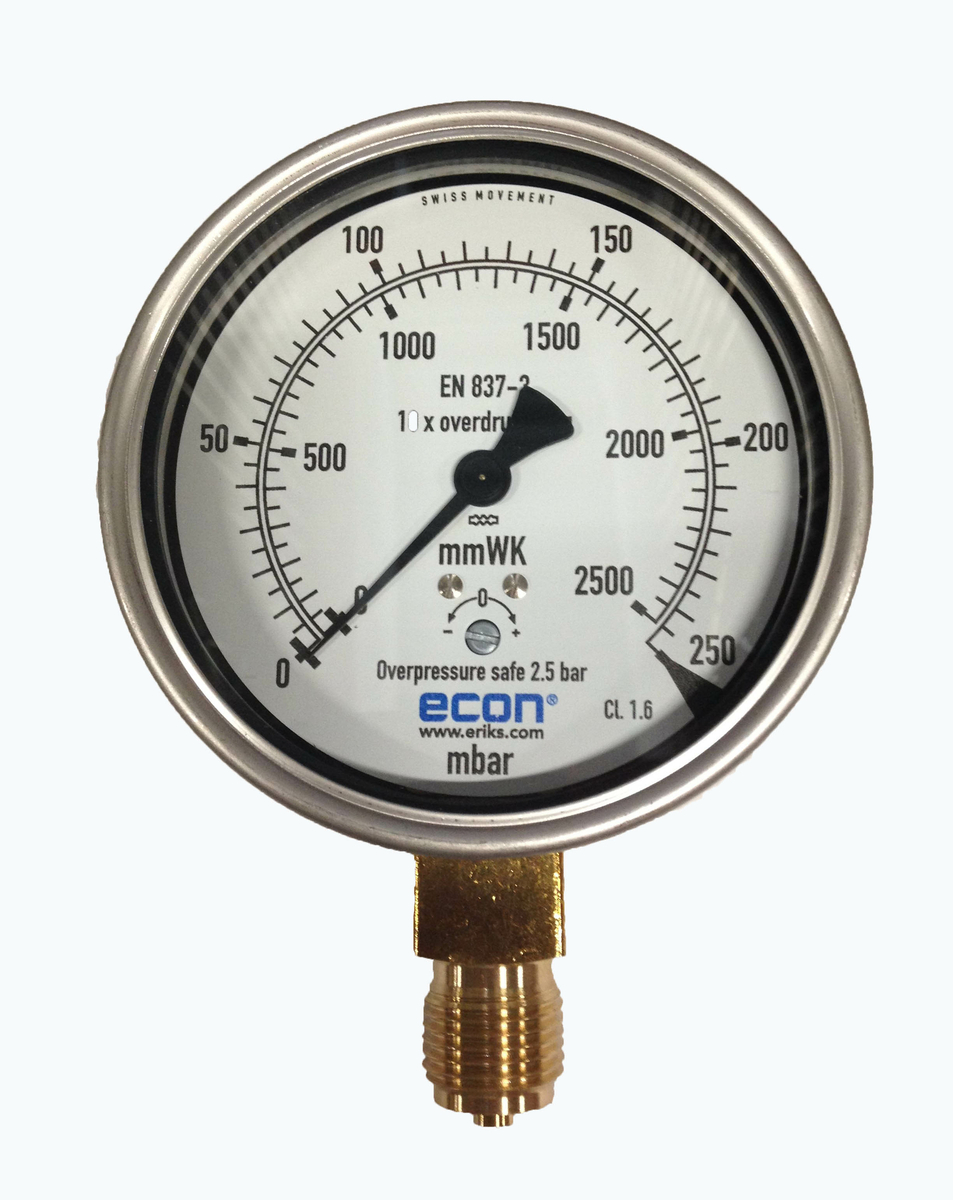

gAvilar manometer 100mm RVS 0-250mbar 1/
| Titel |
gAvilar manometer 100mm RVS 0-250mbar 1/ |
| Artikelnummer |
A3391971 |
| Fabrikantnummer |
0731461 |
| EAN code |
08718558420301 |
| | 100mm RVS 0-10bar 1/2" | 100mm RVS 0-2,5bar 1/2 | 100mm RVS 0-250mbar 1/ | 100mm RVS 0-60mbar 1/2 | 100mm RVS 0-6bar 1/2"b | afdichtring 1/2" koper | afsluiter 1/2" dubbele | afsluiter 1/2" enkele |
|---|
| Aansluiting | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) | | | |
|---|
| Materiaal behuizing | Roestvaststaal (RVS) | Roestvaststaal (RVS) | Roestvaststaal (RVS) | Roestvaststaal (RVS) | Roestvaststaal (RVS) | | Messing | Messing |
|---|
| Diameter behuizing | 100 mm | 100 mm | 100 mm | 100 mm | 100 mm | | | |
|---|
| Materiaal kast | Roestvaststaal (RVS) | Roestvaststaal (RVS) | Roestvaststaal (RVS) | Roestvaststaal (RVS) | Roestvaststaal (RVS) | | | |
|---|
| Materiaal procesaansluiting | Messing | Messing | Messing | Messing | Messing | | | |
|---|
| Plaats aansluiting | Onder | Onder | Onder | Onder | Onder | | | |
|---|
| Kastdiameter | 100 mm | 100 mm | 100 mm | 100 mm | 100 mm | | | |
|---|
| Maat procesaansluiting | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | | | |
|---|
| Schaalindeling (druk) | 0 - 10 bar | Overig | Overig | Overig | 0 - 6 bar | | | |
|---|
| Buitendiameter | | | | | | 17 mm | | |
|---|
| Vorm | | | | | | Vlak/plat | | |
|---|
| Binnendiameter | | | | | | 6.5 mm | | |
|---|
| Dikte | | | | | | 2 mm | | |
|---|
| Materiaalkwaliteit | | | | | | Overig | | |
|---|
| Materiaal | | | | | | Koper | | |
|---|
| Met sluitring | | | | | | nee | | |
|---|
| Geschikt voor schroefdraadmaat NPT | | | | | | 1/2" | | |
|---|
| Uitvoering ring | | | | | | Massief | | |
|---|
| Hoogte | | | | | | | 80 mm | 80 mm |
|---|
| Oppervlaktebescherming | | | | | | | Onbehandeld | Onbehandeld |
|---|
| Sleutelwijdte | | | | | | | 27 mm | 27 mm |
|---|
| Aansluiting 1 | | | | | | | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) |
|---|
| Aansluiting 2 | | | | | | | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) |
|---|
| Bediening | | | | | | | Handwiel | Handwiel |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | | | | | | | 60 bar | 60 bar |
|---|
| Met testaansluiting | | | | | | | nee | nee |
|---|
| Druktrap klasse | | | | | | | PN 100 | PN 100 |
|---|
| Bouwlengte | | | | | | | 100 mm | 100 mm |
|---|
| Lengte handgreep/diameter handwiel | | | | | | | 63 mm | 63 mm |
|---|
| Aansluitmaat 1 | | | | | | | 1/2" (15) | 1/2" (15) |
|---|
| Aansluitmaat 2 | | | | | | | 1/2" (15) | 1/2" (15) |
|---|
| Incl. wartel en soldeerpijpje aansluiting 1 | | | | | | | nee | nee |
|---|
| Met spansok aansluiting 2 | | | | | | | nee | nee |
|---|
| Max. werkdruk bij 20°C | | | | | | | 400 bar | 400 bar |
|---|
| Volgens DIN 16270 | | | | | | | nee | nee |
|---|
| Volgens DIN 16271 | | | | | | | nee | nee |
|---|
