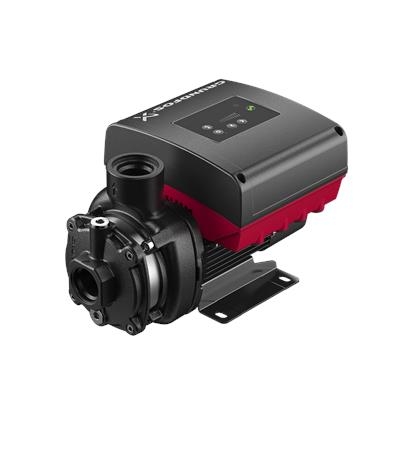

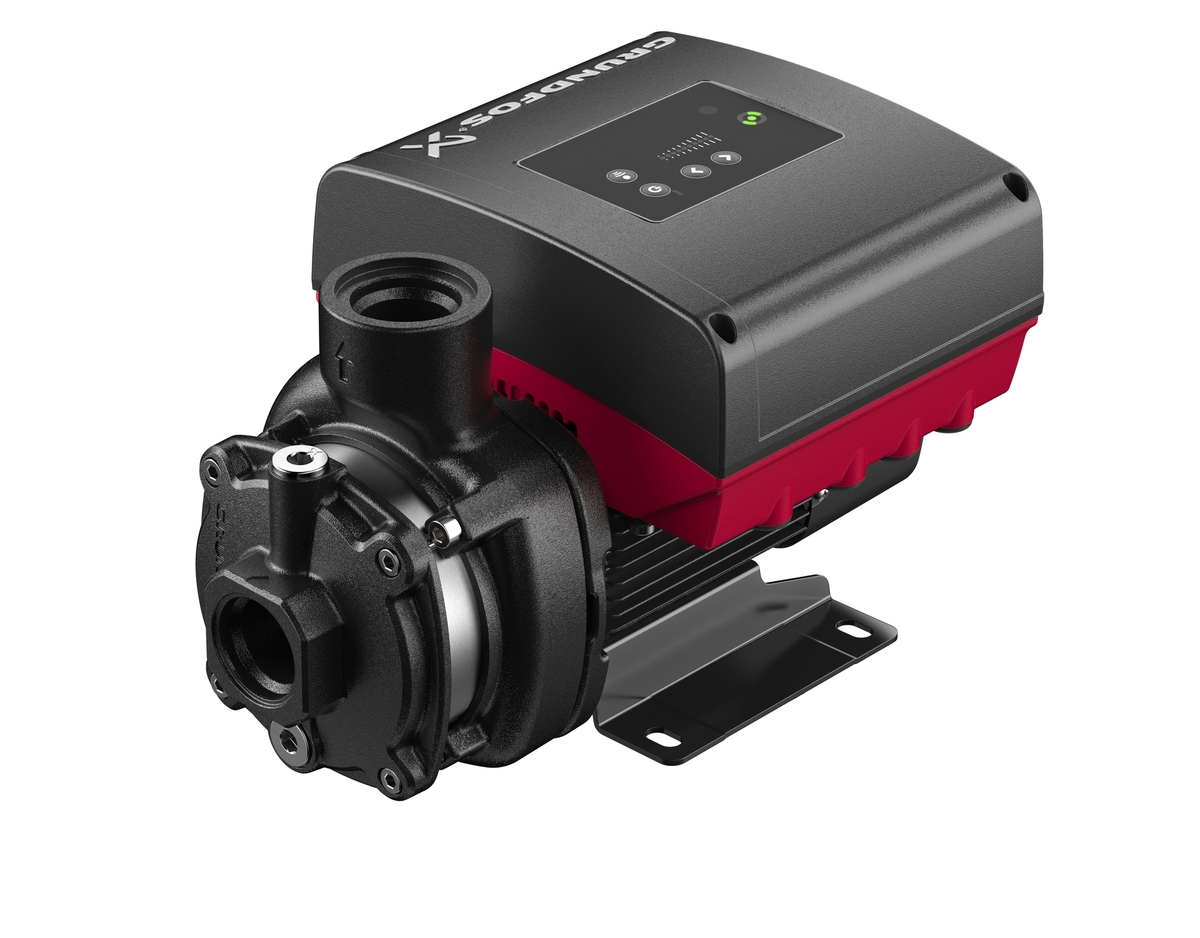

Grundf CME10-3 A-R-A-E-AQQE S-A-D-N 9907
| Titel |
Grundf CME10-3 A-R-A-E-AQQE S-A-D-N 9907 |
| Artikelnummer |
A8301601 |
| Fabrikantnummer |
8301601 |
| EAN code |
05712606315451 |
| Merk | Grundfos |
|---|
| Nom. stroom | 7.37 A |
|---|
| Model | Horizontaal |
|---|
| Aantal fasen | 3 |
|---|
| Aansluiting | Binnendraad cilindrisch BSPP-G (ISO 228-1) |
|---|
| Max. debiet | 18 m³/h |
|---|
| Motorvermogen | 4 kW |
|---|
| Flensvorm | Overig |
|---|
| Toerental | 3480 1/min |
|---|
| Omgevingstemperatuur | -20-55 °C |
|---|
| Ondersteunt protocol voor PROFIBUS | ja |
|---|
| Ondersteunt protocol voor KNX | nee |
|---|
| Potentiaalvrij schakelcontact | ja |
|---|
| Elektrische aansluiting | Aansluitklemmen |
|---|
| Nom. spanning | 380-500 V |
|---|
| Explosieveilig | nee |
|---|
| Frequentie | 50 Hz |
|---|
| Beschermingsgraad (IP) | IP55 |
|---|
| Communicatiebus | Overig |
|---|
| Bluetooth-netwerk standaard | ja |
|---|
| Radiostandaard WLAN 802.11 | nee |
|---|
| Met communicatie-interface RS-232 | nee |
|---|
| Met communicatie-interface RS-485 | ja |
|---|
| Nom. debiet | 10 m³/h |
|---|
| Ondersteunt protocol voor EtherNet/IP | ja |
|---|
| Ondersteunt protocol voor PROFINET IO | nee |
|---|
| Materiaal waaier / pompwiel | Roestvaststaal (RVS) |
|---|
| Afgegeven motorvermogen (P2) | 4 kW |
|---|
| Volumestroom (BEP) | 12 m³/h |
|---|
| Aansluitstandaard inlaatzijde | ISO 228-1 |
|---|
| Aansluitstandaard perszijde | ISO 228-1 |
|---|
| Normmotor | ja |
|---|
| Motor energie-efficiëntieklasse | IE5 |
|---|
| Communicatie | Ingebouwd en voorbereid |
|---|
| Met droogloopbeveiliging | nee |
|---|
| Standaard radio 2G / 3G / 4G | nee |
|---|
| 5G-netwerk standaard | nee |
|---|
| Interface signaal 0-10 V / 2-10 V | ja |
|---|
| Interface signaal 0-20 mA / 4-20 mA | ja |
|---|
| Interface signaal PT100 / PT1000 / PTC | ja |
|---|
| Interface pulsbreedtemodulatie (PWM) | nee |
|---|
| Interface pulsteller | nee |
|---|
| Ondersteunt protocol voor CAN / CANOpen | nee |
|---|
| Ondersteunt protocol voor Modbus TCP | ja |
|---|
| Ondersteunt protocol voor Modbus RTU | ja |
|---|
| Ondersteunt protocol voor BACnet MS / TP | ja |
|---|
| Ondersteunt protocol voor BACnet IP | ja |
|---|
| Ondersteunt protocol voor LON / LONWorks | ja |
|---|
| Ondersteunt protocol voor LIN Bus | nee |
|---|
| Zelfaanzuigend | nee |
|---|
| Min. mediumtemperatuur (continu) | -20 °C |
|---|
| Type toerenregeling | Traploos |
|---|
| Toerenregeling motor | Ingebouwd |
|---|
| Druktrap klasse flens | PN 16 |
|---|
| Aansluitspanning | 3 x 400 V |
|---|
| Frequentie 60 Hz | ja |
|---|
| Isolatieklasse volgens IEC | F |
|---|
| Motor met verlengde as | nee |
|---|
| Met ovale tegenflenzen | nee |
|---|
| Nom. diameter | 1 1/2" (40) |
|---|
| Kwaliteitsklasse materiaal waaier | RVS 304 (1.4301) |
|---|
| Aansluiting inlaatzijde | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
|---|
| Nom. diameter aansluiting inlaatzijde | 1 1/2" (40) |
|---|
| Nom. diameter aansluiting perszijde | 1 1/2" (40) |
|---|
| Aansluiting perszijde | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
|---|
| Druktrap flens aansluiting inlaatzijde | PN 16 |
|---|
| Druktrap flens aansluiting perszijde | PN 16 |
|---|
| | A-R-A-E-AQQE S-A-D-N 9907 | A-R-I-E-AQQE S-A-D-N 9907 |
|---|
| Gewicht | 41.306 kg | 35.76 kg |
|---|
| Max. opvoerhoogte | 47.6 m | 46.6 m |
|---|
| Materiaalkwaliteit | Gietijzer EN-GJL-200 (GG 20) | RVS 304 (1.4301) |
|---|
| Materiaal aansluiting | Gietijzer | Roestvaststaal (RVS) |
|---|
| Inbouwlengte | 496 mm | 506 mm |
|---|
| Minimum Efficiëntie Index (MEI) | 0.7 | 0.52 |
|---|
| Druk bij volumestroom (BEP) | 571.57 kPa | 537.26 kPa |
|---|
| Druktrap klasse | PN 10 | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | 90 °C | 120 °C |
|---|
| Max. werkdruk | 10 bar | 16 bar |
|---|
| Materiaal behuizing | Gietijzer | Roestvaststaal (RVS) |
|---|
| Opvoerhoogte bij nom. debiet | 397.2 kPa | 372.89 kPa |
|---|
| Materiaal pomphuis | Gietijzer | Roestvaststaal (RVS) |
|---|
| Hoogte pomp | 495.9 mm | 505.8 mm |
|---|
| Kwaliteitsklasse pomphuis | Gietijzer EN-GJL-200 (GG 20) | RVS 304 (1.4301) |
|---|
| Mediumtemperatuur (continu) | -20-90 °C | -20-120 °C |
|---|
| Kwaliteitsklasse aansluiting | Gietijzer EN-GJL-200 (GG 20) | RVS 304 (1.4301) |
|---|
