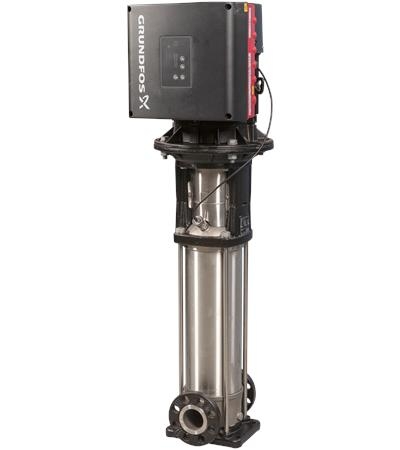

Grundf CRNE20-06 AN-FGJ-G-E-HQ 3x380-500
| Titel |
Grundf CRNE20-06 AN-FGJ-G-E-HQ 3x380-500 |
| Artikelnummer |
A8303419 |
| Fabrikantnummer |
8303419 |
| EAN code |
05712606197552 |
| Merk | Grundfos |
|---|
| Nom. stroom | 19.58 A |
|---|
| Model | Verticaal |
|---|
| Aantal fasen | 3 |
|---|
| Max. opvoerhoogte | 126.7 m |
|---|
| Materiaalkwaliteit | Overig |
|---|
| Motorvermogen | 11 kW |
|---|
| Toerental | 3507 1/min |
|---|
| Omgevingstemperatuur | -20-50 °C |
|---|
| Ondersteunt protocol voor PROFIBUS | ja |
|---|
| Ondersteunt protocol voor KNX | nee |
|---|
| Potentiaalvrij schakelcontact | ja |
|---|
| Elektrische aansluiting | Aansluitklemmen |
|---|
| Nom. spanning | 380-500 V |
|---|
| Materiaal aansluiting | Roestvaststaal (RVS) |
|---|
| Explosieveilig | nee |
|---|
| Frequentie | 50/60 Hz |
|---|
| Beschermingsgraad (IP) | IP55 |
|---|
| Communicatiebus | Overig |
|---|
| Bluetooth-netwerk standaard | ja |
|---|
| Radiostandaard WLAN 802.11 | nee |
|---|
| Met communicatie-interface RS-232 | nee |
|---|
| Met communicatie-interface RS-485 | ja |
|---|
| Nom. debiet | 25.3 m³/h |
|---|
| Ondersteunt protocol voor EtherNet/IP | ja |
|---|
| Ondersteunt protocol voor PROFINET IO | nee |
|---|
| Materiaal waaier / pompwiel | Roestvaststaal (RVS) |
|---|
| Afgegeven motorvermogen (P2) | 11 kW |
|---|
| Minimum Efficiëntie Index (MEI) | 0.7 |
|---|
| Volumestroom (BEP) | 24.26 m³/h |
|---|
| Druk bij volumestroom (BEP) | 1003.93 kPa |
|---|
| Aansluitstandaard inlaatzijde | Overig |
|---|
| Aansluitstandaard perszijde | Overig |
|---|
| Normmotor | ja |
|---|
| Motor energie-efficiëntieklasse | IE5 |
|---|
| Communicatie | Ingebouwd en voorbereid |
|---|
| Met droogloopbeveiliging | nee |
|---|
| Standaard radio 2G / 3G / 4G | nee |
|---|
| 5G-netwerk standaard | nee |
|---|
| Interface signaal 0-10 V / 2-10 V | ja |
|---|
| Interface signaal 0-20 mA / 4-20 mA | ja |
|---|
| Interface signaal PT100 / PT1000 / PTC | ja |
|---|
| Interface pulsbreedtemodulatie (PWM) | nee |
|---|
| Interface pulsteller | nee |
|---|
| Ondersteunt protocol voor CAN / CANOpen | nee |
|---|
| Ondersteunt protocol voor Modbus TCP | ja |
|---|
| Ondersteunt protocol voor Modbus RTU | ja |
|---|
| Ondersteunt protocol voor BACnet MS / TP | ja |
|---|
| Ondersteunt protocol voor BACnet IP | ja |
|---|
| Ondersteunt protocol voor LON / LONWorks | ja |
|---|
| Ondersteunt protocol voor LIN Bus | nee |
|---|
| Druktrap klasse | PN 25 |
|---|
| Max. mediumtemperatuur (continu) | 120 °C |
|---|
| Zelfaanzuigend | nee |
|---|
| Min. mediumtemperatuur (continu) | -20 °C |
|---|
| Type toerenregeling | Traploos |
|---|
| Toerenregeling motor | Ingebouwd |
|---|
| Aansluitspanning | 3 x 400 V |
|---|
| Max. werkdruk | 25 bar |
|---|
| Materiaal behuizing | Roestvaststaal (RVS) |
|---|
| Opvoerhoogte bij nom. debiet | 999.04 kPa |
|---|
| Materiaal pomphuis | Roestvaststaal (RVS) |
|---|
| Hoogte pomp | 1113 mm |
|---|
| Frequentie 60 Hz | ja |
|---|
| Isolatieklasse volgens IEC | F |
|---|
| Motor met verlengde as | nee |
|---|
| Met ovale tegenflenzen | nee |
|---|
| Kwaliteitsklasse pomphuis | RVS 316 (1.4408) |
|---|
| Mediumtemperatuur (continu) | -20-120 °C |
|---|
| Kwaliteitsklasse materiaal waaier | RVS 316 (1.4401) |
|---|
| Nom. diameter aansluiting inlaatzijde | 2" (50) |
|---|
| Nom. diameter aansluiting perszijde | 2" (50) |
|---|
| Kwaliteitsklasse aansluiting | RVS 316 (1.4408) |
|---|

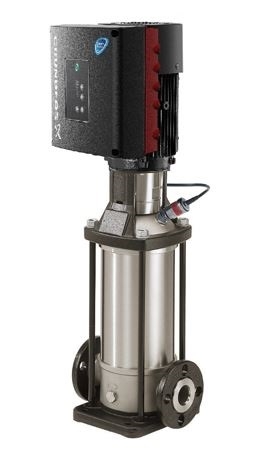

| | A-FGJ-G-E-HQQ 3x380-500 | A-P-G-E-HQQE 3x380-500 | AN-FGJ-G-E-HQ 3x380-500 |
|---|
| Gewicht | 110 kg | 105 kg | 110 kg |
|---|
| Aansluiting | Flens | Overig | Flens |
|---|
| Flensvorm | Rond | Overig | Rond |
|---|
| Inbouwlengte | 300 mm | 261 mm | 300 mm |
|---|
| Druktrap klasse flens | PN 25 | Overig | PN 25 |
|---|
| Nom. diameter | DN 50 | 2" (50) | DN 50 |
|---|
| Aansluiting inlaatzijde | Flens | Overig | Flens |
|---|
| Aansluiting perszijde | Flens | Overig | Flens |
|---|
| Druktrap flens aansluiting inlaatzijde | PN 25 | Overig | PN 25 |
|---|
| Druktrap flens aansluiting perszijde | PN 25 | Overig | PN 25 |
|---|
