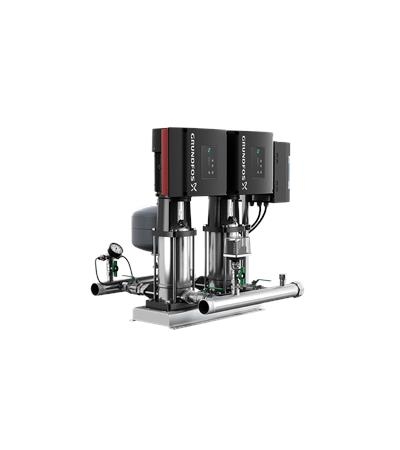

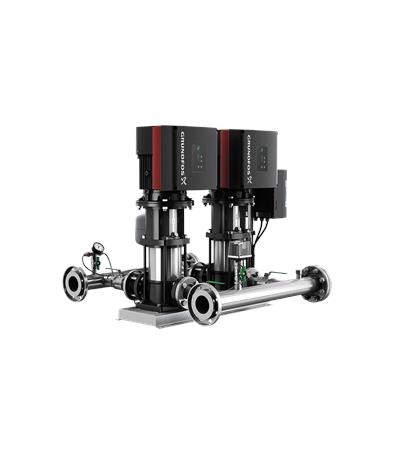

Grundf hydro E2 CRIE 5-4 U1 AAADM 992048

Maak uw keuze

Details

Titel	Grundf hydro E2 CRIE 5-4 U1 AAADM 992048
Artikelnummer	A8328168
Fabrikantnummer	8328168
EAN code	05712608649226

Fabrikant informatie

Merk	Grundfos
Besturing	Traploos
Materiaal reservoir	Overig
Ondersteunt protocol voor PROFIBUS	ja
Ondersteunt protocol voor KNX	nee
Potentiaalvrij schakelcontact	ja
Frequentie	50 Hz
Bluetooth-netwerk standaard	nee
Radiostandaard WLAN 802.11	nee
Met communicatie-interface RS-232	nee
Met communicatie-interface RS-485	ja
Ondersteunt protocol voor EtherNet/IP	ja
Ondersteunt protocol voor PROFINET IO	nee
Materiaal waaier / pompwiel	Roestvaststaal (RVS)
Communicatie	Ingebouwd en voorbereid
Standaard radio 2G / 3G / 4G	nee
5G-netwerk standaard	nee
Interface signaal 0-10 V / 2-10 V	ja
Interface signaal 0-20 mA / 4-20 mA	ja
Interface signaal PT100 / PT1000 / PTC	ja
Interface pulsbreedtemodulatie (PWM)	nee
Interface pulsteller	nee
Ondersteunt protocol voor CAN / CANOpen	nee
Ondersteunt protocol voor Modbus TCP	ja
Ondersteunt protocol voor Modbus RTU	ja
Ondersteunt protocol voor BACnet MS / TP	ja
Ondersteunt protocol voor BACnet IP	ja
Ondersteunt protocol voor LON / LONWorks	ja
Ondersteunt protocol voor LIN Bus	nee
Type toerenregeling	Traploos
Toerenregeling motor	Ingebouwd
Max. omgevingstemperatuur	50 °C
Kwaliteitsklasse reservoir	Overig
Geschikt voor tapwater	ja
Materiaal pomphuis	Roestvaststaal (RVS)
Materiaal appendages	Overig
Kwaliteitsklasse appendages	Overig
Zuigende installatie	nee
Met omloopleiding	nee
Kwaliteitsklasse leidingwerk unit	Overig
Materiaal leidingwerk toestel	Overig
Kwaliteitsklasse materiaal waaier	RVS 304 (1.4301)
Geschikt voor hemelwater	ja
Geschikt voor beregening/bevloeiing	ja

	E2 CRIE 5-4 U1 AAADM 992048	multi-E 2 CRIE5-5 U1 A-A-A-	multi-e 2CME 10-2 U2 a a ad	Multi-E 2CME 3-9 U2 A-A-AD-	Solo-E CRIE 3-8 U8 A-A-AD-C
Nom. stroom	5.88 A	7.97 A	4.03 A	4.03 A	6.7 A
Breedte	860 mm	860 mm	768 mm	781 mm	403 mm
Hoogte	828 mm	828 mm	1233 mm	898 mm	674 mm
Aantal fasen	3	3	3	3	1
Aansluiting	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)
Max. debiet	20 m³/h	20 m³/h	30 m³/h	9 m³/h	5 m³/h
Max. opvoerhoogte	39 m	48 m	45 m	120 m	73 m
Flensvorm	Rond	Rond	Rond	Rond	Ovaal
Lengte	762 mm	762 mm	828 mm	707 mm	1012 mm
Omgevingstemperatuur	0-40 °C	0-40 °C	0-40 °C	0-40 °C	0-50 °C
Elektrische aansluiting	Overig	Overig	Overig	Overig	Aansluitklemmen
Nom. spanning	380-380 V	380-380 V	380-380 V	380-380 V	200-240 V
Afgegeven motorvermogen (P2)	1.1 kW	1.5 kW	2.2 kW	2.2 kW	1.1 kW
Afgegeven motorvermogen (P2) per pomp	1.1 kW	1.5 kW	2.2 kW	2.2 kW	1.1 kW
Volumestroom (BEP)	14 m³/h	14 m³/h	20 m³/h	6.2 m³/h	3.5 m³/h
Druk bij volumestroom (BEP)	254.9 kPa	313.73 kPa	245.1 kPa	617.65 kPa	509.81 kPa
Aansluitstandaard inlaatzijde	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	ISO 7-1 / EN 10226-1
Aansluitstandaard uitlaatzijde	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	ISO 228-1
Druktrap klasse	PN 10	PN 10	PN 10	PN 16	PN 10
Max. mediumtemperatuur (continu)	50 °C	50 °C	50 °C	50 °C	60 °C
Min. mediumtemperatuur (continu)	5 °C	5 °C	5 °C	5 °C
Druktrap klasse flens	PN 10	PN 10	PN 10	PN 16	PN 10
Aansluitspanning	3 x 400 V	3 x 400 V	3 x 400 V	3 x 400 V	1 x 230 V
Max. werkdruk	10 bar	10 bar	10 bar	16 bar	10 bar
Nom. diameter alle aansluitingen	2" (50)	2" (50)	2 1/2" (65)	1 1/2" (40)	1 1/4" (32)
Opvoerhoogte bij nom. debiet	254.91 kPa	313.73 kPa	245.1 kPa	617.66 kPa	509.82 kPa
Frequentie 60 Hz	ja		ja	ja	ja
Kwaliteitsklasse pomphuis	RVS 316 (1.4408)	RVS 316 (1.4408)	RVS 304 (1.4301)	RVS 304 (1.4301)	RVS 316 (1.4408)
Nom. debiet per pomp	7 m³/h	7 m³/h	10 m³/h	3.1 m³/h	3.5 m³/h
Aantal pompen	2	2	2	2	1
Appendages met KIWA-keur	ja		ja	ja	ja
Conform VEWIN WB 4.3	ja		ja	ja	ja
Motorvermogen per pomp	1.1 kW		2.2 kW	2.2 kW	1.1 kW
Nom. stroom per pomp	4.2 A	5.7 A	4 A	4 A	5.88 A
Mediumtemperatuur (continu)	5-50 °C	5-50 °C	5-50 °C	5-50 °C	0-60 °C
Aansluiting inlaatzijde	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nom. diameter aansluiting inlaatzijde	2" (50)	2" (50)	2 1/2" (65)	1 1/2" (40)	1 1/4" (32)
Nom. diameter aansluiting uitlaatzijde	2" (50)	2" (50)	2 1/2" (65)	1 1/2" (40)	1 1/4" (32)
Geschikt voor regenwater	ja		ja	ja	ja
Aansluiting uitlaatzijde	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Druktrap flens aansluiting inlaatzijde	PN 10	PN 10	PN 10	PN 16	PN 10
Druktrap flens aansluiting uitlaatzijde	PN 10	PN 10	PN 10	PN 16	PN 10
Beschermingsgraad kast (IP)	IP54	IP54	IP54	IP54	IP55
Beschermingsgraad pomp (IP)	IP54	IP54	IP54	IP54	IP55
Toerental					2835 1/min
