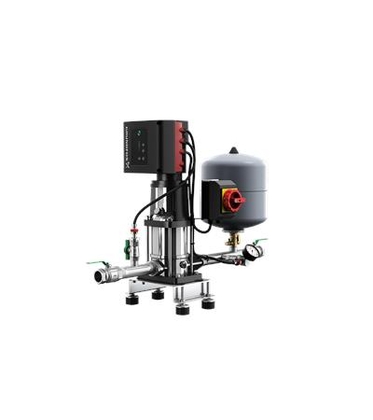

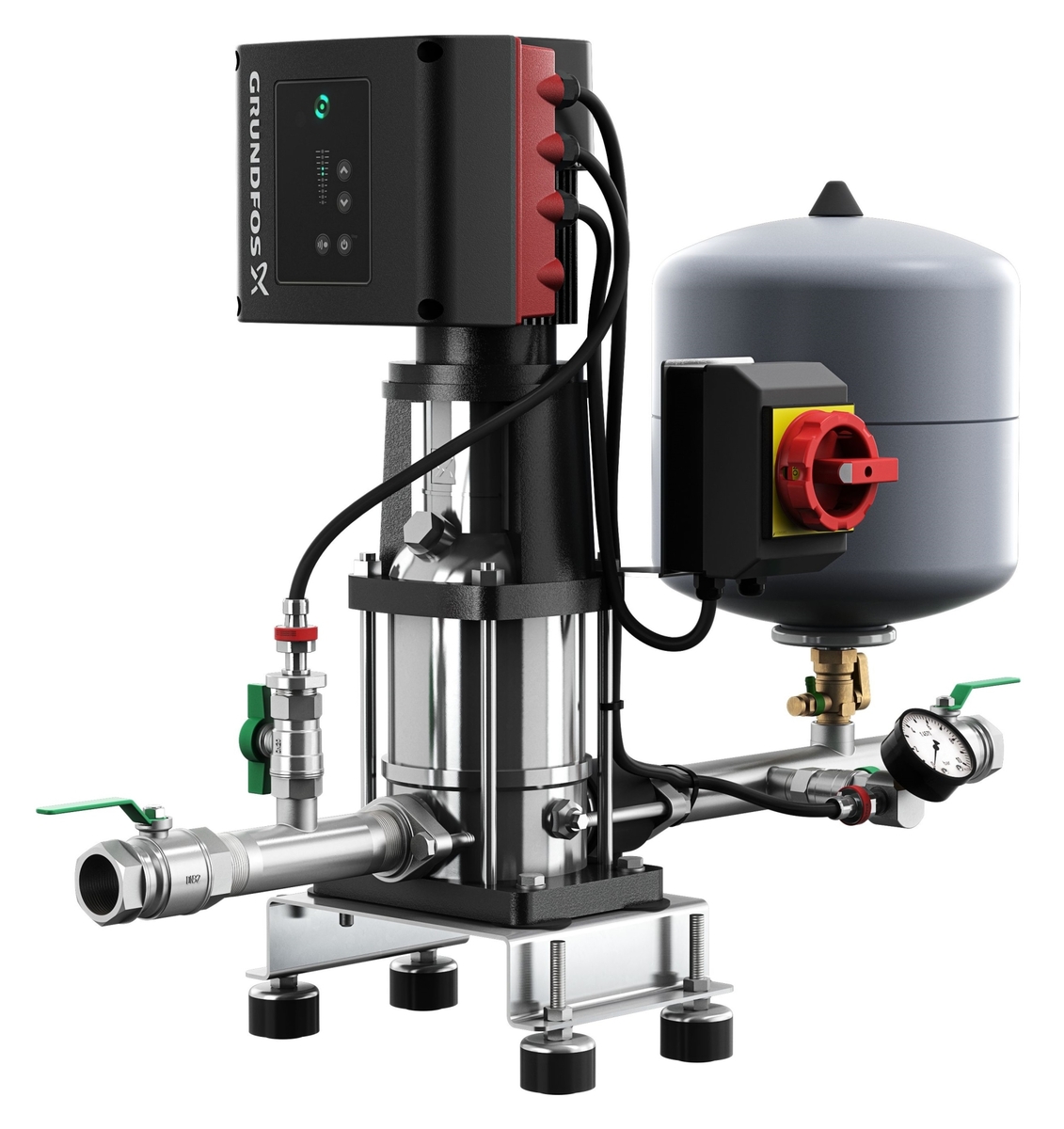

Grundf Hydro Solo-E CRIE 43230 A-A-AD-CE

Maak uw keuze

Details

Titel	Grundf Hydro Solo-E CRIE 43230 A-A-AD-CE
Artikelnummer	A8303697
Fabrikantnummer	8303697
EAN code	05712608651069

Fabrikant informatie

Merk	Grundfos
Besturing	Traploos
Aantal fasen	3
Materiaal reservoir	Overig
Ondersteunt protocol voor PROFIBUS	ja
Ondersteunt protocol voor KNX	nee
Potentiaalvrij schakelcontact	ja
Bluetooth-netwerk standaard	nee
Radiostandaard WLAN 802.11	nee
Met communicatie-interface RS-232	nee
Met communicatie-interface RS-485	ja
Ondersteunt protocol voor EtherNet/IP	ja
Ondersteunt protocol voor PROFINET IO	nee
Materiaal waaier / pompwiel	Roestvaststaal (RVS)
Communicatie	Ingebouwd en voorbereid
Standaard radio 2G / 3G / 4G	nee
5G-netwerk standaard	nee
Interface signaal 0-10 V / 2-10 V	ja
Interface signaal 0-20 mA / 4-20 mA	ja
Interface signaal PT100 / PT1000 / PTC	ja
Interface pulsbreedtemodulatie (PWM)	nee
Interface pulsteller	nee
Ondersteunt protocol voor CAN / CANOpen	nee
Ondersteunt protocol voor Modbus TCP	ja
Ondersteunt protocol voor Modbus RTU	ja
Ondersteunt protocol voor BACnet MS / TP	ja
Ondersteunt protocol voor BACnet IP	ja
Ondersteunt protocol voor LON / LONWorks	ja
Ondersteunt protocol voor LIN Bus	nee
Type toerenregeling	Traploos
Toerenregeling motor	Ingebouwd
Aansluitspanning	3 x 400 V
Kwaliteitsklasse reservoir	Overig
Geschikt voor tapwater	ja
Materiaal pomphuis	Roestvaststaal (RVS)
Zuigende installatie	nee
Appendages met KIWA-keur	ja
Conform VEWIN WB 4.3	ja
Met omloopleiding	nee
Kwaliteitsklasse materiaal waaier	RVS 304 (1.4301)
Geschikt voor hemelwater	ja
Geschikt voor regenwater	ja
Geschikt voor beregening/bevloeiing	ja

	MPC-E3 CRIE 5-9U 1 A-A-A-GH	Multi-E 2 CRIE 10-3U2A-A-AD	Multi-E 2 CRIE 10-5U2A-A-AD	Multi-E 2 CRIE 34U1A-A-AD-M	Multi-E 2 CRIE 38U1A-A-AD-M	Multi-E 2CME U1 A-A-AD-M 99	Multi-E 2CME U2 A-A-AD-M 99	Multi-E 3CME U1 A-A-AD-M 99	Multi-E 3CME U2 A-A-AD-M 99	Multi-E3 CRIE 10 -3 U2 A-A-	Multi-E3 CRIE 10 -5 U2 A-A-	Multi-E3 CRIE-34 U1 A-A-AD-	Multi-E3 CRIE-38 U1 A-A-AD-	Multi-E3 CRIE-54 U1 A-A-AD-	Multi-E3 CRIE-59 U2 A-A-AD-	Multi-E4 CRIE-5 4U1A-A-AD-M	Solo-E CRIE 43169 A-A-AD-CE	Solo-E CRIE 43230 A-A-AD-CE
Nom. stroom	4.03 A	4.03 A	5.63 A	3.04 A	5.88 A	7.97 A	13.62 A	7.97 A	13.62 A	4.03 A	5.63 A	3.04 A	5.88 A	5.88 A	4.03 A	5.88 A	4.15 A	5.8 A
Breedte	714 mm	1000 mm	1000 mm	820 mm	820 mm	680 mm	950 mm	679 mm	965 mm	1040 mm	1040 mm	820 mm	820 mm	860 mm	860 mm	858 mm	480 mm	480 mm
Hoogte	1455 mm	828 mm	828 mm	828 mm	828 mm	974 mm	1268 mm	974 mm	1296 mm	828 mm	828 mm	828 mm	828 mm	828 mm	828 mm	828 mm	791 mm	916 mm
Aansluiting	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Flens	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Flens	Flens	Flens	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)
Max. debiet	31 m³/h	31 m³/h	36 m³/h	11 m³/h	11 m³/h	13 m³/h	44 m³/h	19 m³/h	66 m³/h	47 m³/h	54 m³/h	16 m³/h	16 m³/h	31 m³/h	31 m³/h	41 m³/h	15 m³/h	15 m³/h
Max. opvoerhoogte	93 m	44 m	74 m	37 m	74 m	54 m	72 m	54 m	72 m	44 m	74 m	37 m	74 m	39 m	93 m	39 m	44 m	73 m
Flensvorm	Rond	Rond	Rond	Rond	Rond	Rond	Rond	Rond	Rond	Rond	Rond	Rond	Rond	Rond	Rond	Rond	Ovaal	Ovaal
Lengte	1370 mm	840 mm	840 mm	762 mm	762 mm	714 mm	1046 mm	1084 mm	1426 mm	1218 mm	1218 mm	1082 mm	1082 mm	1082 mm	1082 mm	1402 mm	1153 mm	1153 mm
Omgevingstemperatuur	5-45 °C	0-50 °C	0-40 °C	0-50 °C	0-50 °C	0-50 °C	0-40 °C	0-50 °C	0-40 °C	0-50 °C	0-40 °C	0-50 °C	0-50 °C	0-50 °C	0-50 °C	0-50 °C	0-50 °C	0-50 °C
Elektrische aansluiting	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Aansluitklemmen	Aansluitklemmen
Nom. spanning	380-415 V	380-380 V	380-380 V	380-380 V	380-380 V	380-380 V	380-380 V	380-380 V	380-380 V	380-380 V	380-380 V	380-380 V	380-380 V	380-380 V	380-380 V	380-380 V	380-500 V	380-500 V
Frequentie	60 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz
Afgegeven motorvermogen (P2)	2.2 kW	2.2 kW	3 kW	0.55 kW	1.1 kW	1.5 kW	7.5 kW	1.5 kW	7.5 kW	2.2 kW	3 kW	0.55 kW	1.1 kW	1.1 kW	2.2 kW	1.1 kW	2.2 kW	3 kW
Afgegeven motorvermogen (P2) per pomp	2.2 kW	2.2 kW	3 kW	0.55 kW	1.1 kW	1.5 kW	7.5 kW	1.5 kW	7.5 kW	2.2 kW	3 kW	0.55 kW	1.1 kW	1.1 kW	2.2 kW	1.1 kW	2.2 kW	3 kW
Volumestroom (BEP)	20.7 m³/h	24 m³/h	24.2 m³/h	7 m³/h	7 m³/h	9.4 m³/h	34 m³/h	14.1 m³/h	51 m³/h	36 m³/h	36.3 m³/h	11 m³/h	11 m³/h	21 m³/h	21 m³/h	28 m³/h	12 m³/h	12.1 m³/h
Druk bij volumestroom (BEP)	666.67 kPa	343.14 kPa	573.53 kPa	264.71 kPa	509.81 kPa	303.92 kPa	411.77 kPa	303.92 kPa	411.77 kPa	343.14 kPa	573.53 kPa	264.71 kPa	509.81 kPa	254.9 kPa	666.67 kPa	254.9 kPa	333.34 kPa	568.63 kPa
Aansluitstandaard inlaatzijde	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	ISO 7-1 / EN 10226-1	ISO 7-1 / EN 10226-1
Aansluitstandaard perszijde	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	EN 1092-1	ISO 228-1	ISO 228-1
Druktrap klasse	PN 16	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 16	PN 10	PN 10	PN 10
Max. mediumtemperatuur (continu)	60 °C	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C	60 °C	60 °C
Min. mediumtemperatuur (continu)	5 °C	5 °C	5 °C	5 °C	5 °C	5 °C	5 °C	5 °C	5 °C	5 °C	5 °C	5 °C	5 °C	5 °C	5 °C	5 °C
Druktrap klasse flens	PN 16	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 16	PN 10	PN 10	PN 10
Max. omgevingstemperatuur	45 °C	50 °C	40 °C	50 °C	50 °C	50 °C	40 °C	50 °C	40 °C	50 °C	40 °C	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C
Max. werkdruk	16 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	16 bar	10 bar	10 bar	10 bar
Nom. diameter alle aansluitingen	2" (50)	2 1/2" (65)	2 1/2" (65)	2" (50)	2" (50)	2" (50)	DN 80	2" (50)	DN 100	DN 80	DN 80	2" (50)	2" (50)	2" (50)	2" (50)	2 1/2" (65)	1 1/2" (40)	1 1/2" (40)
Opvoerhoogte bij nom. debiet	666.68 kPa	343.14 kPa	573.54 kPa	264.71 kPa	509.82 kPa	303.93 kPa	411.77 kPa	303.93 kPa	411.77 kPa	343.14 kPa	573.54 kPa	264.71 kPa	509.82 kPa	254.91 kPa	666.68 kPa	254.91 kPa	333.34 kPa	568.64 kPa
Frequentie 60 Hz	nee	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
Kwaliteitsklasse pomphuis	RVS 316 (1.4408)	RVS 316 (1.4408)	RVS 316 (1.4408)	RVS 316 (1.4408)	RVS 316 (1.4408)	RVS 304 (1.4301)	RVS 304 (1.4301)	RVS 304 (1.4301)	RVS 304 (1.4301)	RVS 316 (1.4408)	RVS 316 (1.4408)	RVS 316 (1.4408)	RVS 316 (1.4408)	RVS 316 (1.4408)	RVS 316 (1.4408)	RVS 316 (1.4408)	RVS 316 (1.4408)	RVS 316 (1.4408)
Nom. debiet per pomp	6.9 m³/h	12 m³/h	12.1 m³/h	3.5 m³/h	3.5 m³/h	4.7 m³/h	17 m³/h	4.7 m³/h	17 m³/h	12 m³/h	12.1 m³/h	3.67 m³/h	3.67 m³/h	7 m³/h	7 m³/h	7 m³/h	12 m³/h	12.1 m³/h
Aantal pompen	3	2	2	2	2	2	2	3	3	3	3	3	3	3	3	4	1	1
Motorvermogen per pomp	2.2 kW	2.2 kW	3 kW	0.55 kW	1.1 kW	1.5 kW	7.5 kW	1.5 kW	7.5 kW	2.2 kW	3 kW	0.55 kW	1.1 kW	1.1 kW	2.2 kW	1.1 kW	2.2 kW	3 kW
Nom. stroom per pomp	4.03 A	4 A	5.5 A	2.1 A	4.2 A	5.7 A	13.6 A	4.6 A	13.6 A	4 A	5.7 A	1.8 A	3.4 A	3.4 A	4 A	3 A	4.03 A	5.63 A
Mediumtemperatuur (continu)	5-60 °C	5-50 °C	5-50 °C	5-50 °C	5-50 °C	5-50 °C	5-50 °C	5-50 °C	5-50 °C	5-50 °C	5-50 °C	5-50 °C	5-50 °C	5-50 °C	5-50 °C	5-50 °C	0-60 °C	0-60 °C
Aansluiting inlaatzijde	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Flens	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Flens	Flens	Flens	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Nom. diameter aansluiting inlaatzijde	2" (50)	2 1/2" (65)	2 1/2" (65)	2" (50)	2" (50)	2" (50)	DN 80	2" (50)	DN 100	DN 80	DN 80	2" (50)	2" (50)	2" (50)	2" (50)	2 1/2" (65)	1 1/2" (40)	1 1/2" (40)
Nom. diameter aansluiting perszijde	2" (50)	2 1/2" (65)	2 1/2" (65)	2" (50)	2" (50)	2" (50)	Overig	2" (50)	Overig	Overig	Overig	2" (50)	2" (50)	2" (50)	2" (50)	2 1/2" (65)	1 1/2" (40)	1 1/2" (40)
Aansluiting perszijde	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Flens	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Flens	Flens	Flens	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Druktrap flens aansluiting inlaatzijde	PN 16	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 16	PN 10	PN 10	PN 10
Druktrap flens aansluiting perszijde	PN 16	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 10	PN 16	PN 10	PN 10	PN 10
Beschermingsgraad kast (IP)	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP55	IP55
Beschermingsgraad pomp (IP)	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP55	IP55
Toerental																	2901 1/min	2901 1/min
