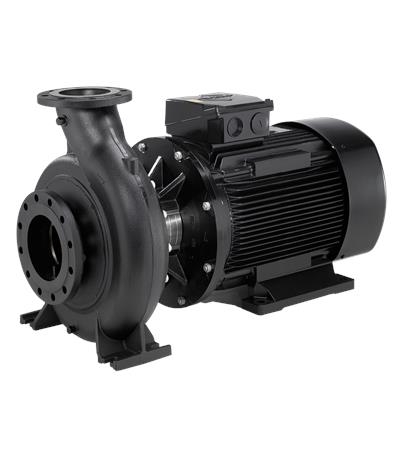

Grundf NB 65-160/177 A-F2-A-BQ QE 981783
| Titel |
Grundf NB 65-160/177 A-F2-A-BQ QE 981783 |
| Artikelnummer |
A8356741 |
| Fabrikantnummer |
8356741 |
| EAN code |
05711490968194 |
| Merk | Grundfos |
|---|
| Aantal fasen | 3 |
|---|
| Flensvorm | Rond |
|---|
| Type aandrijving | Elektrisch |
|---|
| Omgevingstemperatuur | -20-55 °C |
|---|
| Ondersteunt protocol voor PROFIBUS | nee |
|---|
| Ondersteunt protocol voor KNX | nee |
|---|
| Potentiaalvrij schakelcontact | ja |
|---|
| Elektrische aansluiting | Aansluitklemmen |
|---|
| Nom. spanning | 220-240 V |
|---|
| Explosieveilig | nee |
|---|
| Frequentie | 50 Hz |
|---|
| Beschermingsgraad (IP) | IP55 |
|---|
| Bluetooth-netwerk standaard | nee |
|---|
| Radiostandaard WLAN 802.11 | nee |
|---|
| Met communicatie-interface RS-232 | nee |
|---|
| Met communicatie-interface RS-485 | ja |
|---|
| Ondersteunt protocol voor EtherNet/IP | nee |
|---|
| Ondersteunt protocol voor PROFINET IO | nee |
|---|
| Radio standaard UMTS | nee |
|---|
| Materiaal waaier / pompwiel | Gietijzer |
|---|
| Minimum Efficiëntie Index (MEI) | 0.7 |
|---|
| Aansluitstandaard inlaatzijde | EN 1092-2 |
|---|
| Aansluitstandaard uitlaatzijde | EN 1092-2 |
|---|
| Normmotor | ja |
|---|
| Motor energie-efficiëntieklasse | IE3 |
|---|
| Communicatie | Ingebouwd en voorbereid |
|---|
| Standaard radio 2G / 3G / 4G | nee |
|---|
| 5G-netwerk standaard | nee |
|---|
| Interface signaal 0-10 V / 2-10 V | ja |
|---|
| Interface signaal 0-20 mA / 4-20 mA | ja |
|---|
| Interface signaal PT100 / PT1000 / PTC | nee |
|---|
| Interface pulsbreedtemodulatie (PWM) | nee |
|---|
| Interface pulsteller | nee |
|---|
| Ondersteunt protocol voor CAN / CANOpen | nee |
|---|
| Ondersteunt protocol voor Modbus TCP | nee |
|---|
| Ondersteunt protocol voor Modbus RTU | nee |
|---|
| Ondersteunt protocol voor BACnet MS / TP | nee |
|---|
| Ondersteunt protocol voor BACnet IP | nee |
|---|
| Ondersteunt protocol voor LON / LONWorks | nee |
|---|
| Ondersteunt protocol voor LIN Bus | nee |
|---|
| 2G-netwerk standaard | nee |
|---|
| 3G-netwerk standaard | nee |
|---|
| 4G-netwerk standaard | nee |
|---|
| Type toerenregeling | Overig |
|---|
| Toerenregeling motor | Geen |
|---|
| Geforceerde motorkoeling | nee |
|---|
| Max. werkdruk | 16 bar |
|---|
| Materiaal pomphuis | Gietijzer |
|---|
| Isolatieklasse volgens IEC | F |
|---|
| Hoogte zuigzijde | 160 mm |
|---|
| Hoogte perszijde | 360 mm |
|---|
| Lengte hart pers/zuig | 100 mm |
|---|
| Kwaliteitsklasse pomphuis | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Mediumtemperatuur (continu) | -25-120 °C |
|---|
| Kwaliteitsklasse materiaal waaier | Gietijzer EN-GJL-200 (GG 20) |
|---|
| Aansluiting inlaatzijde | Flens |
|---|
| Nom. diameter aansluiting inlaatzijde | DN 80 |
|---|
| Nom. diameter aansluiting uitlaatzijde | DN 65 |
|---|
| Aansluiting uitlaatzijde | Flens |
|---|
| Druktrap flens aansluiting inlaatzijde | PN 16 |
|---|
| Druktrap flens aansluiting uitlaatzijde | PN 16 |
|---|
| | 65-160/165 A-F2-A-BQ QE 980736 | 65-160/177 A-F2-A-BQ QE 981783 |
|---|
| Nom. stroom | 5.5 A | 7.7 A |
|---|
| Aansluiting 1 | Flens | |
|---|
| Aansluiting 2 | Flens | |
|---|
| Max. debiet | 73.15 m³/h | 81.84 m³/h |
|---|
| Max. opvoerhoogte | 8.6 m | 10.1 m |
|---|
| Materiaalkwaliteit | Gietijzer EN-GJL-250 (GG 25) | |
|---|
| Toerental | 1445 1/min | 1465 1/min |
|---|
| Communicatiebus | Overig | |
|---|
| Nom. debiet | 58 m³/h | |
|---|
| Afgegeven motorvermogen (P2) | 1.5 kW | 2.2 kW |
|---|
| Volumestroom (BEP) | 57.8 m³/h | 64.66 m³/h |
|---|
| Druk bij volumestroom (BEP) | 72.55 kPa | 89.22 kPa |
|---|
| Druktrap klasse | PN 16 | |
|---|
| Max. mediumtemperatuur (continu) | 120 °C | |
|---|
| Nom. diameter aansluiting 2 | DN 65 | |
|---|
| Min. mediumtemperatuur (continu) | -25 °C | |
|---|
| Druktrap klasse flens | PN 16 | |
|---|
| Aansluitspanning | 3 x 400 V | |
|---|
| Materiaal behuizing | Gietijzer | |
|---|
| Opvoerhoogte bij nom. debiet | 73.53 kPa | |
|---|
| Pomplengte | 246 mm | 274 mm |
|---|
| Breedte pomp zijde 1 | 127 mm | |
|---|
| Breedte pomp zijde 2 | 161 mm | |
|---|
| Nom. diameter aansluiting 1 | DN 80 | |
|---|
