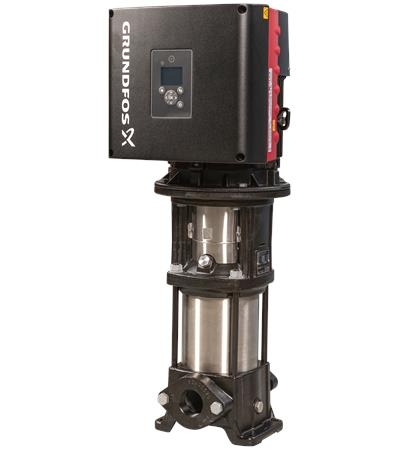

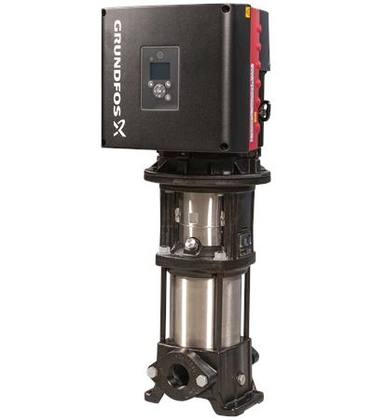

Grundfos CRE 5-4 A-A-A-E-HQQE 98390009

Maak uw keuze

Details

Merk	Grundfos
Titel	CRE 5-4 A-A-A-E-HQQE 98390009
Artikelnummer	A8356634
Fabrikantnummer	8356634
EAN code	05711494188932

Fabrikant informatie

Merk	Grundfos
Model	Verticaal
Materiaalkwaliteit	Gietijzer EN-GJL-200 (GG 20)
Omgevingstemperatuur	-20-50 °C
Ondersteunt protocol voor PROFIBUS	ja
Ondersteunt protocol voor KNX	nee
Potentiaalvrij schakelcontact	ja
Elektrische aansluiting	Aansluitklemmen
Materiaal aansluiting	Gietijzer
Explosieveilig	nee
Frequentie	50/60 Hz
Beschermingsgraad (IP)	IP55
Communicatiebus	Overig
Bluetooth-netwerk standaard	nee
Radiostandaard WLAN 802.11	nee
Met communicatie-interface RS-232	nee
Met communicatie-interface RS-485	ja
Ondersteunt protocol voor EtherNet/IP	ja
Ondersteunt protocol voor PROFINET IO	nee
Radio standaard UMTS	nee
Materiaal waaier / pompwiel	Roestvaststaal (RVS)
Normmotor	ja
Motor energie-efficiëntieklasse	IE5
Communicatie	Ingebouwd en voorbereid
Met droogloopbeveiliging	nee
Standaard radio 2G / 3G / 4G	nee
5G-netwerk standaard	nee
Interface signaal 0-10 V / 2-10 V	ja
Interface signaal 0-20 mA / 4-20 mA	ja
Interface signaal PT100 / PT1000 / PTC	ja
Interface pulsbreedtemodulatie (PWM)	nee
Interface pulsteller	nee
Ondersteunt protocol voor CAN / CANOpen	nee
Ondersteunt protocol voor Modbus TCP	ja
Ondersteunt protocol voor Modbus RTU	ja
Ondersteunt protocol voor BACnet MS / TP	ja
Ondersteunt protocol voor BACnet IP	ja
Ondersteunt protocol voor LON / LONWorks	ja
Ondersteunt protocol voor LIN Bus	nee
2G-netwerk standaard	nee
4G-netwerk standaard	nee
Max. mediumtemperatuur (continu)	120 °C
Zelfaanzuigend	nee
Min. mediumtemperatuur (continu)	-20 °C
Type toerenregeling	Traploos
Toerenregeling motor	Ingebouwd
Beschermingsgraad (IP-waarde)	55
Materiaal behuizing	Gietijzer
Materiaal pomphuis	Gietijzer
Frequentie 60 Hz	ja
Isolatieklasse volgens IEC	F
Motor met verlengde as	nee
Met ovale tegenflenzen	nee
Kwaliteitsklasse pomphuis	Gietijzer EN-GJL-200 (GG 20)
Mediumtemperatuur (continu)	-20-120 °C
Kwaliteitsklasse materiaal waaier	RVS 304 (1.4301)
Kwaliteitsklasse aansluiting	Gietijzer EN-GJL-200 (GG 20)

	3-8 + flens 400V drukopneme	3/4 AAEA HQQE 98389706	5-4 A-A-A-E-HQQE 98390009
Nom. stroom	2.15 A	3.04 A	5.88 A
Gewicht	31.082 kg	21.592 kg	23.842 kg
Aantal fasen	3	1	1
Aansluiting	Flens	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)
Max. opvoerhoogte	77.5 m	38.1 m	39.9 m
Motorvermogen	1.1 kW	0.55 kW	1.1 kW
Flensvorm	Rond	Ovaal	Ovaal
Toerental	3520 1/min	3465 1/min	3483 1/min
Nom. spanning	380-500 V	200-240 V	200-240 V
Inbouwlengte	250 mm	160 mm	160 mm
Nom. debiet	3.5 m³/h	3.5 m³/h	6.9 m³/h
Afgegeven motorvermogen (P2)	1.1 kW	0.55 kW	1.1 kW
Minimum Efficiëntie Index (MEI)	0.7	0.7	0.57
Volumestroom (BEP)	3.62 m³/h	3.56 m³/h	6.65 m³/h
Druk bij volumestroom (BEP)	571.57 kPa	278.43 kPa	293.14 kPa
Aansluitstandaard inlaatzijde	EN 1092-2	ISO 228-1	ISO 228-1
Aansluitstandaard uitlaatzijde	EN 1092-2	ISO 228-1	ISO 228-1
Druktrap klasse	PN 25	PN 16	PN 16
Npsh	18 kPa	18 kPa	23 kPa
Druktrap klasse flens	PN 25	PN 16	PN 16
Aansluitspanning	3 x 400 V	1 x 230 V	1 x 230 V
Max. werkdruk	25 bar	16 bar	16 bar
Opvoerhoogte bij nom. debiet	551.97 kPa	261.77 kPa	256.87 kPa
Hoogte pomp	629 mm	486 mm	528 mm
Nom. diameter	DN 32	1" (25)	1 1/4" (32)
Aansluiting inlaatzijde	Flens	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)
Nom. diameter aansluiting inlaatzijde	1 1/4" (32)	1" (25)	1 1/4" (32)
Nom. diameter aansluiting uitlaatzijde	1 1/4" (32)	1" (25)	1 1/4" (32)
Aansluiting uitlaatzijde	Flens	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)
Druktrap flens aansluiting inlaatzijde	PN 25	PN 16	PN 16
Druktrap flens aansluiting uitlaatzijde	PN 25	PN 16	PN 16
