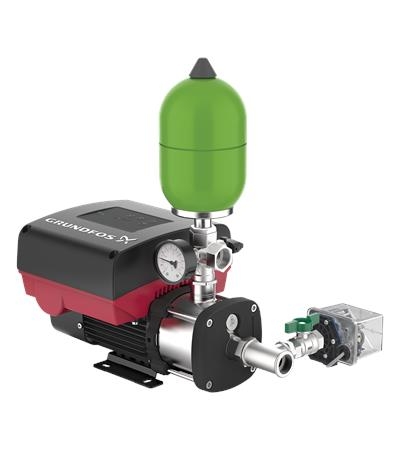

Grundfos Hydro CMBE 1-44 98591322
| Merk |
Grundfos |
| Titel |
Hydro CMBE 1-44 98591322 |
| Artikelnummer |
A8386094 |
| Fabrikantnummer |
8386094 |
| EAN code |
05711497773692 |
| Merk | Grundfos |
|---|
| Besturing | Traploos |
|---|
| Materiaal reservoir | Overig |
|---|
| Ondersteunt protocol voor PROFIBUS | ja |
|---|
| Ondersteunt protocol voor KNX | nee |
|---|
| Frequentie | 50 Hz |
|---|
| Bluetooth-netwerk standaard | nee |
|---|
| Radiostandaard WLAN 802.11 | nee |
|---|
| Met communicatie-interface RS-232 | nee |
|---|
| Ondersteunt protocol voor EtherNet/IP | ja |
|---|
| Ondersteunt protocol voor PROFINET IO | nee |
|---|
| Materiaal waaier / pompwiel | Roestvaststaal (RVS) |
|---|
| Standaard radio 2G / 3G / 4G | nee |
|---|
| 5G-netwerk standaard | nee |
|---|
| Interface pulsbreedtemodulatie (PWM) | nee |
|---|
| Interface pulsteller | nee |
|---|
| Ondersteunt protocol voor CAN / CANOpen | nee |
|---|
| Ondersteunt protocol voor Modbus TCP | ja |
|---|
| Ondersteunt protocol voor Modbus RTU | ja |
|---|
| Ondersteunt protocol voor BACnet MS / TP | ja |
|---|
| Ondersteunt protocol voor BACnet IP | ja |
|---|
| Ondersteunt protocol voor LON / LONWorks | ja |
|---|
| Ondersteunt protocol voor LIN Bus | nee |
|---|
| Druktrap klasse | PN 10 |
|---|
| Type toerenregeling | Traploos |
|---|
| Toerenregeling motor | Ingebouwd |
|---|
| Druktrap klasse flens | PN 10 |
|---|
| Max. werkdruk | 10 bar |
|---|
| Kwaliteitsklasse reservoir | Overig |
|---|
| Geschikt voor tapwater | ja |
|---|
| Materiaal pomphuis | Roestvaststaal (RVS) |
|---|
| Frequentie 60 Hz | ja |
|---|
| Zuigende installatie | nee |
|---|
| Met omloopleiding | nee |
|---|
| Kwaliteitsklasse materiaal waaier | RVS 304 (1.4301) |
|---|
| Geschikt voor hemelwater | ja |
|---|
| Geschikt voor regenwater | ja |
|---|
| Druktrap flens aansluiting inlaatzijde | PN 10 |
|---|
| Druktrap flens aansluiting perszijde | PN 10 |
|---|
| | CMBE 1-44 98591322 | multi-E 2CME 5-3 U A-A-AD | Multi-E 3CME3-3 U1 A-A-AD | Solo-E CRIE 5-5 U8 A-A-AD |
|---|
| Nom. stroom | 3.08 A | 5.88 A | 5.88 A | 9.1 A |
|---|
| Breedte | 354 mm | 604 mm | 564 mm | 403 mm |
|---|
| Hoogte | 501 mm | 959 mm | 905 mm | 701 mm |
|---|
| Aantal fasen | 1 | 3 | 3 | 1 |
|---|
| Aansluiting | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) |
|---|
| Kabellengte | 1.5 m | | | |
|---|
| Max. debiet | 2 m³/h | 13 m³/h | 13 m³/h | 10 m³/h |
|---|
| Max. opvoerhoogte | 44 m | 40 m | 39 m | 47 m |
|---|
| Flensvorm | Overig | Rond | Rond | Ovaal |
|---|
| Lengte | 448 mm | 714 mm | 1038 mm | 1012 mm |
|---|
| Toerental | 3776 1/min | | | 2901 1/min |
|---|
| Omgevingstemperatuur | -20-55 °C | 0-50 °C | 0-50 °C | 0-50 °C |
|---|
| Potentiaalvrij schakelcontact | nee | ja | ja | ja |
|---|
| Elektrische aansluiting | Aansluitsnoer met stekker | Overig | Overig | Aansluitklemmen |
|---|
| Nom. spanning | 200-240 V | 380-380 V | 380-380 V | 200-240 V |
|---|
| Met communicatie-interface RS-485 | nee | ja | ja | ja |
|---|
| Opgenomen motorvermogen (P1) | 0.69 kW | | | |
|---|
| Afgegeven motorvermogen (P2) | 0.55 kW | 1.1 kW | 1.1 kW | 1.5 kW |
|---|
| Opgenomen motorvermogen (P1) per pomp | 0.69 kW | | | |
|---|
| Afgegeven motorvermogen (P2) per pomp | 0.55 kW | 1.1 kW | 1.1 kW | 1.5 kW |
|---|
| Volumestroom (BEP) | 2.4 m³/h | 9.4 m³/h | 9.3 m³/h | 6 m³/h |
|---|
| Druk bij volumestroom (BEP) | 281.37 kPa | 225.49 kPa | 196.08 kPa | 313.73 kPa |
|---|
| Aansluitstandaard inlaatzijde | ISO 228-1 | EN 1092-1 | EN 1092-1 | ISO 7-1 / EN 10226-1 |
|---|
| Aansluitstandaard perszijde | ISO 228-1 | EN 1092-1 | EN 1092-1 | ISO 228-1 |
|---|
| Communicatie | Geen | Ingebouwd en voorbereid | Ingebouwd en voorbereid | Ingebouwd en voorbereid |
|---|
| Interface signaal 0-10 V / 2-10 V | nee | ja | ja | ja |
|---|
| Interface signaal 0-20 mA / 4-20 mA | nee | ja | ja | ja |
|---|
| Interface signaal PT100 / PT1000 / PTC | nee | ja | ja | ja |
|---|
| Max. mediumtemperatuur (continu) | 60 °C | 50 °C | 50 °C | 60 °C |
|---|
| Max. omgevingstemperatuur | 55 °C | 50 °C | 50 °C | 50 °C |
|---|
| Aansluitspanning | 1 x 230 V | 3 x 400 V | 3 x 400 V | 1 x 230 V |
|---|
| Nom. diameter alle aansluitingen | 1" (25) | 2" (50) | 1 1/2" (40) | 1 1/4" (32) |
|---|
| Opvoerhoogte bij nom. debiet | 281.38 kPa | 225.5 kPa | 196.08 kPa | 313.73 kPa |
|---|
| Isolatieklasse volgens IEC | F | | | |
|---|
| Kwaliteitsklasse pomphuis | RVS 304 (1.4301) | RVS 304 (1.4301) | RVS 304 (1.4301) | RVS 316 (1.4408) |
|---|
| Nom. debiet per pomp | 2.4 m³/h | 4.7 m³/h | 3.1 m³/h | 6 m³/h |
|---|
| Aantal pompen | 1 | 2 | 3 | 1 |
|---|
| Appendages met KIWA-keur | nee | ja | ja | ja |
|---|
| Conform VEWIN WB 4.3 | nee | ja | ja | ja |
|---|
| Motorvermogen per pomp | 0.55 kW | 1.1 kW | 1.1 kW | 1.5 kW |
|---|
| Nom. stroom per pomp | 3.08 A | 4.2 A | 3.4 A | 7.98 A |
|---|
| Mediumtemperatuur (continu) | 0-60 °C | 5-50 °C | 5-50 °C | 0-60 °C |
|---|
| Aansluiting inlaatzijde | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
|---|
| Nom. diameter aansluiting inlaatzijde | 1" (25) | 2" (50) | 1 1/2" (40) | 1 1/4" (32) |
|---|
| Nom. diameter aansluiting perszijde | 1" (25) | 2" (50) | 1 1/2" (40) | 1 1/4" (32) |
|---|
| Geschikt voor beregening/bevloeiing | nee | ja | ja | ja |
|---|
| Aansluiting perszijde | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
|---|
| Beschermingsgraad kast (IP) | IP55 | IP54 | IP54 | IP55 |
|---|
| Beschermingsgraad pomp (IP) | IP55 | IP54 | IP54 | IP55 |
|---|
| Min. mediumtemperatuur (continu) | | 5 °C | 5 °C | |
|---|
