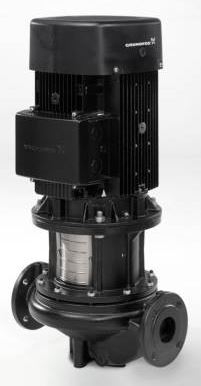

Grundfos TP 650250/2 AFA BAQE 400D 50Hz
| Merk |
Grundfos |
| Titel |
TP 650250/2 AFA BAQE 400D 50Hz |
| Artikelnummer |
A8349187 |
| Fabrikantnummer |
8349187 |
| EAN code |
05712600810730 |
| Merk | Grundfos |
|---|
| Beschermingsgraad (IP) | IP55 |
|---|
| Zelfaanzuigend | nee |
|---|
| Toerenregeling motor | Geen |
|---|
| Dubbelpomp | nee |
|---|
| Isolatieklasse volgens IEC | F |
|---|
| Motor met verlengde as | nee |
|---|
| | 25-50/2-A-O-A-BQQE 1X230V 50 | 32-150/2-A-F-A-BQQ e 400Y 50 | 32-230/2-A-F-A-BQQ E 1X230V | 65-240/4 AFA BAQE 96087434 | 650250/2 AFA BAQE 400D 50Hz |
|---|
| Nom. stroom | 0.93 A | 1 A | 4.6 A | 7.9 A | 7.9 A |
|---|
| Aantal fasen | 1 | 3 | 1 | 3 | |
|---|
| Aansluiting | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Flens | Flens | | Flens |
|---|
| Max. debiet | 5.34 m³/h | 8.5 m³/h | 9.7 m³/h | 55.49 m³/h | |
|---|
| Max. opvoerhoogte | 5 m | 15 m | 23 m | 24 m | |
|---|
| Materiaalkwaliteit | Overig | Gietijzer EN-GJL-250 (GG 25) | Gietijzer EN-GJL-250 (GG 25) | | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Toerental | 2800 1/min | 2878 1/min | 2884 1/min | 1477 1/min | 2930 1/min |
|---|
| Omgevingstemperatuur | -30-40 °C | -30-60 °C | -30-40 °C | -20-55 °C | - °C |
|---|
| Ondersteunt protocol voor PROFIBUS | nee | nee | nee | nee | |
|---|
| Ondersteunt protocol voor KNX | nee | nee | nee | nee | |
|---|
| Potentiaalvrij schakelcontact | ja | ja | ja | ja | |
|---|
| Elektrische aansluiting | Aansluitklemmen | Aansluitklemmen | Aansluitklemmen | Aansluitklemmen | |
|---|
| Nom. spanning | 220-230 V | 220-240 V | 220-230 V | 220-240 V | - V |
|---|
| Inbouwlengte | 180 mm | 280 mm | 280 mm | 475 mm | 360 mm |
|---|
| Explosieveilig | nee | nee | nee | nee | |
|---|
| Frequentie | 50 Hz | 50 Hz | 50 Hz | 50 Hz | |
|---|
| Bluetooth-netwerk standaard | nee | nee | nee | nee | |
|---|
| Radiostandaard WLAN 802.11 | nee | nee | nee | nee | |
|---|
| Met communicatie-interface RS-232 | nee | nee | nee | nee | |
|---|
| Met communicatie-interface RS-485 | ja | ja | ja | ja | |
|---|
| Nom. debiet | 3.72 m³/h | 5.8 m³/h | 6.8 m³/h | | 51.69 m³/h |
|---|
| Ondersteunt protocol voor EtherNet/IP | nee | nee | nee | nee | |
|---|
| Ondersteunt protocol voor PROFINET IO | nee | nee | nee | nee | |
|---|
| Radio standaard UMTS | nee | nee | nee | nee | |
|---|
| Materiaal waaier / pompwiel | Overig | Roestvaststaal (RVS) | Roestvaststaal (RVS) | Gietijzer | |
|---|
| Afgegeven motorvermogen (P2) | 0.12 kW | 0.37 kW | 0.75 kW | 4 kW | |
|---|
| Volumestroom (BEP) | 3.72 m³/h | 6.2 m³/h | 7.1 m³/h | 46.43 m³/h | |
|---|
| Druk bij volumestroom (BEP) | 26.47 kPa | 98.04 kPa | 166.67 kPa | 196.08 kPa | |
|---|
| Aansluitstandaard inlaatzijde | ISO 228-1 | EN 1092-2 | EN 1092-2 | EN 1092-2 | |
|---|
| Aansluitstandaard uitlaatzijde | ISO 228-1 | EN 1092-2 | EN 1092-2 | EN 1092-2 | |
|---|
| Normmotor | ja | ja | ja | ja | |
|---|
| Motor energie-efficiëntieklasse | IE2 | IE3 | IE2 | IE3 | |
|---|
| Communicatie | Ingebouwd en voorbereid | Ingebouwd en voorbereid | Ingebouwd en voorbereid | Ingebouwd en voorbereid | |
|---|
| Standaard radio 2G / 3G / 4G | nee | nee | nee | nee | |
|---|
| 5G-netwerk standaard | nee | nee | nee | nee | |
|---|
| Interface signaal 0-10 V / 2-10 V | ja | ja | ja | ja | |
|---|
| Interface signaal 0-20 mA / 4-20 mA | ja | ja | ja | ja | |
|---|
| Interface signaal PT100 / PT1000 / PTC | nee | nee | nee | nee | |
|---|
| Interface pulsbreedtemodulatie (PWM) | nee | nee | nee | nee | |
|---|
| Interface pulsteller | nee | nee | nee | nee | |
|---|
| Ondersteunt protocol voor CAN / CANOpen | nee | nee | nee | nee | |
|---|
| Ondersteunt protocol voor Modbus TCP | nee | nee | nee | nee | |
|---|
| Ondersteunt protocol voor Modbus RTU | nee | nee | nee | nee | |
|---|
| Ondersteunt protocol voor BACnet MS / TP | nee | nee | nee | nee | |
|---|
| Ondersteunt protocol voor BACnet IP | nee | nee | nee | nee | |
|---|
| Ondersteunt protocol voor LON / LONWorks | nee | nee | nee | nee | |
|---|
| Ondersteunt protocol voor LIN Bus | nee | nee | nee | nee | |
|---|
| 2G-netwerk standaard | nee | nee | nee | nee | |
|---|
| 3G-netwerk standaard | nee | nee | nee | nee | |
|---|
| 4G-netwerk standaard | nee | nee | nee | nee | |
|---|
| Druktrap klasse | PN 10 | PN 10 | PN 10 | | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | 120 °C | 120 °C | 120 °C | | 120 °C |
|---|
| Min. mediumtemperatuur (continu) | -25 °C | -25 °C | -25 °C | | |
|---|
| Type toerenregeling | Overig | Overig | Overig | Overig | Geen |
|---|
| Druktrap klasse flens | PN 10 | PN 10 | PN 10 | | PN 16 |
|---|
| Aansluitspanning | 1 x 230 V | 3 x 400 V | 1 x 230 V | | 3 x 400 V |
|---|
| Max. werkdruk | 10 bar | 10 bar | 10 bar | 16 bar | |
|---|
| Materiaal behuizing | Gietijzer | Gietijzer | Gietijzer | | Gietijzer |
|---|
| Opvoerhoogte bij nom. debiet | 26.47 kPa | 98.04 kPa | 163.73 kPa | | 198.14 kPa |
|---|
| Materiaal pomphuis | Gietijzer | Gietijzer | Gietijzer | Gietijzer | |
|---|
| Hoogte pomp | 356.6 mm | 395 mm | 447 mm | | 669 mm |
|---|
| Breedte 1 | 54 mm | 100 mm | 100 mm | | 134 mm |
|---|
| Breedte 2 | 62 mm | 100 mm | 100 mm | | 122 mm |
|---|
| Met ovale tegenflenzen | nee | nee | nee | | |
|---|
| Kwaliteitsklasse pomphuis | Gietijzer EN-GJL-150 (GG 15) | Gietijzer EN-GJL-250 (GG 25) | Gietijzer EN-GJL-250 (GG 25) | Gietijzer EN-GJL-250 (GG 25) | |
|---|
| Mediumtemperatuur (continu) | -25-120 °C | -25-120 °C | -25-120 °C | 0-120 °C | - °C |
|---|
| Nom. diameter | DN 25 | DN 32 | DN 32 | | DN 65 |
|---|
| Kwaliteitsklasse materiaal waaier | PES-GF | RVS 304 (1.4301) | RVS 304 (1.4301) | Gietijzer EN-GJL-200 (GG 20) | |
|---|
| Aansluiting inlaatzijde | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Flens | Flens | Flens | |
|---|
| Nom. diameter aansluiting inlaatzijde | 1 1/2" (40) | DN 32 | DN 32 | DN 65 | |
|---|
| Nom. diameter aansluiting uitlaatzijde | 1 1/2" (40) | DN 32 | DN 32 | DN 65 | |
|---|
| Aansluitmaat pomphuis | 1 1/2" | DN 32 | DN 32 | | |
|---|
| Aansluiting uitlaatzijde | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Flens | Flens | Flens | |
|---|
| Druktrap flens aansluiting inlaatzijde | PN 10 | Overig | Overig | PN 16 | |
|---|
| Druktrap flens aansluiting uitlaatzijde | PN 10 | Overig | Overig | PN 16 | |
|---|
| Flensvorm | | Rond | Rond | Rond | |
|---|
| Minimum Efficiëntie Index (MEI) | | 0.7 | 0.7 | 0.7 | |
|---|
| Motorvermogen | | | | | 4 kW |
|---|
| Beschermingsgraad (IP-waarde) | | | | | 55 |
|---|
| Frequentie 60 Hz | | | | | nee |
|---|
