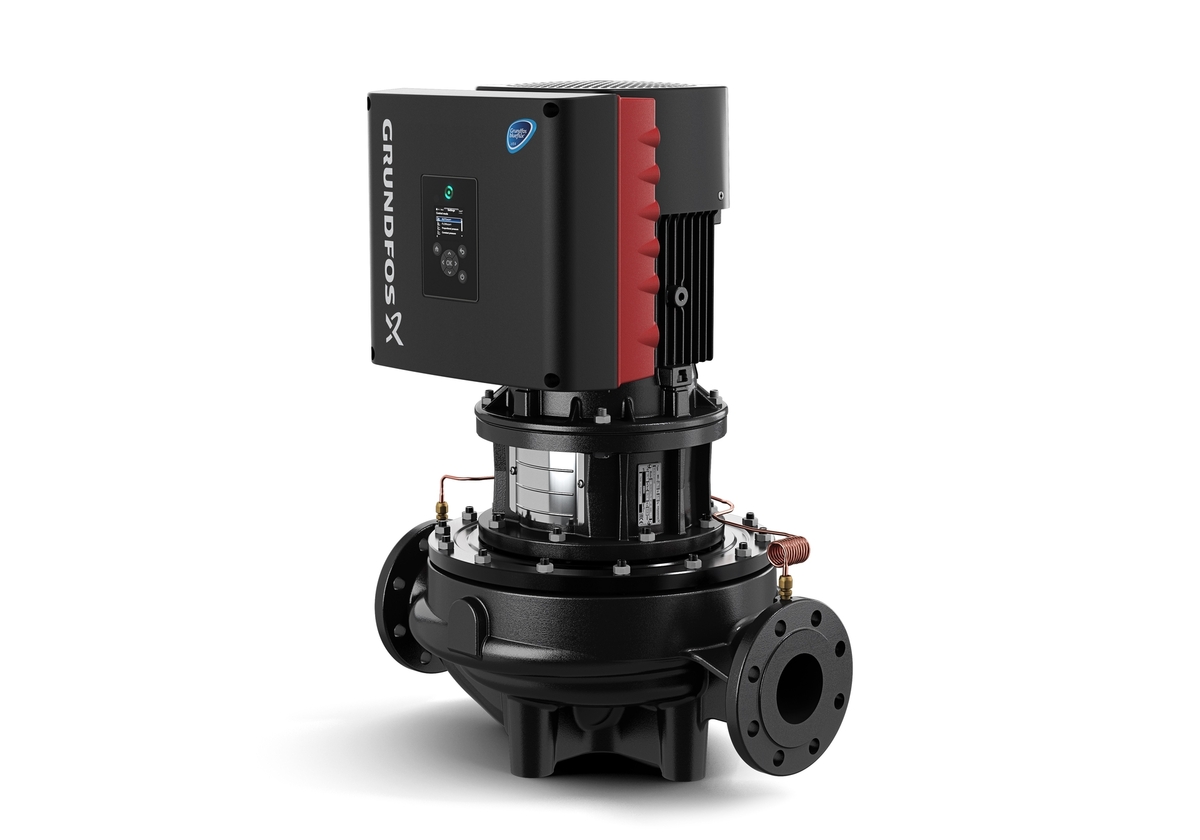

Grundfos TPE 100-250/2-S-A-F-A -BAQE 3X4

Maak uw keuze

Details

Merk	Grundfos
Titel	TPE 100-250/2-S-A-F-A -BAQE 3X4
Artikelnummer	A8349255
Fabrikantnummer	8349255
EAN code	05712607032074

Fabrikant informatie

Merk	Grundfos
Aansluiting	Flens
Materiaalkwaliteit	Gietijzer EN-GJL-250 (GG 25)
Beschermingsgraad (IP)	IP55
Communicatiebus	Overig
Druktrap klasse	PN 16
Max. mediumtemperatuur (continu)	120 °C
Zelfaanzuigend	nee
Type toerenregeling	Traploos
Toerenregeling motor	Ingebouwd
Druktrap klasse flens	PN 16
Aansluitspanning	3 x 400 V
Materiaal behuizing	Gietijzer
Dubbelpomp	nee
Isolatieklasse volgens IEC	F
Motor met verlengde as	nee
Met ovale tegenflenzen	nee

	100-110/4-A-F-A-B QQE 3X400	100-110/4-S-A-F-A -BQQE 3X4	100-160/2-S-A-F-A -BQQE 3X4	100-200/2-S-A-F-A -BAQE 3X4	100-200/2-S-A-F-A -BQQE 3X4	100-200/4-S-A-F-A -BAQE 3X4	100-250/2-S-A-F-A -BAQE 3X4	125-95/4-A-F-A-BA QE 3X400	65-340/2-S-A-F-A- BQQE 3X40	80-210/2-A-F-A-BQ BQ 3X400	80-210/2-S-A-F-A- BQQE 3X40	80-240/2-S-A-F-BQ QE 3x400V
Nom. stroom	5.6 A	5.6 A	7.37 A	9.95 A	9.95 A	13.6 A	19.58 A	7.42 A	9.95 A	7.37 A	7.37 A	9.95 A
Aantal fasen	3	3	3		3				3	3	3	3
Max. debiet	125 m³/h	125 m³/h	83.81 m³/h		100.1 m³/h				56.34 m³/h	70.57 m³/h	70.57 m³/h	89.86 m³/h
Max. opvoerhoogte	11 m	11 m	16 m		20 m				34 m	21 m	21 m	24 m
Motorvermogen	3 kW	3 kW	4 kW	5.5 kW	5.5 kW	7.5 kW	11 kW	4 kW	5.5 kW	4 kW	4 kW	5.5 kW
Flensvorm	Rond	Rond	Rond		Rond				Rond	Rond	Rond	Rond
Toerental	1455 1/min	1455 1/min	2920 1/min	2920 1/min	2920 1/min	1455 1/min	2930 1/min	1460 1/min	2920 1/min	2920 1/min	2920 1/min	2920 1/min
Omgevingstemperatuur	-20-50 °C	-20-50 °C	-20-50 °C		-20-50 °C				-20-50 °C	-20-50 °C	-20-50 °C	-20-50 °C
Ondersteunt protocol voor PROFIBUS	nee	nee	nee		nee				nee	nee	nee	nee
Ondersteunt protocol voor KNX	nee	nee	nee		nee				nee	nee	nee	nee
Potentiaalvrij schakelcontact	ja	ja	ja		ja				ja	ja	ja	ja
Elektrische aansluiting	Aansluitklemmen	Aansluitklemmen	Aansluitklemmen		Aansluitklemmen				Aansluitklemmen	Aansluitklemmen	Aansluitklemmen	Aansluitklemmen
Nom. spanning	380-500 V	380-500 V	380-500 V		380-500 V				380-500 V	380-500 V	380-500 V	380-500 V
Inbouwlengte	550 mm	550 mm	500 mm	500 mm	500 mm	670 mm	550 mm	620 mm	360 mm	360 mm	360 mm	360 mm
Explosieveilig	nee	nee	nee		nee				nee	nee	nee	nee
Frequentie	50 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50 Hz	50/60 Hz	50 Hz	50/60 Hz	50/60 Hz
Bluetooth-netwerk standaard	nee	nee	nee		nee				nee	nee	nee	nee
Radiostandaard WLAN 802.11	nee	nee	nee		nee				nee	nee	nee	nee
Met communicatie-interface RS-232	nee	nee	nee		nee				nee	nee	nee	nee
Met communicatie-interface RS-485	ja	ja	ja		ja				ja	ja	ja	ja
Nom. debiet	85.9 m³/h	85.9 m³/h	76.2 m³/h	85.2 m³/h	85.2 m³/h	117 m³/h	135 m³/h	128 m³/h	49.1 m³/h	63.8 m³/h	63.8 m³/h	70.5 m³/h
Ondersteunt protocol voor EtherNet/IP	ja	ja	ja		ja				ja	ja	ja	ja
Ondersteunt protocol voor PROFINET IO	nee	nee	nee		nee				nee	nee	nee	nee
Materiaal waaier / pompwiel	Gietijzer	Gietijzer	Gietijzer		Gietijzer				Gietijzer	Gietijzer	Gietijzer	Gietijzer
Afgegeven motorvermogen (P2)	3 kW	3 kW	4 kW	5.5 kW	5.5 kW	7.5 kW	11 kW	4 kW	5.5 kW	4 kW	4 kW	5.5 kW
Minimum Efficiëntie Index (MEI)	0.7	0.7	0.54		0.54				0.7	0.7	0.7	0.7
Volumestroom (BEP)	85.9 m³/h	85.9 m³/h	75.24 m³/h		81.79 m³/h				48.29 m³/h	61.93 m³/h	61.93 m³/h	67.85 m³/h
Druk bij volumestroom (BEP)	85.29 kPa	85.29 kPa	130.39 kPa		165.69 kPa				275.49 kPa	167.65 kPa	167.65 kPa	199.02 kPa
Aansluitstandaard inlaatzijde	EN 1092-2	EN 1092-2	EN 1092-2		EN 1092-2				EN 1092-2	EN 1092-2	EN 1092-2	EN 1092-2
Aansluitstandaard perszijde	EN 1092-2	EN 1092-2	EN 1092-2		EN 1092-2				EN 1092-2	EN 1092-2	EN 1092-2	EN 1092-2
Normmotor	ja	ja	ja		ja				ja	ja	ja	ja
Motor energie-efficiëntieklasse	IE5	IE5	IE5		IE5				IE5	IE5	IE5	IE5
Communicatie	Ingebouwd en voorbereid	Ingebouwd en voorbereid	Ingebouwd en voorbereid		Ingebouwd en voorbereid				Ingebouwd en voorbereid	Ingebouwd en voorbereid	Ingebouwd en voorbereid	Ingebouwd en voorbereid
Standaard radio 2G / 3G / 4G	nee	nee	nee		nee				nee	nee	nee	nee
5G-netwerk standaard	nee	nee	nee		nee				nee	nee	nee	nee
Interface signaal 0-10 V / 2-10 V	ja	ja	ja		ja				ja	ja	ja	ja
Interface signaal 0-20 mA / 4-20 mA	ja	ja	ja		ja				ja	ja	ja	ja
Interface signaal PT100 / PT1000 / PTC	ja	ja	ja		ja				ja	ja	ja	ja
Interface pulsbreedtemodulatie (PWM)	nee	nee	nee		nee				nee	nee	nee	nee
Interface pulsteller	nee	nee	nee		nee				nee	nee	nee	nee
Ondersteunt protocol voor CAN / CANOpen	nee	nee	nee		nee				nee	nee	nee	nee
Ondersteunt protocol voor Modbus TCP	nee	nee	nee		nee				nee	nee	nee	nee
Ondersteunt protocol voor Modbus RTU	ja	ja	ja		ja				ja	ja	ja	ja
Ondersteunt protocol voor BACnet MS / TP	ja	ja	ja		ja				ja	ja	ja	ja
Ondersteunt protocol voor BACnet IP	nee	nee	nee		nee				nee	nee	nee	nee
Ondersteunt protocol voor LON / LONWorks	nee	nee	nee		nee				nee	nee	nee	nee
Ondersteunt protocol voor LIN Bus	nee	nee	nee		nee				nee	nee	nee	nee
2G-netwerk standaard	nee	nee	nee		nee				nee	nee	nee	nee
3G-netwerk standaard	nee	nee	nee		nee				nee	nee	nee	nee
4G-netwerk standaard	nee	nee	nee		nee				nee	nee	nee	nee
Min. mediumtemperatuur (continu)	-25 °C	-25 °C	-25 °C		-25 °C				-25 °C	-25 °C	-25 °C	-25 °C
Max. werkdruk	16 bar	16 bar	16 bar		16 bar				16 bar	16 bar	16 bar	16 bar
Opvoerhoogte bij nom. debiet	85.3 kPa	85.3 kPa	125.49 kPa	163.73 kPa	163.73 kPa	159.81 kPa	197.06 kPa	74.12 kPa	274.52 kPa	167.65 kPa	167.65 kPa	202.95 kPa
Materiaal pomphuis	Gietijzer	Gietijzer	Gietijzer		Gietijzer				Gietijzer	Gietijzer	Gietijzer	Gietijzer
Hoogte pomp	675 mm	675 mm	680 mm	750 mm	750 mm	842 mm	816 mm	750 mm	709 mm	643 mm	643 mm	713 mm
Breedte 1	190 mm	190 mm	156 mm	156 mm	156 mm	290 mm	190 mm	193 mm	142 mm	125 mm	125 mm	125 mm
Breedte 2	151 mm	151 mm	124 mm	124 mm	124 mm	249 mm	151 mm	243 mm	124 mm	119 mm	119 mm	119 mm
Frequentie 60 Hz	nee	ja	ja	ja	ja	ja	ja	nee	ja	nee	ja	ja
Kwaliteitsklasse pomphuis	Gietijzer EN-GJL-250 (GG 25)	Gietijzer EN-GJL-250 (GG 25)	Gietijzer EN-GJL-250 (GG 25)		Gietijzer EN-GJL-250 (GG 25)				Gietijzer EN-GJL-250 (GG 25)	Gietijzer EN-GJL-250 (GG 25)	Gietijzer EN-GJL-250 (GG 25)	Gietijzer EN-GJL-250 (GG 25)
Mediumtemperatuur (continu)	-25-120 °C	-25-120 °C	-25-120 °C		-25-120 °C				-25-120 °C	-25-120 °C	-25-120 °C	-25-120 °C
Nom. diameter	DN 100	DN 100	DN 100	DN 100	DN 100	DN 100	DN 100	DN 125	DN 65	DN 80	DN 80	DN 80
Kwaliteitsklasse materiaal waaier	Gietijzer EN-GJL-200 (GG 20)	Gietijzer EN-GJL-200 (GG 20)	Gietijzer EN-GJL-200 (GG 20)		Gietijzer EN-GJL-200 (GG 20)				Gietijzer EN-GJL-200 (GG 20)	Gietijzer EN-GJL-200 (GG 20)	Gietijzer EN-GJL-200 (GG 20)	Gietijzer EN-GJL-200 (GG 20)
Aansluiting inlaatzijde	Flens	Flens	Flens		Flens				Flens	Flens	Flens	Flens
Nom. diameter aansluiting inlaatzijde	DN 100	DN 100	DN 100		DN 100				DN 65	DN 80	DN 80	DN 80
Nom. diameter aansluiting perszijde	DN 100	DN 100	DN 100		DN 100				DN 65	DN 80	DN 80	DN 80
Aansluitmaat pomphuis	DN 100	DN 100	DN 100	DN 100	DN 100	DN 100	DN 100	DN 125	DN 65	DN 80	DN 80	DN 80
Aansluiting perszijde	Flens	Flens	Flens		Flens				Flens	Flens	Flens	Flens
Druktrap flens aansluiting inlaatzijde	PN 16	PN 16	PN 16		PN 16				PN 16	PN 16	PN 16	PN 16
Druktrap flens aansluiting perszijde	PN 16	PN 16	PN 16		PN 16				PN 16	PN 16	PN 16	PN 16

Onderdelen

Grundfos TPE 100-250/2-S-A-F-A -BAQE 3X4
