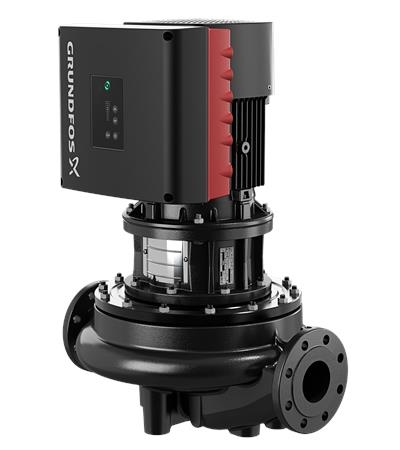

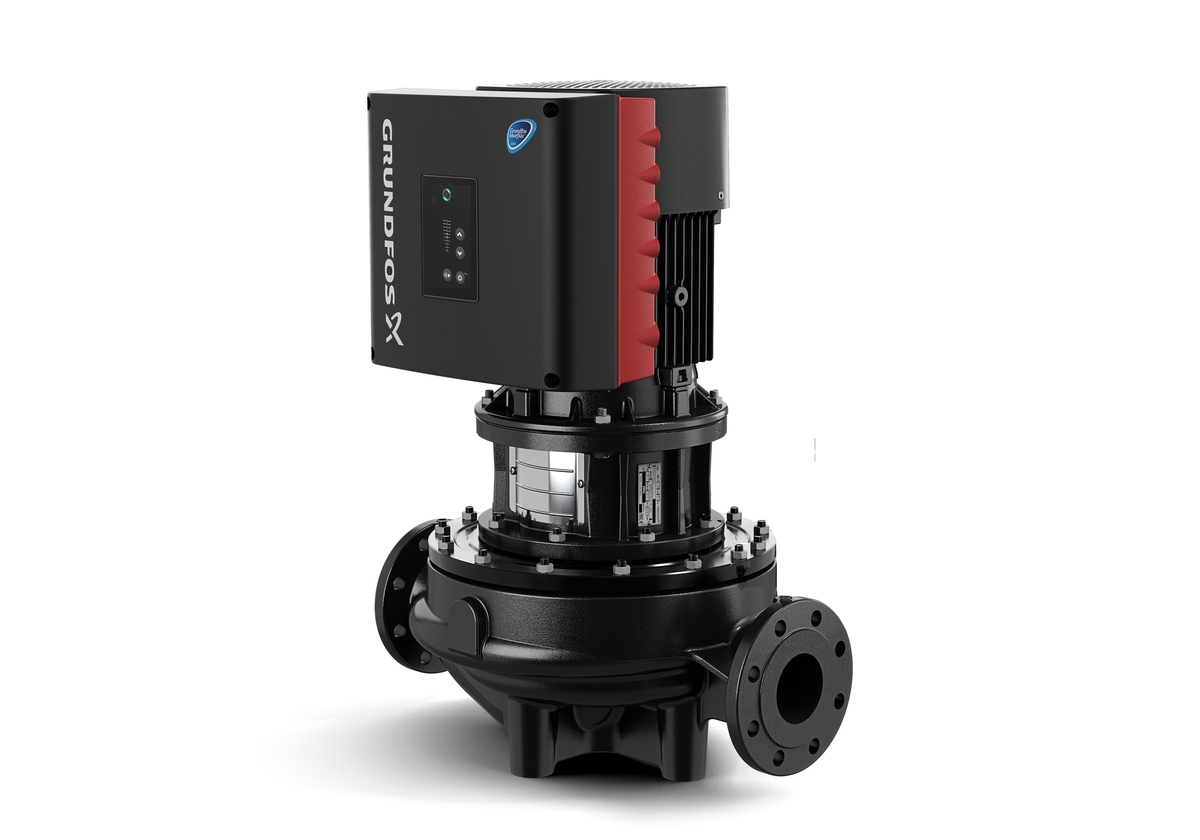

Grundfos TPE 80-210/2-A-F-A-BQ BQ 3X400
| Merk |
Grundfos |
| Titel |
TPE 80-210/2-A-F-A-BQ BQ 3X400 |
| Artikelnummer |
A8349275 |
| Fabrikantnummer |
9643365 |
| EAN code |
05712607020286 |
| Merk | Grundfos |
|---|
| Aantal fasen | 3 |
|---|
| Aansluiting | Flens |
|---|
| Materiaalkwaliteit | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Flensvorm | Rond |
|---|
| Omgevingstemperatuur | -20-50 °C |
|---|
| Ondersteunt protocol voor PROFIBUS | nee |
|---|
| Ondersteunt protocol voor KNX | nee |
|---|
| Potentiaalvrij schakelcontact | ja |
|---|
| Elektrische aansluiting | Aansluitklemmen |
|---|
| Nom. spanning | 380-500 V |
|---|
| Explosieveilig | nee |
|---|
| Beschermingsgraad (IP) | IP55 |
|---|
| Communicatiebus | Overig |
|---|
| Bluetooth-netwerk standaard | ja |
|---|
| Radiostandaard WLAN 802.11 | nee |
|---|
| Met communicatie-interface RS-232 | nee |
|---|
| Met communicatie-interface RS-485 | ja |
|---|
| Ondersteunt protocol voor EtherNet/IP | ja |
|---|
| Ondersteunt protocol voor PROFINET IO | nee |
|---|
| Radio standaard UMTS | nee |
|---|
| Materiaal waaier / pompwiel | Gietijzer |
|---|
| Aansluitstandaard inlaatzijde | EN 1092-2 |
|---|
| Aansluitstandaard uitlaatzijde | EN 1092-2 |
|---|
| Normmotor | ja |
|---|
| Motor energie-efficiëntieklasse | IE5 |
|---|
| Communicatie | Ingebouwd en voorbereid |
|---|
| Standaard radio 2G / 3G / 4G | nee |
|---|
| 5G-netwerk standaard | nee |
|---|
| Interface signaal 0-10 V / 2-10 V | ja |
|---|
| Interface signaal 0-20 mA / 4-20 mA | ja |
|---|
| Interface signaal PT100 / PT1000 / PTC | ja |
|---|
| Interface pulsbreedtemodulatie (PWM) | nee |
|---|
| Interface pulsteller | nee |
|---|
| Ondersteunt protocol voor CAN / CANOpen | nee |
|---|
| Ondersteunt protocol voor Modbus TCP | nee |
|---|
| Ondersteunt protocol voor Modbus RTU | ja |
|---|
| Ondersteunt protocol voor BACnet MS / TP | nee |
|---|
| Ondersteunt protocol voor BACnet IP | nee |
|---|
| Ondersteunt protocol voor LON / LONWorks | nee |
|---|
| Ondersteunt protocol voor LIN Bus | nee |
|---|
| 2G-netwerk standaard | nee |
|---|
| 3G-netwerk standaard | nee |
|---|
| 4G-netwerk standaard | nee |
|---|
| Druktrap klasse | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | 120 °C |
|---|
| Zelfaanzuigend | nee |
|---|
| Min. mediumtemperatuur (continu) | -25 °C |
|---|
| Type toerenregeling | Traploos |
|---|
| Toerenregeling motor | Ingebouwd |
|---|
| Druktrap klasse flens | PN 16 |
|---|
| Aansluitspanning | 3 x 400 V |
|---|
| Max. werkdruk | 16 bar |
|---|
| Materiaal behuizing | Gietijzer |
|---|
| Materiaal pomphuis | Gietijzer |
|---|
| Dubbelpomp | nee |
|---|
| Isolatieklasse volgens IEC | F |
|---|
| Motor met verlengde as | nee |
|---|
| Met ovale tegenflenzen | nee |
|---|
| Kwaliteitsklasse pomphuis | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Mediumtemperatuur (continu) | -25-120 °C |
|---|
| Kwaliteitsklasse materiaal waaier | Gietijzer EN-GJL-200 (GG 20) |
|---|
| Aansluiting inlaatzijde | Flens |
|---|
| Aansluiting uitlaatzijde | Flens |
|---|
| Druktrap flens aansluiting inlaatzijde | PN 16 |
|---|
| Druktrap flens aansluiting uitlaatzijde | PN 16 |
|---|
| | 100-110/4-A-F-A-B QQE 3X400 | 100-110/4-S-A-F-A -BQQE 3X4 | 100-160/2-S-A-F-A -BQQE 3X4 | 100-200/2-S-A-F-A -BQQE 3X4 | 65-340/2-S-A-F-A- BQQE 3X40 | 80-210/2-A-F-A-BQ BQ 3X400 | 80-210/2-S-A-F-A- BQQE 3X40 | 80-240/2-S-A-F-BQ QE 3x400V |
|---|
| Nom. stroom | 5.6 A | 5.6 A | 7.37 A | 9.95 A | 9.95 A | 7.37 A | 7.37 A | 9.95 A |
|---|
| Max. debiet | 125 m³/h | 125 m³/h | 83.81 m³/h | 100.1 m³/h | 56.34 m³/h | 70.57 m³/h | 70.57 m³/h | 89.86 m³/h |
|---|
| Max. opvoerhoogte | 11 m | 11 m | 16 m | 20 m | 34 m | 21 m | 21 m | 24 m |
|---|
| Motorvermogen | 3 kW | 3 kW | 4 kW | 5.5 kW | 5.5 kW | 4 kW | 4 kW | 5.5 kW |
|---|
| Toerental | 1456 1/min | 1455 1/min | 2920 1/min | 2920 1/min | 2920 1/min | 2954 1/min | 2920 1/min | 2920 1/min |
|---|
| Inbouwlengte | 550 mm | 550 mm | 500 mm | 500 mm | 360 mm | 360 mm | 360 mm | 360 mm |
|---|
| Frequentie | 50 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz | 50 Hz | 50/60 Hz | 50/60 Hz |
|---|
| Nom. debiet | 85.9 m³/h | 85.9 m³/h | 76.2 m³/h | 85.2 m³/h | 49.1 m³/h | 63.8 m³/h | 63.8 m³/h | 70.5 m³/h |
|---|
| Afgegeven motorvermogen (P2) | 3 kW | 3 kW | 4 kW | 5.5 kW | 5.5 kW | 4 kW | 4 kW | 5.5 kW |
|---|
| Minimum Efficiëntie Index (MEI) | 0.7 | 0.7 | 0.54 | 0.54 | 0.7 | 0.7 | 0.7 | 0.7 |
|---|
| Volumestroom (BEP) | 85.9 m³/h | 85.9 m³/h | 75.24 m³/h | 81.79 m³/h | 48.29 m³/h | 61.93 m³/h | 61.93 m³/h | 67.85 m³/h |
|---|
| Druk bij volumestroom (BEP) | 85.32 kPa | 85.32 kPa | 130.43 kPa | 165.73 kPa | 275.57 kPa | 167.69 kPa | 167.69 kPa | 199.07 kPa |
|---|
| Opvoerhoogte bij nom. debiet | 85.3 kPa | 85.3 kPa | 125.49 kPa | 163.73 kPa | 274.52 kPa | 167.65 kPa | 167.65 kPa | 202.95 kPa |
|---|
| Hoogte pomp | 675 mm | 675 mm | 680 mm | 750 mm | 709 mm | 643 mm | 643 mm | 713 mm |
|---|
| Breedte 1 | 190 mm | 190 mm | 156 mm | 156 mm | 142 mm | 125 mm | 125 mm | 125 mm |
|---|
| Breedte 2 | 151 mm | 151 mm | 124 mm | 124 mm | 124 mm | 119 mm | 119 mm | 119 mm |
|---|
| Frequentie 60 Hz | nee | ja | ja | ja | ja | nee | ja | ja |
|---|
| Nom. diameter | DN 100 | DN 100 | DN 100 | DN 100 | DN 65 | DN 80 | DN 80 | DN 80 |
|---|
| Nom. diameter aansluiting inlaatzijde | DN 100 | DN 100 | DN 100 | DN 100 | DN 65 | DN 80 | DN 80 | DN 80 |
|---|
| Nom. diameter aansluiting uitlaatzijde | DN 100 | DN 100 | DN 100 | DN 100 | DN 65 | DN 80 | DN 80 | DN 80 |
|---|
| Aansluitmaat pomphuis | DN 100 | DN 100 | DN 100 | DN 100 | DN 65 | DN 80 | DN 80 | DN 80 |
|---|
