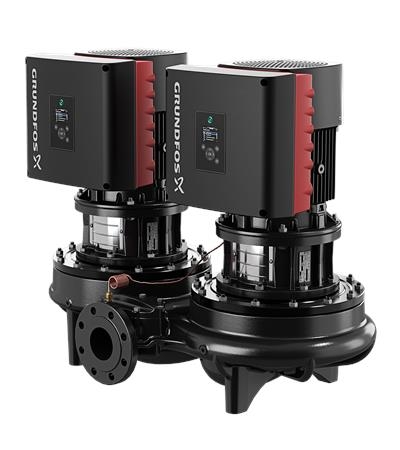

Grundfos TPED 100-120/2-S-AI-F -A-BQQE 3
| Merk |
Grundfos |
| Titel |
TPED 100-120/2-S-AI-F -A-BQQE 3 |
| Artikelnummer |
A8349265 |
| Fabrikantnummer |
8349265 |
| EAN code |
05712608008993 |
| Merk | Grundfos |
|---|
| Frequentie | 50/60 Hz |
|---|
| Beschermingsgraad (IP) | IP55 |
|---|
| Zelfaanzuigend | nee |
|---|
| Type toerenregeling | Traploos |
|---|
| Toerenregeling motor | Ingebouwd |
|---|
| Dubbelpomp | ja |
|---|
| Isolatieklasse volgens IEC | F |
|---|
| Motor met verlengde as | nee |
|---|
| | 100-120/2-S-AI-F -A-BQQE 3 | 100-200/2-S-A-F- A-BQQE 3x | 65-340/2-S-A-F-A -BAQE 3X4 |
|---|
| Nom. stroom | 4.03 A | 9.95 A | 9.95 A |
|---|
| Aantal fasen | 3 | 3 | |
|---|
| Max. debiet | 89.43 m³/h | 84.22 m³/h | |
|---|
| Max. opvoerhoogte | 12 m | 20 m | |
|---|
| Flensvorm | Rond | Rond | |
|---|
| Toerental | 2910 1/min | 2920 1/min | 2920 1/min |
|---|
| Omgevingstemperatuur | -20-50 °C | -20-50 °C | - °C |
|---|
| Ondersteunt protocol voor PROFIBUS | nee | nee | |
|---|
| Ondersteunt protocol voor KNX | nee | nee | |
|---|
| Potentiaalvrij schakelcontact | ja | ja | |
|---|
| Elektrische aansluiting | Aansluitklemmen | Aansluitklemmen | |
|---|
| Nom. spanning | 380-500 V | 380-500 V | - V |
|---|
| Inbouwlengte | 450 mm | 500 mm | 360 mm |
|---|
| Explosieveilig | nee | nee | |
|---|
| Bluetooth-netwerk standaard | nee | ja | |
|---|
| Radiostandaard WLAN 802.11 | nee | nee | |
|---|
| Met communicatie-interface RS-232 | nee | nee | |
|---|
| Met communicatie-interface RS-485 | ja | ja | |
|---|
| Ondersteunt protocol voor EtherNet/IP | nee | ja | |
|---|
| Ondersteunt protocol voor PROFINET IO | nee | nee | |
|---|
| Radio standaard UMTS | nee | nee | |
|---|
| Materiaal waaier / pompwiel | Roestvaststaal (RVS) | Gietijzer | |
|---|
| Afgegeven motorvermogen (P2) | 2.2 kW | 5.5 kW | 5.5 kW |
|---|
| Minimum Efficiëntie Index (MEI) | 0.7 | 0.54 | |
|---|
| Volumestroom (BEP) | 72.8 m³/h | 68.75 m³/h | |
|---|
| Druk bij volumestroom (BEP) | 76.47 kPa | 165.69 kPa | |
|---|
| Aansluitstandaard inlaatzijde | EN 1092-2 | EN 1092-2 | |
|---|
| Aansluitstandaard uitlaatzijde | EN 1092-2 | EN 1092-2 | |
|---|
| Normmotor | ja | ja | |
|---|
| Motor energie-efficiëntieklasse | IE5 | IE5 | |
|---|
| Communicatie | Ingebouwd en voorbereid | Ingebouwd en voorbereid | |
|---|
| Standaard radio 2G / 3G / 4G | nee | nee | |
|---|
| 5G-netwerk standaard | nee | nee | |
|---|
| Interface signaal 0-10 V / 2-10 V | ja | ja | |
|---|
| Interface signaal 0-20 mA / 4-20 mA | ja | ja | |
|---|
| Interface signaal PT100 / PT1000 / PTC | ja | ja | |
|---|
| Interface pulsbreedtemodulatie (PWM) | nee | nee | |
|---|
| Interface pulsteller | nee | nee | |
|---|
| Ondersteunt protocol voor CAN / CANOpen | nee | nee | |
|---|
| Ondersteunt protocol voor Modbus TCP | nee | nee | |
|---|
| Ondersteunt protocol voor Modbus RTU | nee | ja | |
|---|
| Ondersteunt protocol voor BACnet MS / TP | nee | nee | |
|---|
| Ondersteunt protocol voor BACnet IP | nee | nee | |
|---|
| Ondersteunt protocol voor LON / LONWorks | nee | nee | |
|---|
| Ondersteunt protocol voor LIN Bus | nee | nee | |
|---|
| 2G-netwerk standaard | nee | nee | |
|---|
| 3G-netwerk standaard | nee | nee | |
|---|
| 4G-netwerk standaard | nee | nee | |
|---|
| Max. werkdruk | 6 bar | 16 bar | |
|---|
| Materiaal pomphuis | Gietijzer | Gietijzer | |
|---|
| Kwaliteitsklasse pomphuis | Gietijzer EN-GJL-250 (GG 25) | Gietijzer EN-GJL-250 (GG 25) | |
|---|
| Mediumtemperatuur (continu) | -25-120 °C | -25-120 °C | - °C |
|---|
| Kwaliteitsklasse materiaal waaier | RVS 304 (1.4301) | Gietijzer EN-GJL-200 (GG 20) | |
|---|
| Aansluiting inlaatzijde | Flens | Flens | |
|---|
| Nom. diameter aansluiting inlaatzijde | DN 100 | DN 100 | |
|---|
| Nom. diameter aansluiting uitlaatzijde | DN 100 | DN 100 | |
|---|
| Aansluiting uitlaatzijde | Flens | Flens | |
|---|
| Druktrap flens aansluiting inlaatzijde | PN 6 | PN 16 | |
|---|
| Druktrap flens aansluiting uitlaatzijde | PN 6 | PN 16 | |
|---|
| Aansluiting | | Flens | Flens |
|---|
| Materiaalkwaliteit | | Gietijzer EN-GJL-250 (GG 25) | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Motorvermogen | | 5.5 kW | 5.5 kW |
|---|
| Communicatiebus | | Overig | Overig |
|---|
| Nom. debiet | | 75.7 m³/h | 50.1 m³/h |
|---|
| Druktrap klasse | | PN 16 | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | | 120 °C | 120 °C |
|---|
| Min. mediumtemperatuur (continu) | | -25 °C | |
|---|
| Druktrap klasse flens | | PN 16 | PN 16 |
|---|
| Aansluitspanning | | 3 x 400 V | 3 x 400 V |
|---|
| Materiaal behuizing | | Gietijzer | Gietijzer |
|---|
| Opvoerhoogte bij nom. debiet | | 167.65 kPa | 240.2 kPa |
|---|
| Hoogte pomp | | 750 mm | 709 mm |
|---|
| Breedte 1 | | 347 mm | 298 mm |
|---|
| Breedte 2 | | 332 mm | 290 mm |
|---|
| Frequentie 60 Hz | | ja | ja |
|---|
| Met ovale tegenflenzen | | nee | nee |
|---|
| Nom. diameter | | DN 100 | DN 65 |
|---|
| Aansluitmaat pomphuis | | DN 100 | DN 65 |
|---|
