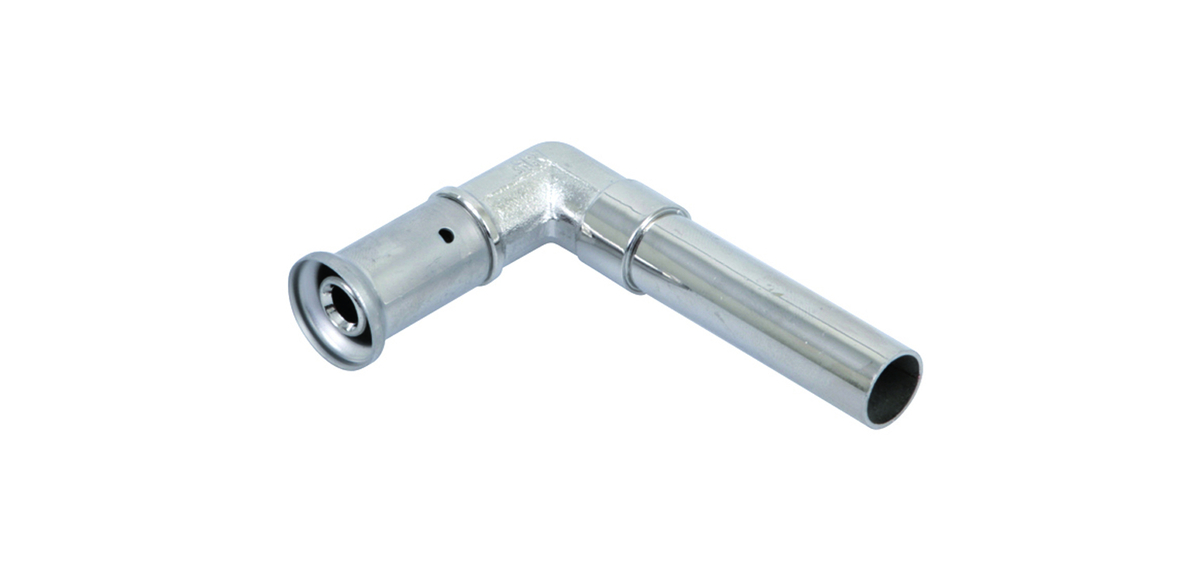

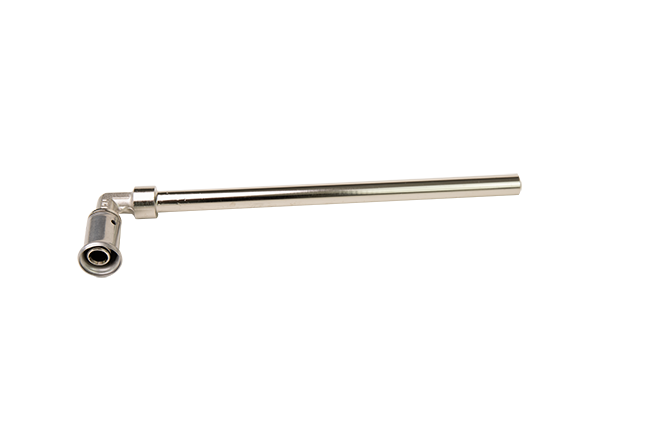

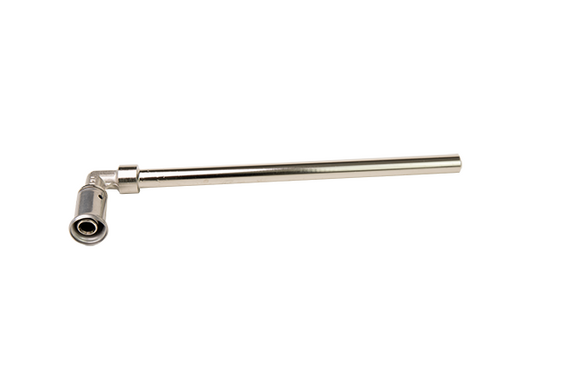

Henco Pers Knie 14x 12mm Cu (L=10cm)

Maak uw keuze

Details

Merk	Henco
Titel	Pers Knie 14x 12mm Cu (L=10cm)
Artikelnummer	A1090600
Fabrikantnummer	0EG9089
EAN code	05414764055605

Fabrikant informatie

Merk	Henco
Systeemgebonden	ja
Contourcode	TH
KIWA-keur	ja
Gastec QA	nee
KOMO-keur	ja

	D.Muurpl.16x1/2"bidr Kort	D.Muurpl.20x1/2"bidr Kort	Knie 14x 12mm Cu (L=10cm)	Knie 16x 12mm Cu (L=10cm)	Knie 16x 15mm Cu (L=10cm)	Knie met Cu Knel 16x15mm	Knie met Cu Knel 20x22mm	Knie met Cu Knel 26x22mm	Kruis.vrij T 16x16x20mm	MS Muurpl.14x1/2"bidr K.	MS Muurpl.16x1/2"bidr K.	Muurpl.16x1/2"bidr Kort
Vorm	Haaks	Haaks	Bocht	Bocht	Bocht	Bocht	Bocht	Bocht		Haaks	Haaks	Haaks
Oppervlaktebescherming	Onbehandeld	Onbehandeld							Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Aansluiting	Persmof	Persmof								Persmof	Persmof	Persmof
Materiaal behuizing	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)								Messing	Messing	Polyvinylidenefluoride (PVDF)
Draadmaat kraanaansluiting	1/2"	1/2"								1/2"	1/2"	1/2"
Zeta-waarde	4.157	4.315										1.441
Nom. diameter aansluiting 2	1/2" (15)	1/2" (15)							DN 12	1/2" (15)	1/2" (15)	1/2" (15)
Lengte aansluiting 1	60 mm	60 mm	48 mm	48 mm	48 mm	48 mm	55 mm	56 mm		30.5 mm	30.5 mm	52 mm
Lengte aansluiting 2	42 mm	44 mm	227 mm	227 mm	227 mm	31 mm	35 mm	42 mm		32 mm	32 mm	30 mm
Werkende lengte aansluiting 1	33 mm	33 mm	32 mm	32 mm	32 mm	48 mm	55 mm	56 mm		25 mm	25 mm	25 mm
Werkende lengte aansluiting 2	28 mm	30 mm	227 mm	227 mm	227 mm	31 mm	35 mm	42 mm		32 mm	32 mm	16 mm
Lengte aansluiting 3	60 mm	60 mm
Werkende lengte aansluiting 3	33 mm	33 mm
Uitwendige buisdiameter aansluiting	16 mm	20 mm								14 mm		16 mm
Lengte vanaf muurplaat	40 mm	40 mm								32 mm	32 mm	40 mm
Max. werkdruk bij 20°C	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar		16 bar	16 bar	16 bar
Mediumtemperatuur (continu)	-10-70 °C	-10-70 °C	-10-70 °C	-10-70 °C	-10-70 °C	-10-70 °C	-10-70 °C	-10-70 °C		-10-70 °C	-10-70 °C	-10-70 °C
DVGW-keur voor gas	nee	nee	nee	nee	nee	nee	nee	nee		nee	nee	nee
DVGW-keur voor water	ja	ja	ja	ja	ja	ja	ja	ja		ja	ja	ja
Type goedkeuring volgens BBR / EKS	nee	nee	nee	nee	nee	nee	nee	nee		nee	nee	nee
Aansluiting 1			Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Aansluiting 2			Soldeereind	Soldeereind	Soldeereind	Klemaansluiting	Klemaansluiting	Klemaansluiting	Persmof
Lengte			236 mm	238 mm	238 mm	60 mm	72 mm	75 mm
Ringstijfheidsklasse			Overig	Overig	Overig	Overig	Overig	Overig
Oppervlaktebescherming aansluiting 1			Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebehandeling aansluiting 1			Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebescherming aansluiting 2			Vernikkeld	Vernikkeld	Vernikkeld	Onbehandeld	Onbehandeld	Onbehandeld
Contourcode aansluiting 1			TH	TH	TH	TH	TH	TH
Hoofdkleur fitting			Grijs	Grijs	Grijs	Messing	Messing	Messing
Max. mediumtemperatuur (continu)			70 °C	70 °C	70 °C	70 °C	70 °C	70 °C
Afgedopt			nee	nee	nee	nee	nee	nee
Bochtstraal			90 mm	90 mm	90 mm	16 mm	20 mm	26 mm
Met pakkingen			ja	ja	ja	ja	ja	ja
Excentrisch			nee	nee	nee	nee	nee	nee
Min. mediumtemperatuur (continu)			-10 °C	-10 °C	-10 °C	-10 °C	-10 °C	-10 °C
Met aftapper			nee	nee	nee	nee	nee	nee
Met ontluchter			nee	nee	nee	nee	nee	nee
Uitwendige buisdiameter aansluiting 1			14 mm	16 mm	16 mm	16 mm	20 mm	26 mm	16 mm
Uitwendige buisdiameter aansluiting 2			12 mm	12 mm	15 mm	15 mm	22 mm	22 mm	16 mm
Met stootnok/-rand			ja	ja	ja	ja	ja	ja
FM keur			nee	nee	nee	nee	nee	nee
VdS keur			nee	nee	nee	nee	nee	nee
UL-keur			nee	nee	nee	nee	nee	nee
ULC keur			nee	nee	nee	nee	nee	nee
LPCB keur			nee	nee	nee	nee	nee	nee
Materiaal afdichting			Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Verlopend			ja	ja	ja	nee	nee	nee
Met thermische isolatie			nee	nee	nee	nee	nee	nee
Hoge treksterkte			nee	nee	nee	nee	nee	nee
Materiaal aansluiting 1			Messing	Messing	Messing	Messing	Messing	Messing
Materiaal aansluiting 2			Koper	Koper	Koper	Messing	Messing	Messing
Kwaliteitsklasse aansluiting 1			CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)
Kwaliteitsklasse aansluiting 2			CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)
DVGW-keur			ja	ja	ja	ja	ja	ja
DIN-CERTCO certificaat			nee	nee	nee	nee	nee	nee
Met TUV goedkeuring			nee	nee	nee	nee	nee	nee
Oppervlaktebehandeling aansluiting 2						Onbehandeld	Onbehandeld	Onbehandeld
Afsluitbaar									nee
Materiaalkwaliteit									CuZn40Pb2 (CW617N)			Overig
Materiaal									Messing
Nom. diameter aansluiting 3									DN 16
Aansluiting 3									Persmof
Uitwendige buisdiameter aansluiting 3									20 mm
Afstand hart tot hart									40 mm
Met isoleerbox									nee
Nom. diameter aansluiting 1									DN 12
Oppervlaktebehandeling									Onbehandeld
Voldoet aan NF 545												nee
