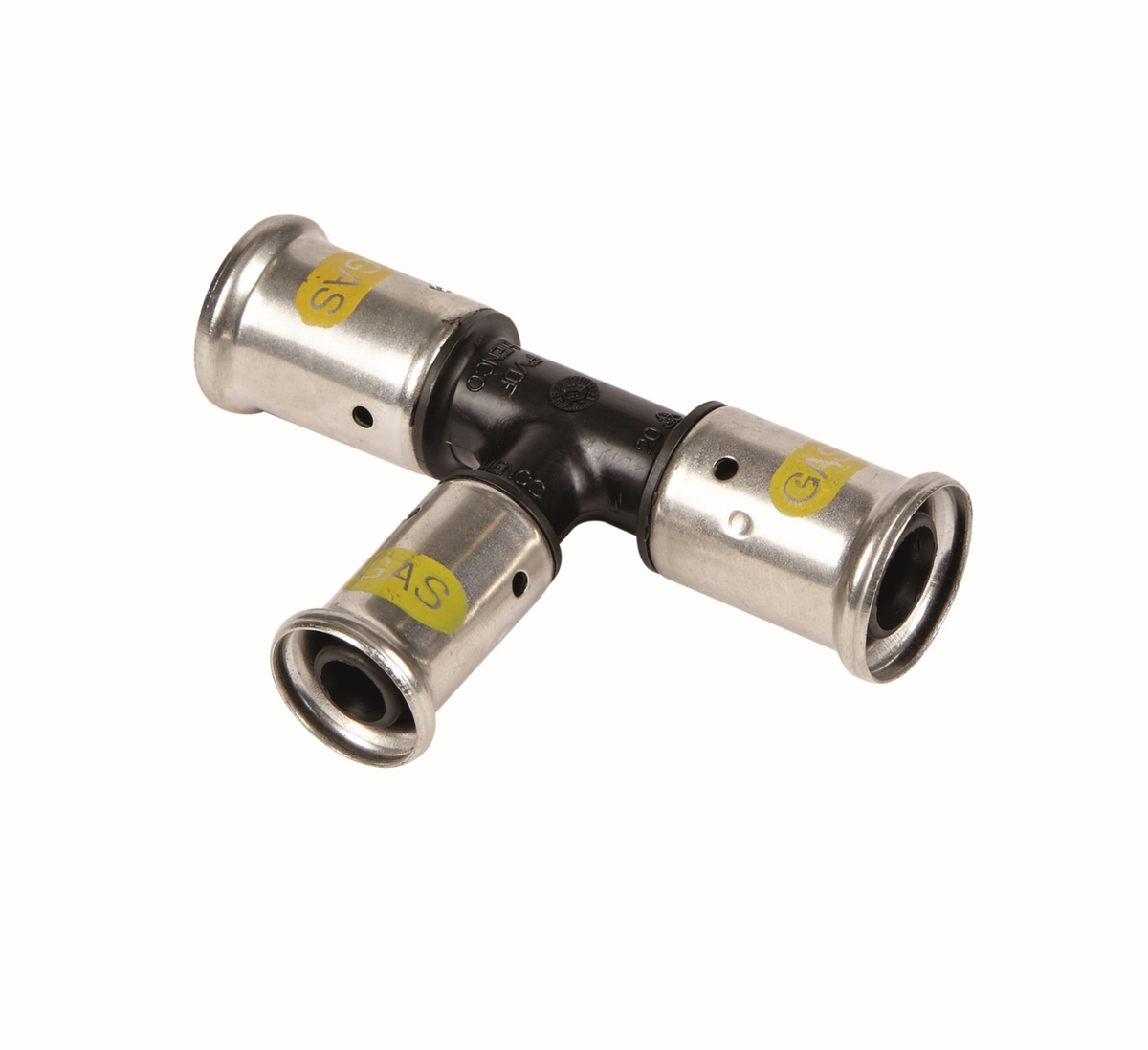

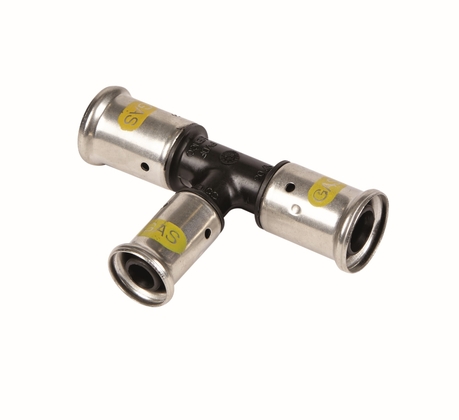

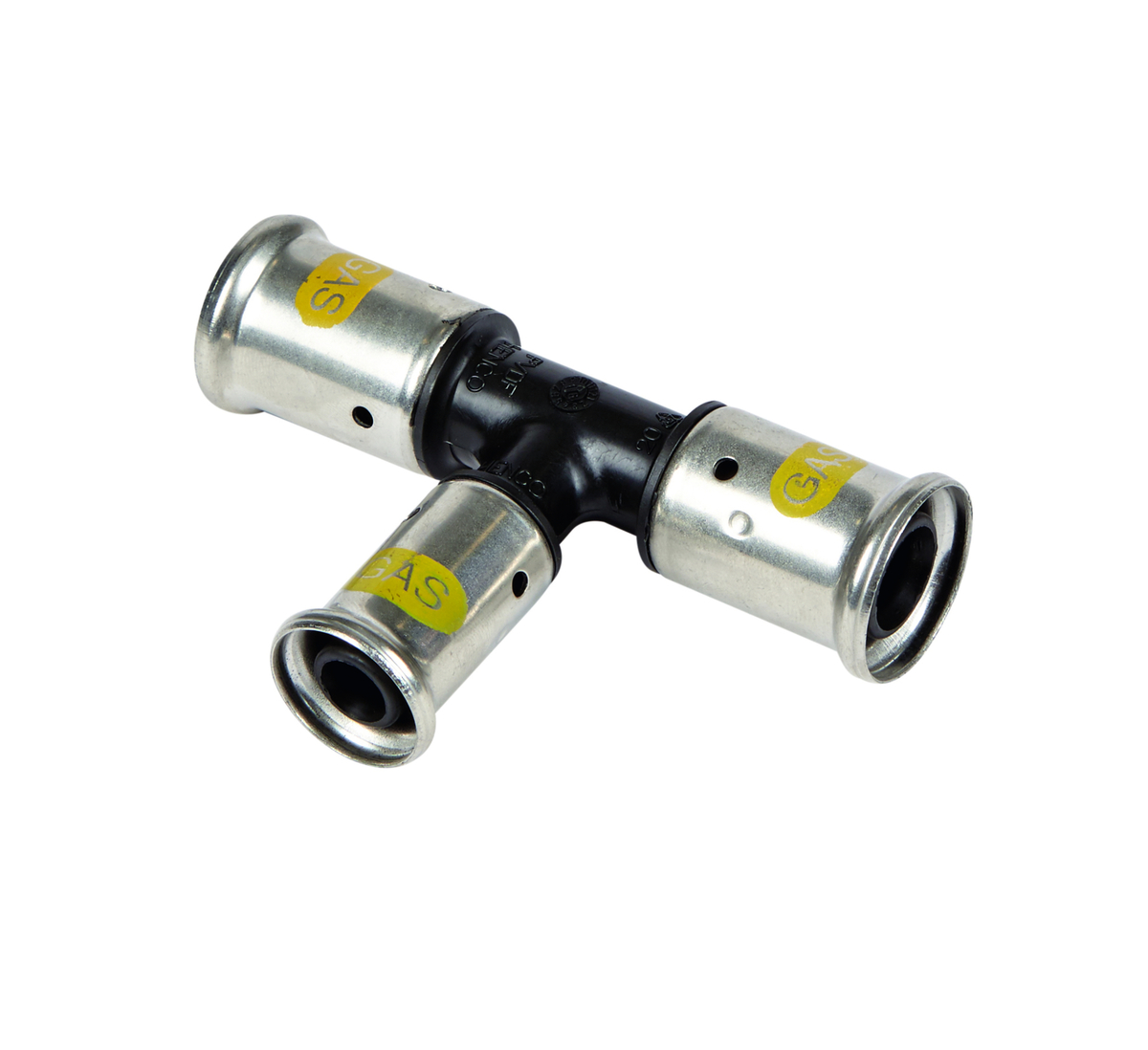

Henco Pers T 40x16x40mm 90gr GAS

Maak uw keuze

Details

Merk	Henco
Titel	Pers T 40x16x40mm 90gr GAS
Artikelnummer	A1090822
Fabrikantnummer	3909355
EAN code	05414764062535

Fabrikant informatie

Merk	Henco
Ringstijfheidsklasse	Overig
Max. mediumtemperatuur (continu)	60 °C
Afgedopt	nee
KIWA-keur	nee
Min. mediumtemperatuur (continu)	-20 °C
FM keur	nee
VdS keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Systeemgebonden	ja

	Kopp.xCu Knel 16x15mm GAS	Kopp.xCu Knel 20x22mm GAS	Ovg.Kopp.40x 1"bidr GAS	T 32x40x32mm 90gr GAS	T 40x16x40mm 90gr GAS	T 40x26x40mm 90gr GAS	T 40x40x26mm 90gr GAS	T 40x40x40mm 90gr GAS	Verloop 40x26mm GAS	Verloop 40x32mm GAS
Aandraaimoment	- Nm
Excentrisch	nee	nee	nee						nee	nee
Gastec QA	nee	ja	ja	ja	ja	ja	ja	ja	ja	ja
Verlopend	nee	ja	nee	ja	ja	ja	ja	nee	ja	ja
Mediumtemperatuur (continu)	- °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C
Contourcode	TH	TH
Vorm		Recht	Recht						Recht	Recht
Aansluiting 1		Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Aansluiting 2		Klemaansluiting	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Lengte		61 mm	74.5 mm						113.5 mm	114.5 mm
Oppervlaktebescherming aansluiting 1		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebehandeling aansluiting 1		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebescherming aansluiting 2		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebehandeling aansluiting 2		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Contourcode aansluiting 1		TH	BE	BE	BE	BE	BE	BE	BE	BE
Hoofdkleur fitting		Messing	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart
Met pakkingen		ja	ja	ja	ja	ja	ja	ja	ja	ja
Met aftapper		nee	nee	nee	nee	nee	nee	nee	nee	nee
Met ontluchter		nee	nee	nee	nee	nee	nee	nee	nee	nee
Uitwendige buisdiameter aansluiting 1		20 mm	40 mm	32 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
Uitwendige buisdiameter aansluiting 2		22 mm		40 mm	16 mm	26 mm	40 mm	40 mm	26 mm	32 mm
Lengte aansluiting 1		36 mm	42 mm	72.5 mm	59 mm	68 mm	75.5 mm	75 mm	57 mm	57.5 mm
Lengte aansluiting 2		17 mm	32.5 mm	69.5 mm	60 mm	61.5 mm	73.5 mm	75 mm	57 mm	57.5 mm
Werkende lengte aansluiting 1		36 mm	6 mm	36.5 mm	23 mm	32 mm	39.5 mm	39 mm	21 mm	21.5 mm
Werkende lengte aansluiting 2		17 mm	15 mm	33.5 mm	33 mm	34.5 mm	37.5 mm	39 mm	30 mm	21.5 mm
Met stootnok/-rand		ja	nee	ja	ja	ja	nee	ja	ja	ja
Materiaal afdichting		Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)
Max. werkdruk bij 20°C		16 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar
Met thermische isolatie		nee	nee	nee	nee	nee	nee	nee	nee	nee
Hoge treksterkte		nee	nee	nee	nee	nee	nee	nee	nee	nee
Materiaal aansluiting 1		Messing	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)
Materiaal aansluiting 2		Messing	Messing	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)
Materiaalkwaliteit aansluiting 1		CuZn40Pb2 (CW617N)
Materiaalkwaliteit aansluiting 2		CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)
DVGW-keur		ja	nee	nee	nee	nee	nee	nee	nee	nee
DIN-CERTCO certificaat		nee	nee	nee	nee	nee	nee	nee	nee	nee
Met TUV goedkeuring		nee	nee	nee	nee	nee	nee	nee	nee	nee
DVGW-keur voor gas		ja	nee	nee	nee	nee	nee	nee	nee	nee
DVGW-keur voor water		nee	nee	nee	nee	nee	nee	nee	nee	nee
KOMO-keur		nee	nee	nee	nee	nee	nee	nee	nee	nee
Type goedkeuring volgens BBR / EKS		nee	nee	nee	nee	nee	nee	nee	nee	nee
Zeta-waarde			1.4						14.2	3.4
Nom. diameter aansluiting 2			1" (25)
Model				T-stuk	T-stuk	T-stuk	T-stuk	T-stuk
Hoek verstelbaar				nee	nee	nee	nee	nee
Hoek				90 °	90 °	90 °	90 °	90 °
Stromende uitvoering (met binnenradius)				nee	nee	nee	nee	nee
Materiaal aansluiting 3				Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)
Oppervlaktebehandeling aansluiting 3				Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Contourcode aansluiting 2				BE	TH	TH	BE	BE	TH	BE
Contourcode aansluiting 3				BE	BE	BE	BE	BE
Aansluiting 3				Persmof	Persmof	Persmof	Persmof	Persmof
Uitwendige buisdiameter aansluiting 3				32 mm	40 mm	40 mm	26 mm	40 mm
Lengte aansluiting 3				72.5 mm	59 mm	68 mm	69 mm	75 mm
Werkende lengte aansluiting 3				36.5 mm	23 mm	32 mm	42 mm	39 mm
Wanddikte aansluiting 3				0.9 mm	0.9 mm	0.9 mm	0.95 mm	0.9 mm
Wanddikte aansluiting 1				0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm
Wanddikte aansluiting 2				0.9 mm	0.7 mm	0.95 mm	0.9 mm	0.9 mm	0.95 mm	0.9 mm
Norm flens				Overig	Overig	Overig	Overig	Overig
