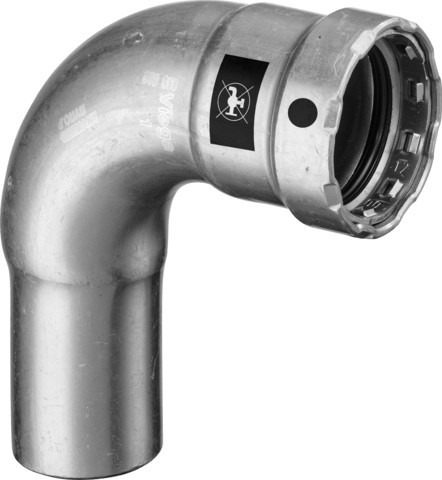

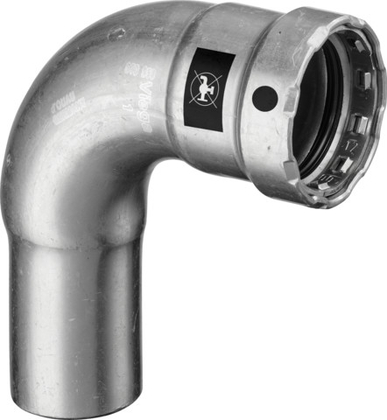

Megapress bocht 90gr 1/2 pers x insteek

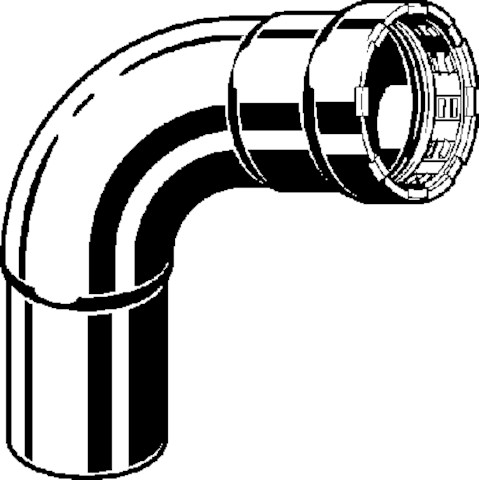

Megapress bocht 90gr 1/2 pers x insteek - afb. 3

Maak uw keuze

Bel voor uw inkoopprijs!

Details

Titel	Megapress bocht 90gr 1/2 pers x insteek
Artikelnummer	A2180164
Fabrikantnummer	7542742
EAN code	04015211694630

Fabrikant informatie

Merk	VIEGA
Model	1-delig
Vorm	Bocht
Aansluiting 2	Persmof
Oppervlaktebescherming aansluiting 1	Zink/nikkel
Oppervlaktebehandeling aansluiting 1	Overig
Oppervlaktebescherming aansluiting 2	Zink/nikkel
Oppervlaktebehandeling aansluiting 2	Overig
Contourcode aansluiting 2	V
Met aansluitingsindicator	ja
Max. mediumtemperatuur (continu)	110 °C
Afgedopt	nee
Met pakkingen	ja
Excentrisch	nee
Gastec QA	nee
KIWA-keur	nee
Min. mediumtemperatuur (continu)	-25 °C
Met aftapper	nee
Met ontluchter	nee
Met stootnok/-rand	ja
FM keur	ja
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Materiaal afdichting	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Verlopend	nee
Max. werkdruk bij 20°C	16 bar
Mediumtemperatuur (continu)	-25-105 °C
Systeemgebonden	ja
Contourcode	V
Materiaal aansluiting 1	Staal
Materiaal aansluiting 2	Staal
Kwaliteitsklasse aansluiting 1	St 35 (1.0308)
Kwaliteitsklasse aansluiting 2	St 35 (1.0308)
Met TUV goedkeuring	ja
DVGW-keur voor gas	nee
DVGW-keur voor water	nee
KOMO-keur	nee
Gastec QA - KE 214 (H2)	nee

	45gr 1 2x pers 4226 6945	45gr 1 pers x insteek 42	45gr 1.1/2 2x pers 4226	45gr 1.1/2 pers x instee	45gr 1.1/4 2x pers 4226	45gr 1.1/4 pers x instee	45gr 1/2 2x pers 4226 69	45gr 1/2 pers x insteek	45gr 2 2x pers 4226 6946	45gr 2 pers x insteek 42	45gr 3/4 2x pers 4226 69	45gr 3/4 pers x insteek	45gr 3/8 2x pers 4226 73	45gr 3/8 pers x insteek	90gr 1 2x pers 4216 6945	90gr 1 pers x insteek 42	90gr 1.1/2 2x pers 4216	90gr 1.1/2 pers x instee	90gr 1.1/4 2x pers 4216	90gr 1.1/4 pers x instee	90gr 1/2 2x pers 4216 69	90gr 1/2 pers x insteek	90gr 2 2x pers 4216 6945	90gr 2 pers x insteek 42	90gr 3/4 2x pers 4216 69	90gr 3/4 pers x insteek	90gr 3/8 2x pers 4216 73	90gr 3/8 pers x insteek
Aansluiting 1	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind
Bochthoek	45 °	45 °	45 °	45 °	45 °	45 °	45 °	45 °	45 °	45 °	45 °	45 °	45 °	45 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °
Contourcode aansluiting 1	V		V		V		V		V		V		V		V		V		V		V		V		V		V
Nom. diameter aansluiting 2	1" (25)	1" (25)	1 1/2" (40)	1 1/2" (40)	1 1/4" (32)	1 1/4" (32)	1/2" (15)	1/2" (15)	2" (50)	2" (50)	3/4" (20)	3/4" (20)	3/8" (10)	3/8" (10)	1" (25)	1" (25)	1 1/2" (40)	1 1/2" (40)	1 1/4" (32)	1 1/4" (32)	1/2" (15)	1/2" (15)	2" (50)	2" (50)	3/4" (20)	3/4" (20)	3/8" (10)	3/8" (10)
Lengte aansluiting 1	56 mm	64 mm	76 mm	78 mm	71 mm	76 mm	43 mm	50 mm	84 mm	91 mm	48 mm	54 mm	37 mm	43 mm	78 mm	86 mm	105 mm	107 mm	97 mm	102.5 mm	57 mm	65 mm	121 mm	129 mm	64 mm	71 mm	48.8 mm	56 mm
Lengte aansluiting 2	56 mm	56 mm	76 mm	76 mm	71 mm	78 mm	43 mm	43 mm	84 mm	84 mm	48 mm	48 mm		37 mm	78 mm	78 mm	105 mm	105 mm	97 mm	97 mm	57 mm	57 mm	121 mm	121 mm	64 mm	64 mm	48.8 mm	48.8 mm
VdS keur	ja	ja	ja	ja	ja	ja	nee	nee	ja	ja	ja	ja	nee	nee	ja	ja	ja	ja	ja	ja	nee	nee	ja	ja	ja	ja	nee	nee
Nom. diameter aansluiting 1	1" (25)	1" (25)	1 1/2" (40)	1 1/2" (40)	1 1/4" (32)	1 1/4" (32)	1/2" (15)	1/2" (15)	2" (50)	2" (50)	3/4" (20)	3/4" (20)	3/8" (10)	3/8" (10)	1" (25)	1" (25)	1 1/2" (40)	1 1/2" (40)	1 1/4" (32)	1 1/4" (32)	1/2" (15)	1/2" (15)	2" (50)	2" (50)	3/4" (20)	3/4" (20)	3/8" (10)	3/8" (10)
Werkende lengte aansluiting 1															43.8 mm		57.5 mm		50.8 mm		29.8 mm		71 mm		34.6 mm		24.8 mm
Werkende lengte aansluiting 2															43.8 mm	43.8 mm	57.5 mm	57.5 mm	50.8 mm	50.8 mm	29.8 mm	29.8 mm	71 mm	71 mm	34.6 mm	34.6 mm	24.8 mm	24.8 mm

Onderdelen

Megapress bocht 90gr 1/2 pers x insteek
