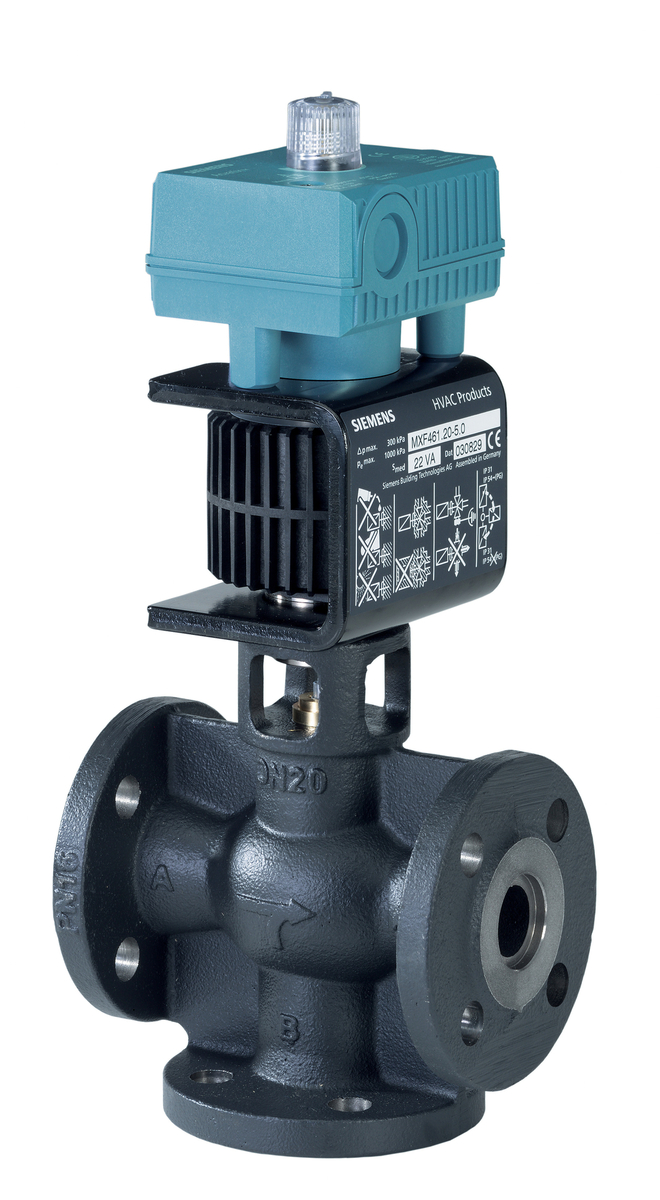

MOD. REGELAFSL. MXF461.25-8.0

Maak uw keuze

Merk	Siemens
Oppervlaktebescherming	Overig
Stuursignaal	0-10 V
Materiaalkwaliteit	Gietijzer EN-GJL-250 (GG 25)
Materiaal behuizing	Gietijzer
Omgevingstemperatuur	-5-45 °C
Handbediening	ja
Explosieveilig	nee
Frequentie	50/60 Hz
Beschermingsgraad (IP)	IP54
Druktrap klasse	PN 16
Max. mediumtemperatuur (continu)	130 °C
Min. mediumtemperatuur (continu)	1 °C
Druktrap klasse flens	PN 16
Standterugmelding	0-10 V
Looptijd	2 s
Met koppeling aansluiting 1	nee
Met koppeling aansluiting 2	nee
Aansluitingen	Flens
Met eindcontacten	nee
Mediumtemperatuur (continu)	1-130 °C
Overbrenging	Magnetisch
Toegelaten relatieve vochtigheid	5-95 %
Instelbaar werkgebied	nee
Hulpcontacten	nee
Max. drukverschil in geopende stand	3 bar
Lekverlies van de kvs-waarde	0.02 %
Regelverhouding (Svo)	0.1 %
Grondkarakteristiek	Equiprocentueel
Lekverlies van kvs-waarde bypass	0.2 %
Grondkarakteristiek bypass	Lineair
Inbouwwijze verdelend	nee
Instelbare standterugmelding	ja

	MXF461.15-3.0	MXF461.20-5.0	MXF461.25-8.0	MXF461.32-12	MXF461.40-20	MXF461.65-50
Breedte	130 mm	150 mm	160 mm	180 mm	200 mm	290 mm
Hoogte	315 mm	335 mm	352 mm	375 mm	422 mm	517 mm
Diepte	100 mm	105 mm	115 mm	140 mm	150 mm	185 mm
Uitwendige buisdiameter alle aansluitingen	15 mm	20 mm	25 mm	32 mm	40 mm	65 mm
Lengte aansluiting 1	65 mm	75 mm	80 mm	90 mm	100 mm	145 mm
Lengte aansluiting 2	65 mm	75 mm	80 mm	90 mm	100 mm	145 mm
Werkende lengte aansluiting 1	65 mm	75 mm	80 mm	90 mm	100 mm	145 mm
Werkende lengte aansluiting 2	65 mm	75 mm	80 mm	90 mm	100 mm	145 mm
Lengte aansluiting 3	65 mm	75 mm	80 mm	90 mm	100 mm	145 mm
Werkende lengte aansluiting 3	65 mm	75 mm	80 mm	90 mm	100 mm	145 mm
Kvs-waarde	3	5	8	12	20	50
Max. opgenomen elektrisch vermogen	29 VA	29 VA	29 VA	29 VA	44 VA	46 VA
Nom. diameter	DN 15	DN 20	DN 25	DN 32	DN 40	DN 65
