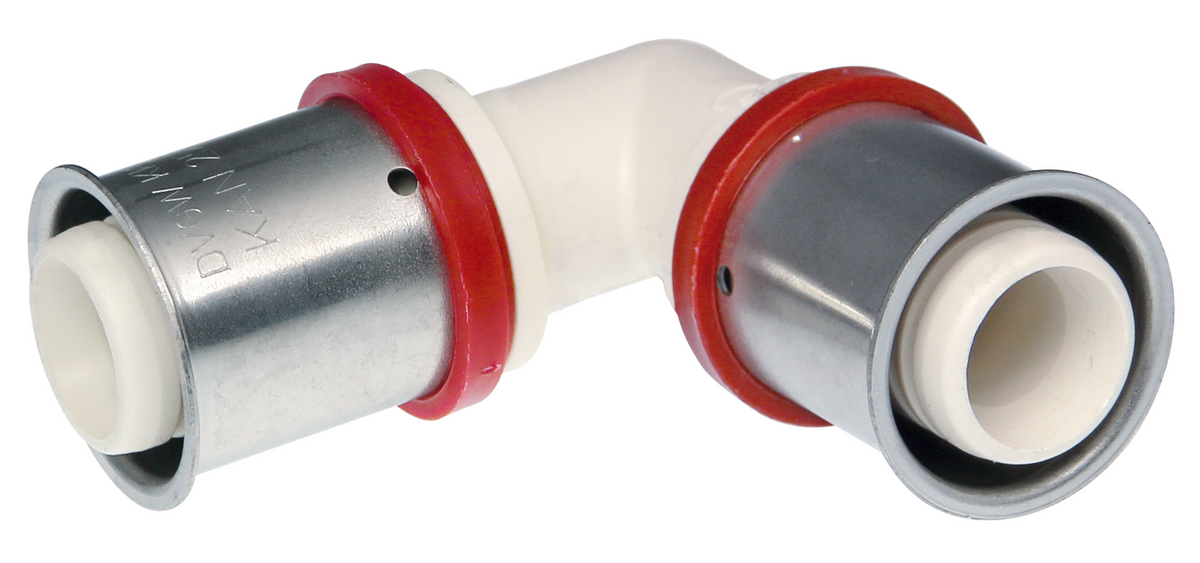

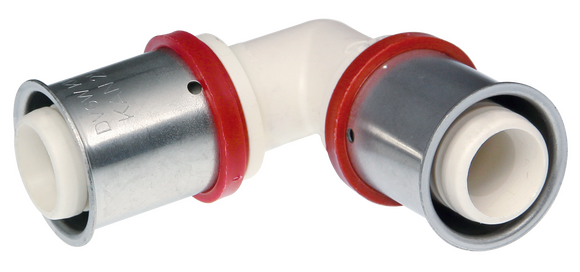

MultiPress kniekopp. 63x63 2x pers PPSU
| Titel |
MultiPress kniekopp. 63x63 2x pers PPSU |
| Artikelnummer |
A2527208 |
| Fabrikantnummer |
0FD8309 |
| EAN code |
08711985363982 |
| Merk | VSH |
|---|
| Model | 1-delig |
|---|
| Vorm | Bocht |
|---|
| Aansluiting 1 | Persmof |
|---|
| Aansluiting 2 | Persmof |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Met aansluitingsindicator | ja |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Verlopend | nee |
|---|
| Hoge treksterkte | ja |
|---|
| Systeemgebonden | ja |
|---|
| DVGW-keur voor gas | nee |
|---|
| Gecertificeerd volgens NF 545 | nee |
|---|
| Gastec QA - KE 214 (H2) | nee |
|---|
| | 16x16 gas 2x pers P | 20x20 gas 2x pers P | 25x25 gas 2x pers P | 63x63 2x pers PPSU | 63x63 45 |
|---|
| Lengte | 52 mm | 58 mm | 75 mm | 143 mm | 187 mm |
|---|
| Contourcode aansluiting 1 | TH/U | TH/U | U | TH | TH |
|---|
| Contourcode aansluiting 2 | TH/U | TH/U | U | TH | TH |
|---|
| Hoofdkleur fitting | Messing | Messing | Messing | Wit | Wit |
|---|
| Max. mediumtemperatuur (continu) | 60 °C | 60 °C | 60 °C | 70 °C | 70 °C |
|---|
| Nom. diameter aansluiting 2 | DN 12 | DN 15 | DN 20 | DN 50 | DN 50 |
|---|
| Gastec QA | ja | ja | ja | nee | nee |
|---|
| KIWA-keur | nee | nee | nee | ja | ja |
|---|
| Min. mediumtemperatuur (continu) | -10 °C | -10 °C | -10 °C | -20 °C | -20 °C |
|---|
| Uitwendige buisdiameter aansluiting 1 | 16 mm | 20 mm | 25 mm | 63 mm | 63 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 16 mm | 20 mm | 25 mm | 63 mm | 63 mm |
|---|
| Lengte aansluiting 1 | 41 mm | 45 mm | 59 mm | 107.5 mm | 95 mm |
|---|
| Lengte aansluiting 2 | 41 mm | 45 mm | 59 mm | 107.5 mm | 95 mm |
|---|
| Werkende lengte aansluiting 1 | 18 mm | 22 mm | 27 mm | 48 mm | 34 mm |
|---|
| Werkende lengte aansluiting 2 | 18 mm | 22 mm | 27 mm | 48 mm | 34 mm |
|---|
| Wanddikte aansluiting 1 | 0.625 mm | 0.625 mm | 0.725 mm | 1 mm | 1 mm |
|---|
| Wanddikte aansluiting 2 | 0.625 mm | 0.625 mm | 0.725 mm | 1 mm | 1 mm |
|---|
| Materiaal afdichting | Gehydroneerd nitril rubber (HNBR) | Gehydroneerd nitril rubber (HNBR) | Gehydroneerd nitril rubber (HNBR) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Mediumtemperatuur (continu) | -10-60 °C | -10-60 °C | -10-60 °C | -20-70 °C | -20-70 °C |
|---|
| Nom. diameter aansluiting 1 | DN 12 | DN 15 | DN 20 | DN 50 | DN 50 |
|---|
| Materiaal aansluiting 1 | Messing | Messing | Messing | | |
|---|
| Materiaal aansluiting 2 | Messing | Messing | Messing | | |
|---|
| Kwaliteitsklasse aansluiting 1 | CuZn40Pb2 (CW617N) | CuZn40Pb2 (CW617N) | CuZn40Pb2 (CW617N) | | |
|---|
| Kwaliteitsklasse aansluiting 2 | CuZn40Pb2 (CW617N) | CuZn40Pb2 (CW617N) | CuZn40Pb2 (CW617N) | | |
|---|
| DVGW-keur voor water | nee | nee | nee | ja | ja |
|---|
| KOMO-keur | nee | nee | nee | ja | ja |
|---|
| Contourcode | | | U | TH | TH |
|---|
| Bochthoek | | | | 90 ° | 45 ° |
|---|
| Druktrap klasse flens (PN) | | | | PN 10 | PN 10 |
|---|
| Druktrap klasse flens | | | | PN 10 | PN 10 |
|---|
| Max. werkdruk bij 20°C | | | | 10 bar | 10 bar |
|---|
