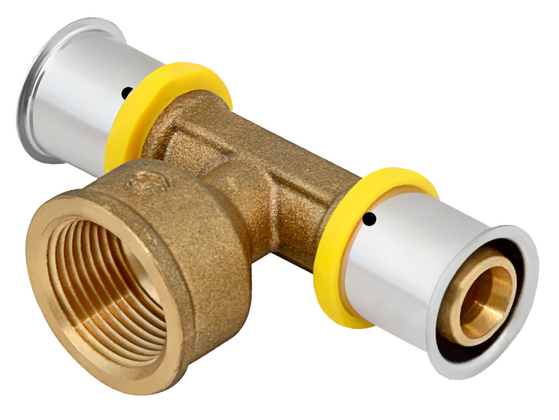

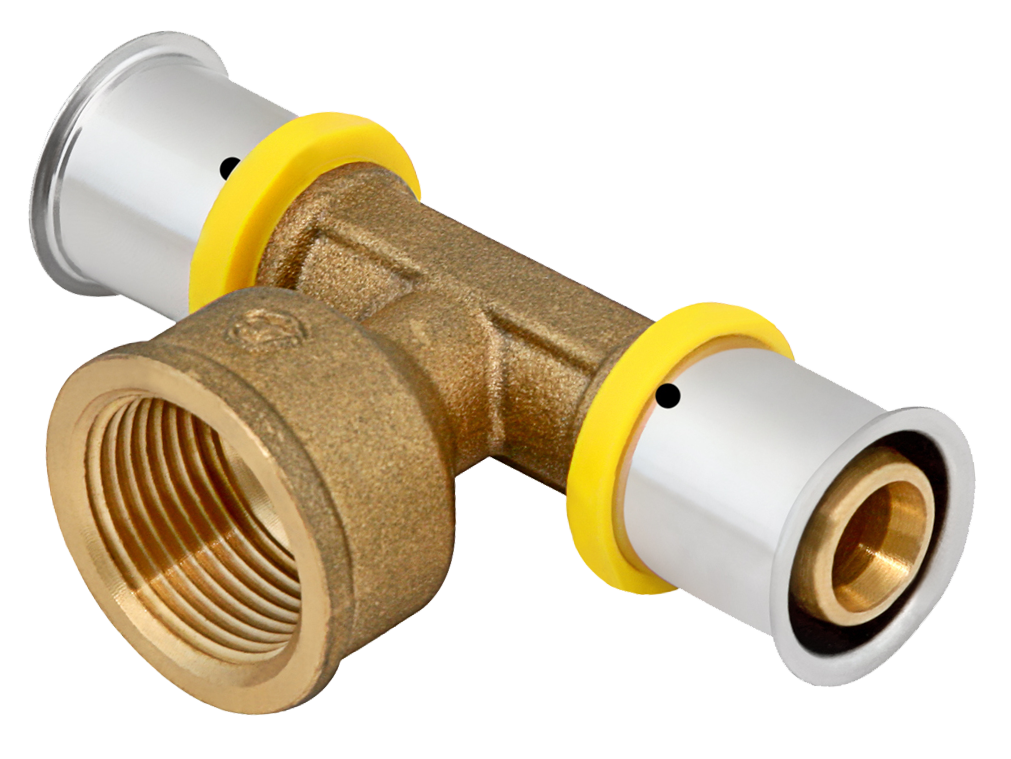

MultiPress T-kopp. 20xRp1/2x20 gas pers-
| Titel |
MultiPress T-kopp. 20xRp1/2x20 gas pers- |
| Artikelnummer |
A2527287 |
| Fabrikantnummer |
5623067 |
| EAN code |
08711985365573 |
| Merk | VSH |
|---|
| Model | T-stuk |
|---|
| Aansluiting 1 | Persmof |
|---|
| Aansluiting 2 | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
|---|
| Hoek | 90 ° |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Materiaal aansluiting 3 | Messing |
|---|
| Kwaliteitsklasse aansluiting 3 | CuZn40Pb2 (CW617N) |
|---|
| Oppervlaktebescherming aansluiting 3 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 3 | Onbehandeld |
|---|
| Hoofdkleur fitting | Messing |
|---|
| Met aansluitingsindicator | ja |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Aansluiting 3 | Persmof |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Verlopend | ja |
|---|
| Hoge treksterkte | ja |
|---|
| Systeemgebonden | ja |
|---|
| Materiaal aansluiting 1 | Messing |
|---|
| Materiaal aansluiting 2 | Messing |
|---|
| Kwaliteitsklasse aansluiting 1 | CuZn40Pb2 (CW617N) |
|---|
| Kwaliteitsklasse aansluiting 2 | CuZn40Pb2 (CW617N) |
|---|
| Meerdelig | nee |
|---|
| DVGW-keur voor gas | nee |
|---|
| Gastec QA - KE 214 (H2) | nee |
|---|
| | 16xRp1/2x16 gas pers- | 20xRp1/2x20 gas pers- | 25xRp1/2x25 gas pers- | 32xG1/2x33 pers-bi-pe |
|---|
| Contourcode aansluiting 1 | TH/U | TH/U | U | TH/U |
|---|
| Contourcode aansluiting 3 | TH/U | TH/U | U | TH/U |
|---|
| Max. mediumtemperatuur (continu) | 60 °C | 60 °C | 60 °C | 70 °C |
|---|
| Nom. diameter aansluiting 2 | 1/2" (15) | 1/2" (15) | 1/2" (15) | 3/4" (20) |
|---|
| Nom. diameter aansluiting 3 | DN 12 | DN 15 | DN 20 | DN 25 |
|---|
| Gastec QA | ja | ja | ja | nee |
|---|
| KIWA-keur | nee | nee | nee | ja |
|---|
| Min. mediumtemperatuur (continu) | -10 °C | -10 °C | -10 °C | -20 °C |
|---|
| Uitwendige buisdiameter aansluiting 1 | 16 mm | 20 mm | 25 mm | 32 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 21.3 mm | 21.3 mm | 21.3 mm | 26.9 mm |
|---|
| Uitwendige buisdiameter aansluiting 3 | 16 mm | 20 mm | 25 mm | 32 mm |
|---|
| Lengte aansluiting 1 | 42 mm | 42 mm | 55 mm | 57 mm |
|---|
| Lengte aansluiting 2 | 32 mm | 32 mm | 34 mm | 40 mm |
|---|
| Werkende lengte aansluiting 1 | 19 mm | 19 mm | 22 mm | 24.2 mm |
|---|
| Werkende lengte aansluiting 2 | 20 mm | 20 mm | 22 mm | 24 mm |
|---|
| Lengte aansluiting 3 | 42 mm | 42 mm | 55 mm | 57 mm |
|---|
| Werkende lengte aansluiting 3 | 19 mm | 19 mm | 22 mm | 24.2 mm |
|---|
| Wanddikte aansluiting 3 | 0.625 mm | 0.625 mm | 0.725 mm | 0.725 mm |
|---|
| Wanddikte aansluiting 1 | 0.625 mm | 0.625 mm | 0.725 mm | 0.725 mm |
|---|
| Materiaal afdichting | Gehydroneerd nitril rubber (HNBR) | Gehydroneerd nitril rubber (HNBR) | Gehydroneerd nitril rubber (HNBR) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Mediumtemperatuur (continu) | -10-60 °C | -10-60 °C | -10-60 °C | -20-70 °C |
|---|
| Nom. diameter aansluiting 1 | DN 12 | DN 15 | DN 20 | DN 25 |
|---|
| DVGW-keur voor water | nee | nee | nee | ja |
|---|
| KOMO-keur | nee | nee | nee | ja |
|---|
| Contourcode | | | U | |
|---|
| Druktrap klasse flens | | | | PN 10 |
|---|
| Max. werkdruk bij 20°C | | | | 10 bar |
|---|
