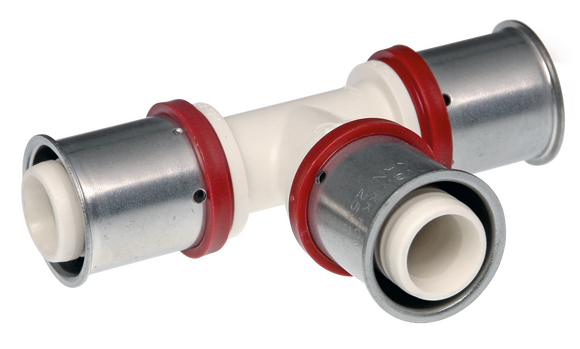

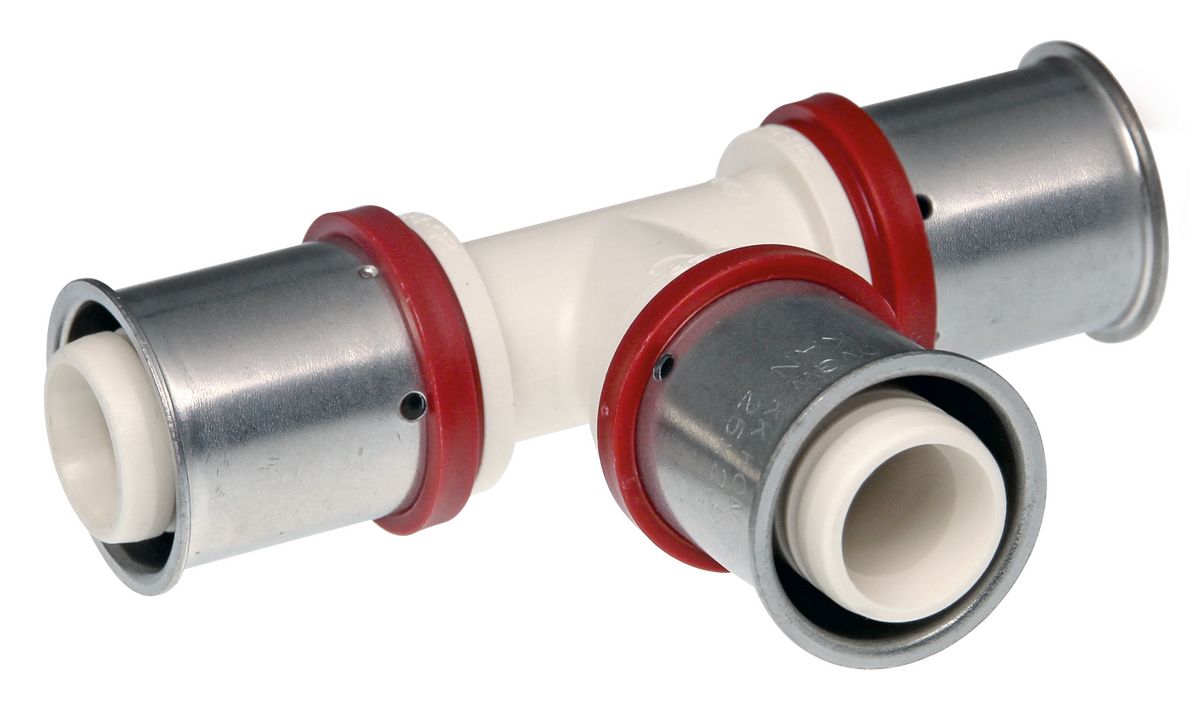

MultiPress T-stuk 50x50x50 3x pers DZR 3
| Titel |
MultiPress T-stuk 50x50x50 3x pers DZR 3 |
| Artikelnummer |
A2066077 |
| Fabrikantnummer |
0FD8312 |
| EAN code |
08711985363777 |
| Merk | VSH |
|---|
| Model | T-stuk |
|---|
| Aansluiting 1 | Persmof |
|---|
| Aansluiting 2 | Persmof |
|---|
| Hoek | 90 ° |
|---|
| Contourcode aansluiting 1 | TH |
|---|
| Contourcode aansluiting 3 | TH |
|---|
| Met aansluitingsindicator | ja |
|---|
| Max. mediumtemperatuur (continu) | 70 °C |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Aansluiting 3 | Persmof |
|---|
| Gastec QA | nee |
|---|
| KIWA-keur | ja |
|---|
| Min. mediumtemperatuur (continu) | -20 °C |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Druktrap klasse flens | PN 10 |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Max. werkdruk bij 20°C | 10 bar |
|---|
| Mediumtemperatuur (continu) | -20-70 °C |
|---|
| Hoge treksterkte | ja |
|---|
| Systeemgebonden | ja |
|---|
| Contourcode | TH |
|---|
| Meerdelig | nee |
|---|
| DVGW-keur voor gas | nee |
|---|
| DVGW-keur voor water | ja |
|---|
| KOMO-keur | ja |
|---|
| Gastec QA - KE 214 (H2) | nee |
|---|
| | 50x32x50 3x pers PPSU | 50x40x50 3x pers PPSU | 50x50x50 3x pers DZR 3 | 63x40x63 3x pers PPSU |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld | Onbehandeld | | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld | Onbehandeld | | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Onbehandeld | Onbehandeld | | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld | Onbehandeld | | Onbehandeld |
|---|
| Materiaal aansluiting 3 | Messing | Messing | | Messing |
|---|
| Kwaliteitsklasse aansluiting 3 | CuZn40Pb2 (CW617N) | CuZn40Pb2 (CW617N) | | CuZn40Pb2 (CW617N) |
|---|
| Oppervlaktebescherming aansluiting 3 | Onbehandeld | Onbehandeld | | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 3 | Onbehandeld | Onbehandeld | | Onbehandeld |
|---|
| Contourcode aansluiting 2 | TH/U | TH/U | TH | TH/U |
|---|
| Hoofdkleur fitting | Messing | Messing | Wit | Messing |
|---|
| Nom. diameter aansluiting 2 | DN 25 | DN 32 | DN 40 | DN 32 |
|---|
| Nom. diameter aansluiting 3 | DN 40 | DN 40 | DN 40 | DN 50 |
|---|
| Uitwendige buisdiameter aansluiting 1 | 50 mm | 50 mm | 50 mm | 63 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 32 mm | 40 mm | 50 mm | 40 mm |
|---|
| Uitwendige buisdiameter aansluiting 3 | 50 mm | 50 mm | 50 mm | 63 mm |
|---|
| Lengte aansluiting 1 | 68.3 mm | 72.3 mm | 76.5 mm | 94.5 mm |
|---|
| Lengte aansluiting 2 | 72 mm | 81 mm | 76.5 mm | 89 mm |
|---|
| Werkende lengte aansluiting 1 | 30.5 mm | 34.4 mm | 39 mm | 34.7 mm |
|---|
| Werkende lengte aansluiting 2 | 39 mm | 39 mm | 39 mm | 47 mm |
|---|
| Lengte aansluiting 3 | 68.3 mm | 72.3 mm | 76.5 mm | 94.5 mm |
|---|
| Werkende lengte aansluiting 3 | 30.5 mm | 34.4 mm | 39 mm | 34.7 mm |
|---|
| Wanddikte aansluiting 3 | 0.8 mm | 0.8 mm | 0.8 mm | 1 mm |
|---|
| Wanddikte aansluiting 1 | 0.8 mm | 0.8 mm | 0.8 mm | 1 mm |
|---|
| Wanddikte aansluiting 2 | 0.725 mm | 0.8 mm | 0.8 mm | 0.8 mm |
|---|
| Verlopend | ja | ja | nee | ja |
|---|
| Nom. diameter aansluiting 1 | DN 40 | DN 40 | DN 40 | DN 50 |
|---|
| Materiaal aansluiting 1 | Messing | Messing | | Messing |
|---|
| Materiaal aansluiting 2 | Messing | Messing | | Messing |
|---|
| Kwaliteitsklasse aansluiting 1 | CuZn40Pb2 (CW617N) | CuZn40Pb2 (CW617N) | | CuZn40Pb2 (CW617N) |
|---|
| Kwaliteitsklasse aansluiting 2 | CuZn40Pb2 (CW617N) | CuZn40Pb2 (CW617N) | | CuZn40Pb2 (CW617N) |
|---|
